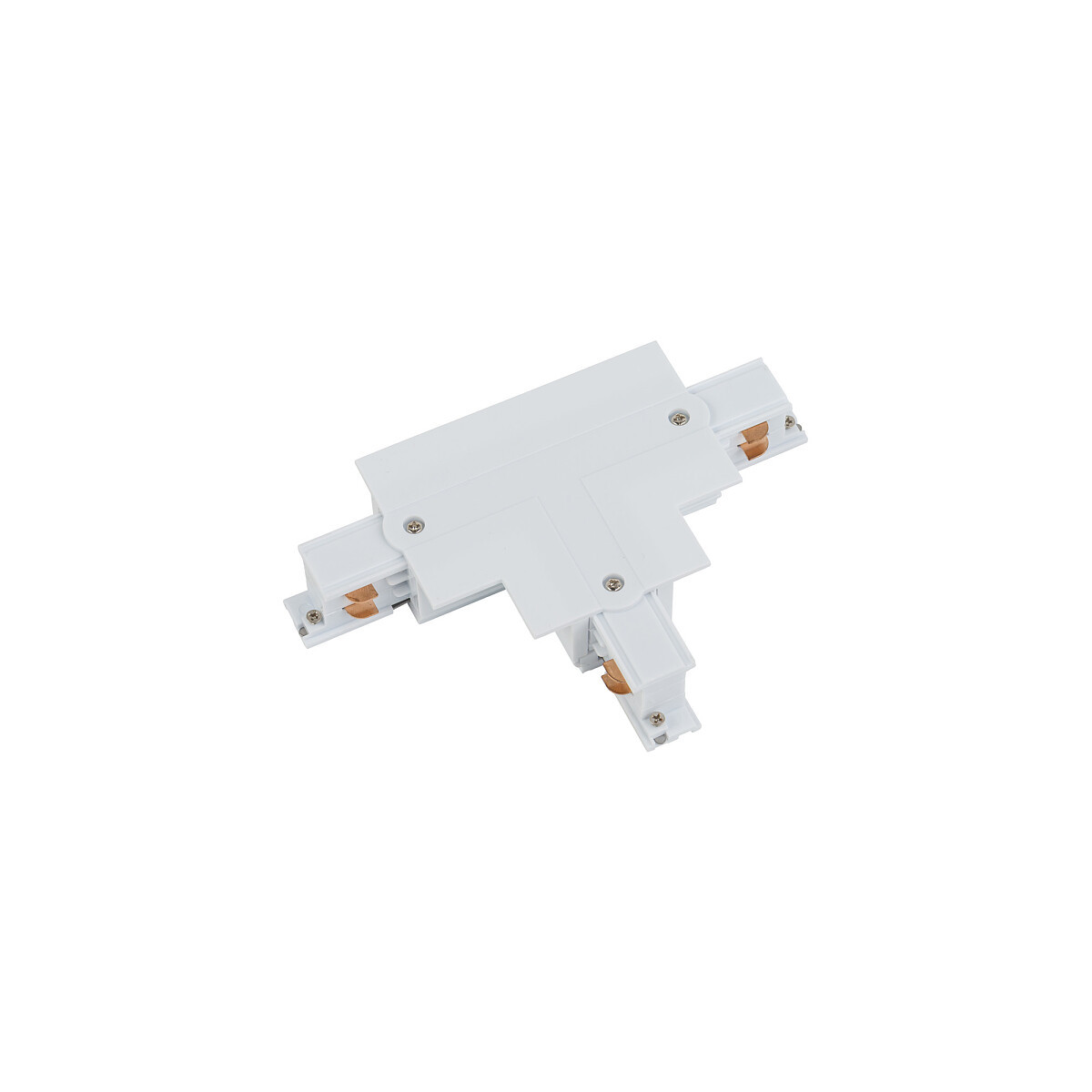

Зʼєднувач Т-подібний Nowodvorski CTLS білий 8245

Зʼєднувач Т-подібний правий T-R1 Nowodvorski CTLS для вбудованої шини, білий

Т-подібний зʼєднувач 8245 зʼєднує три відрізки шини: від прямої лінії відходить відгалуження. Він призначений для вбудованої шини Nowodvorski CTLS — шини, що стоїть у пазу стелі з гіпсокартону: кінці зʼєднувача входять у торці відрізків, і він передає далі всі три лінії живлення — світильники на наступних відрізках працюють від того самого вводу живлення, окремий кабель до них не потрібен.

Колір білий — у тон білої шини й світильників.

Праве чи ліве виконання

Кутові й Т-подібні зʼєднувачі CTLS бувають праві й ліві: зʼєднувач стає на шину лише в одному положенні, тож потрібне виконання залежить від того, куди повертає траса чи відходить відгалуження. Його визначимо за планом траси разом із вводами живлення.

Куди ставиться

Там, де від основної лінії треба відвести ще одну — наприклад, до вітрини чи над робочою зоною.

Технічні характеристики

• Тип: зʼєднувач Т-подібний правий T-R1
• Система: Nowodvorski CTLS, вбудована трифазна шина, три лінії
• Матеріал: пластик, мідь
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: білий
• Артикул: 8245 · Виробник: Nowodvorski (Польща) · Гарантія: 2 роки

Що ще потрібно для траси

• Вбудована шина CTLS — 1 м (чорна 8692) або 2 м (чорна 8694, біла 8695).
• Ввід живлення — правий PE-R (чорний 8690, білий 8691) або лівий PE-L (чорний 8235, білий 8234), на торець, через який шину підключають до мережі.
• Заглушка (чорна 8687, біла 8688) — на кожен вільний кінець траси.
• Інші форми зʼєднувачів: прямий (чорний 8685, білий 8686), кутовий правий L-R (чорний 8231, білий 8230), кутовий лівий L-L (білий 8684), Т-подібний T-L2 (чорний 8240, білий 8238), Т-подібний T-L1 (чорний 8248, білий 8247), Х-подібний (чорний 8680, білий 8678), гнучкий (чорний 8677, білий 8676).
• Трекові світильники серії CTLS.
• Кріплення CTLS 8306 (сталеве) — фіксує вбудовану шину в пазу стелі.

Сумісність

Лише для вбудованої шини CTLS — вона й решта її комплектуючих у розділі Шинопровід врізний Nowodvorski CTLS, світильники — у розділі Трекові світильники Nowodvorski CTLS. Для накладної шини CTLS зʼєднувачі свої — у розділі Шинопровід накладний Nowodvorski CTLS. Трекова система Nowodvorski PROFILE (однофазна) має інший профіль шини — її комплектуючі з CTLS не поєднуються.

Чому Plafon

Розкладемо трасу на відрізки, порахуємо зʼєднувачі, вводи, заглушки й навантаження на лінію за вашим планом стелі та підготуємо специфікацію з комерційною пропозицією. Надішліть план — підберемо комплект.
