З'єднувач електричний Чорний

Гнучкий електричний зʼєднувач IN_LINE ELECTRICAL JOINT FLEX, 4-провідний, чорний

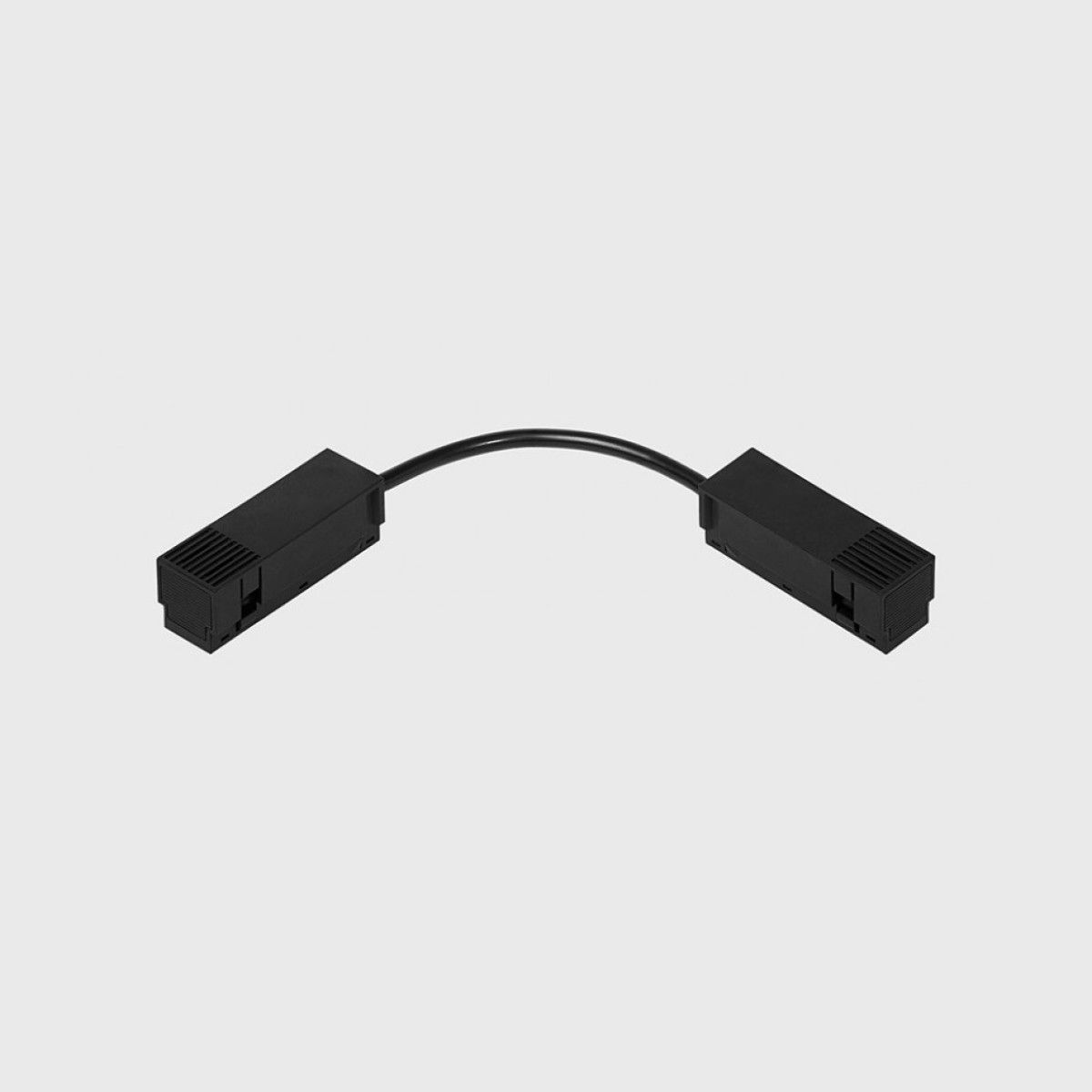

06.S2LE60.BK.4x передає струм через механічний кут 4-провідної траси LTX IN_LINE. Це два контактні блоки на гнучкому кабелі, загальна довжина — 410 мм: один блок вставляють у паз відрізка шини біля торця перед кутом, другий — у паз відрізка за кутом, кабель огинає кут. Так світильники за поворотом працюють від того самого живлення.

Зʼєднувач 4-провідний, як і шина, тож через кут проходять обидві пари провідників — живлення і друга лінія: керування DALI або друга група вмикання. 4-провідна траса дає два способи керування: розділити світильники на дві групи й вмикати їх двоклавішним вимикачем або керувати кожним світильником окремо по DALI; світильники для цього беруть у виконанні 2G або DALI.4x.

Куди ставиться

На кожен механічний кут 4-провідної траси — L-подібні 06.S90HR.BK, 06.S90IN.BK, 06.S90OUT.BK накладної шини TRACK S і 06.R90HR.BK, 06.R90IN.BK, 06.R90OUT.BK вбудованої TRACK R, а також на стики радіальних кутів 06.RC50.BK.4x і 06.SC50.BK з прямою шиною. На прямий стик двох відрізків ставлять лінійний електричний зʼєднувач 06.SLE00.BK.4x.

Технічні характеристики

• Тип: зʼєднувач електричний гнучкий — два контактні блоки на кабелі
• Система: LTX IN_LINE, 4-провідна траса — шини TRACK S і TRACK R
• Провідність: 4-провідний
• Довжина: 410 мм загалом; контактний блок — завдовжки 100 мм, завширшки 25 мм, заввишки 24 мм
• Матеріал блоків: полікарбонат
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: чорний
• Артикул: 06.S2LE60.BK.4x · Виробник: LTX (Польща) · Гарантія: 5 років

Що ще потрібно для траси

• Механічний кут, чорний: для накладної шини — 06.S90HR.BK, 06.S90IN.BK чи 06.S90OUT.BK; для вбудованої — 06.R90HR.BK, 06.R90IN.BK чи 06.R90OUT.BK; або радіальний кут 06.SC50.BK (накладний) чи 06.RC50.BK.4x (вбудований).
• Відрізки 4-провідної шини, чорні: накладні 06.S200.BK.4x (2 м) і 06.S300.BK.4x (3 м) або вбудовані 06.R200.BK.4x (2 м) і 06.R300.BK.4x (3 м).
• На прямі стики — механічний зʼєднувач 06.R/SLNCON і лінійний електричний 06.SLE00.BK.4x (чорний, 4-провідний).
• Живлення, 4-провідне: для накладної шини — блок IN_LINE POWER UNIT у шині, 06.PSU.100.BK.4x (100 Вт) чи 06.PSU.200.BK.4x (200 Вт); якщо блок живлення стоїть окремо від траси — ввід 06.SLE60.BK.4x (кабель 60 см) чи 06.SLE150.BK.4x (кабель 150 см).
• Для керування по DALI — DALI-контролер: лінію DALI підводять до блока POWER UNIT чи до 4-провідного вводу окремою парою проводів у їхньому кабелі; контролера в прайсі LTX нема, підбираємо під проєкт.
• Заглушки 06.R/SECAP.BK (чорні, 2 шт. у наборі) — на кожен торець траси.
• Трекові світильники IN_LINE у виконанні 2G або DALI.4x.

Сумісність

Лише для 4-провідної траси IN_LINE — електричні комплектуючі до неї з «.4x» в артикулі; для 2-провідної траси — 06.S2LE60.BK. Накладні шини й кути — у розділі IN_LINE TRACK S, вбудовані — у розділі IN_LINE TRACK R, світильники — у розділі трекові світильники IN_LINE, блоки живлення — у розділі блоки живлення IN_LINE.
