Ввід живлення Білий 100 мм (4-провідний)

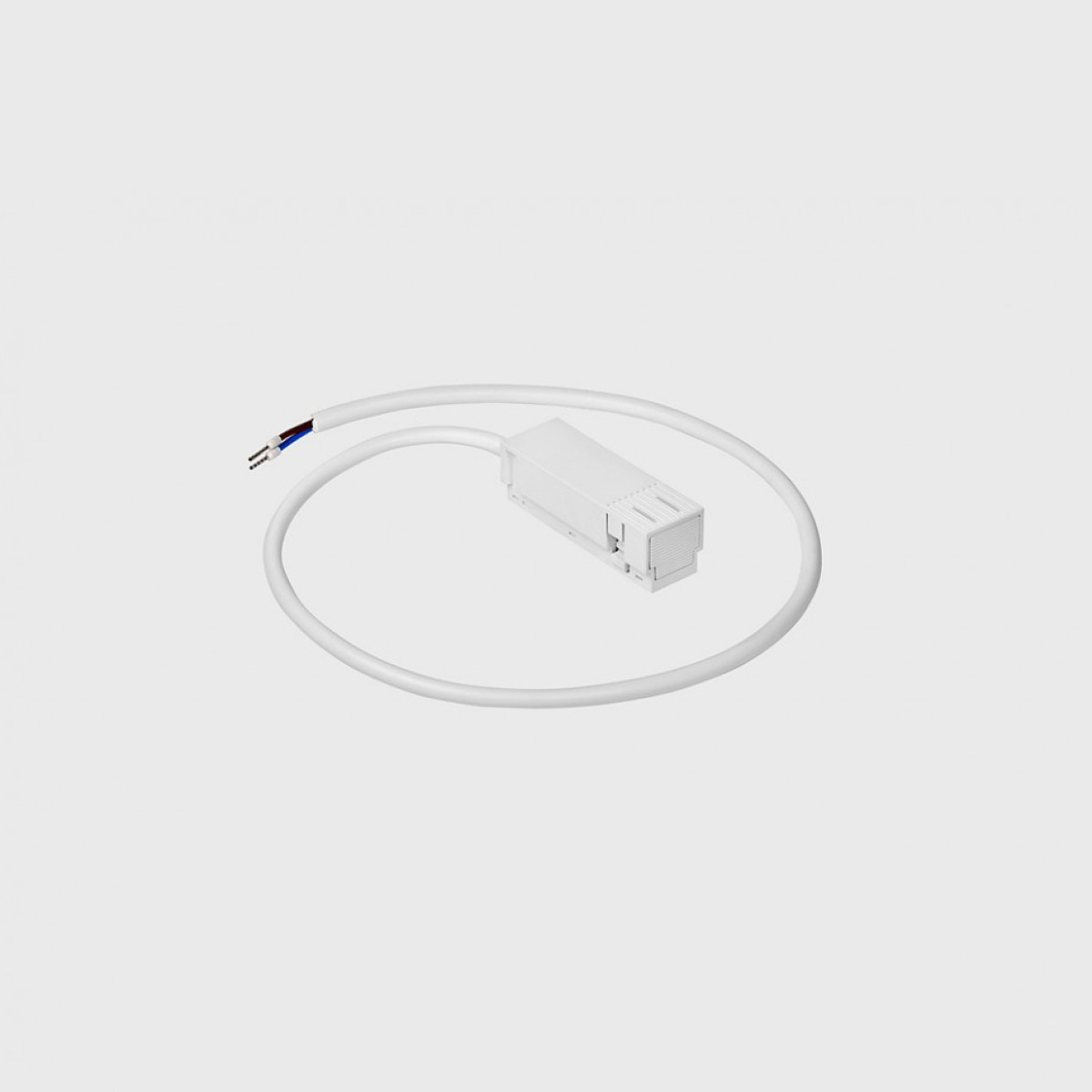

Ввід живлення IN_LINE LIVE END 1500 для 4-провідної шини IN_LINE, білий

06.SLE150.WH.4x заводить живлення в 4-провідну шину LTX IN_LINE від блока живлення, який стоїть окремо від траси. Корпус вводу завдовжки 100 мм, завширшки 25 мм і заввишки 24 мм вставляють у паз шини біля торця: натискають кнопку на корпусі й заводять його в паз до клацання. Кабель завдовжки 150 см ведуть до блока живлення, а далі струм іде по всій зібраній трасі через 4-провідні електричні зʼєднувачі — трекові світильники працюють у будь-якому місці шини.

У кабелі вводу дві пари проводів: одна подає в шину живлення від блока, друга потрібна для керування світлом. Для керування по протоколу DALI до другої пари підключають лінію від DALI-контролера — кожним світильником тоді керують окремо; контролера DALI в прайсі LTX нема, його підбираємо під проєкт. Для двох груп на другу пару подають живлення від другого блока: кожна група вмикається своєю клавішею двоклавішного вимикача, а групу для світильника обирають перемикачем 1/2 на його адаптері. Без керування другу пару не підключають. Корпус білий — у колір білих шин 06.S200.WH.4x і 06.S300.WH.4x.

Куди ставиться

У паз 4-провідної шини IN_LINE біля торця, до якого підходить кабель від блока живлення, — накладної TRACK S, вбудованої TRACK R або вбудованої з рамкою TRACK T. Сам торець після цього закривають заглушкою. Кожні 10 м траси підключають до окремого вводу живлення. Блок живлення ставлять у місці з доступом для заміни — шафа, меблевий короб або ревізійний лючок. Кабель 150 см дотягується до блока живлення, який стоїть далі від торця траси; якщо блок поруч, є такий самий ввід із кабелем 60 см — 06.SLE60.WH.4x.

Технічні характеристики

• Тип: ввід живлення (LIVE END), 4-провідний
• Система: LTX IN_LINE — 4-провідні шини TRACK S, TRACK R, TRACK T
• Кабель: 150 см, 4-провідний
• Корпус: довжина 100 мм, ширина 25 мм, висота 24 мм; полікарбонат
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: білий
• Артикул: 06.SLE150.WH.4x · Виробник: LTX (Польща) · Гарантія: 5 років

Що ще потрібно для траси

• Блок живлення, який стоїть окремо від траси: 06.PSU.100.W/O (100 Вт), 06.PSU.200.W/O (200 Вт) або 06.PSU.250.W/O (250 Вт); для двох груп — два блоки.
• Шина 4-провідна, біла: накладна 06.S200.WH.4x (2 м) чи 06.S300.WH.4x (3 м), вбудована 06.R200.WH.4x (2 м) чи 06.R300.WH.4x (3 м), з рамкою 06.T200.WH.4x (2 м) чи 06.T300.WH.4x (3 м).
• Заглушки, білі, по 2 шт. у наборі: 06.R/SECAP.WH — для шин S і R, 06.TECAP.WH — для шини T.
• На прямі стики відрізків S і R — лінійний електричний зʼєднувач 06.SLE00.WH.4x разом із механічним 06.R/SLNCON.
• Для керування по DALI — DALI-контролер: у прайсі LTX його нема, підбираємо під проєкт.
• Трекові світильники IN_LINE у виконанні 2G (дві групи) або DALI.4x (DALI).

Сумісність

Лише для 4-провідних шин IN_LINE; на 2-провідну трасу ставлять ввід без «.4x» — 06.SLE150.WH. Якщо блок живлення має стояти прямо в шині TRACK S, ввід не потрібен: це блок IN_LINE POWER UNIT 06.PSU.100.WH.4x (100 Вт) або 06.PSU.200.WH.4x (200 Вт). Шини — у розділах IN_LINE TRACK S, IN_LINE TRACK R і IN_LINE TRACK T, блоки живлення — у розділі блоки живлення IN_LINE.
