Шинопровід накладний Чорний 3000 мм

Шинопровід накладний IN_LINE TRACK S, 3 м, 4-провідний, чорний

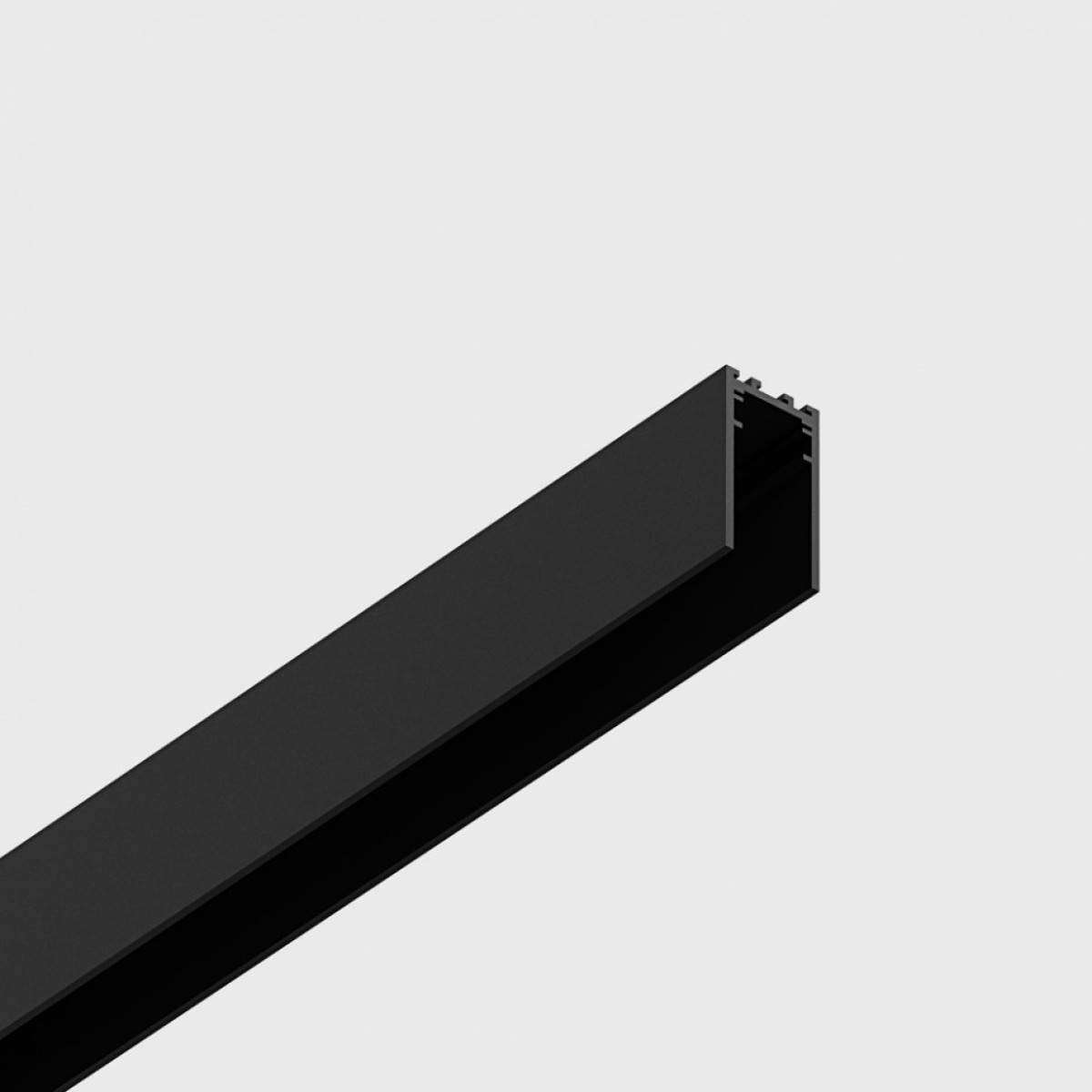

06.S300.BK.4x — триметровий відрізок накладного шинопроводу LTX IN_LINE TRACK S у чорному кольорі. Алюмінієвий профіль завширшки 30 мм і заввишки 54 мм прикручують до стелі звичайними саморізами після фінішного оздоблення або опускають від стелі на підвісах. У паз шини встають трекові світильники IN_LINE: світильник фіксує механічна кнопка, а коли змінюється розстановка меблів, його виймають і ставлять в інше місце траси. Відрізок можна вкоротити — шину ріжуть у будь-якому місці з точністю до міліметра.

Шина 4-провідна, і це дає два способи керування світлом. Перший — розділити світильники на дві групи й вмикати їх двоклавішним вимикачем. Другий — керувати кожним світильником окремо по протоколу DALI. Світильники для цього беруть у відповідному виконанні: з позначкою 2G в артикулі — для двох груп, з позначкою DALI.4x — для DALI. Для DALI до блока живлення IN_LINE POWER UNIT, крім мережі, підводять лінію керування від DALI-контролера — у кабелі блока для неї є окрема пара проводів. Контролера DALI в прайсі LTX нема, його підбираємо під ваш проєкт.

Як зібрати трасу

Трасу збирають із відрізків 2 м (06.S200.BK.4x) і 3 м (06.S300.BK.4x), а довжину під приміщення добирають, вкоротивши один із відрізків. На стиках і поворотах ставлять 4-провідні електричні зʼєднувачі — вони скріплюють відрізки й передають живлення далі по трасі. Кожні 10 м траси отримують окреме підключення живлення, а світильники на одному колі — сумарно до 400 Вт. Щоб уся траса була чорною, живлення, зʼєднувачі, заглушки, підвіси й накладки нижче підібрано в чорному виконанні.

Технічні характеристики

• Тип: шинопровід накладний / підвісний, 4-провідний
• Система: LTX IN_LINE TRACK S
• Довжина: 3000 мм, вкорочується під розмір
• Профіль: 30 мм завширшки, 54 мм заввишки
• Матеріал: алюміній
• Монтаж: на стелю саморізами або на підвісах
• Комплектація: лише відрізок шини — заглушки, зʼєднувачі, живлення й підвіси купують окремо
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: чорний
• Артикул: 06.S300.BK.4x · Виробник: LTX (Польща) · Гарантія: 5 років

Що ще потрібно для траси

• Живлення, 4-провідне, чорне: блок живлення IN_LINE POWER UNIT, який ставиться прямо в шину й підключається до мережі, — 06.PSU.100.BK.4x (100 Вт) або 06.PSU.200.BK.4x (200 Вт); якщо блок живлення стоїть окремо від траси — ввід живлення 06.SLE60.BK.4x (кабель 60 см) або 06.SLE150.BK.4x (кабель 150 см).
• Заглушки 06.R/SECAP.BK (чорні, 2 шт. у наборі) — на кожен торець траси.
• Зʼєднувачі, 4-провідні, чорні: прямий 06.SE180HR.BK.4x, кутові на 90° 06.SE90HR.BK.4x і на 120° 06.SE120HR.BK.4x, Т-подібні лівий 06.SETLHR.BK.4x і правий 06.SETRHR.BK.4x, Х-подібний 06.SEQHR.BK.4x, гнучкий кут 60°–180° 06.SEFLHR.BK.4x.
• Для підвісного монтажу — підвіси 06.SS150.BK (чорний трос 1,5 м).
• Накладка 06.R/SCOV200.BK (2 м) або 06.R/SCOV300.BK (3 м), чорна, — закриває порожню частину паза між світильниками.
• Для керування по DALI — DALI-контролер: у прайсі LTX його нема, підбираємо під проєкт.
• Трекові світильники IN_LINE у виконанні 2G або DALI.4x.

Сумісність

Лише для 4-провідної траси IN_LINE TRACK S. Електричні комплектуючі до неї — тільки 4-провідні, з «.4x» в артикулі. Механічні кути 06.S90HR.BK, 06.S90IN.BK і 06.S90OUT.BK, заглушки, накладки й підвіси спільні з 2-провідною шиною; на такому куті струм передає гнучкий зʼєднувач 06.S2LE60.BK.4x. Решта шин і комплектуючих — у розділі IN_LINE TRACK S, світильники — у розділі трекові світильники IN_LINE, блоки живлення — у розділі блоки живлення IN_LINE. Вбудований варіант системи — у розділі IN_LINE TRACK R.

Чому Plafon

Розкладемо трасу на відрізки 2 і 3 м, порахуємо зʼєднувачі, заглушки й живлення по колах до 400 Вт, розподілимо світильники на групи чи адреси DALI та підготуємо специфікацію з комерційною пропозицією. Надішліть план стелі — підберемо комплект.
