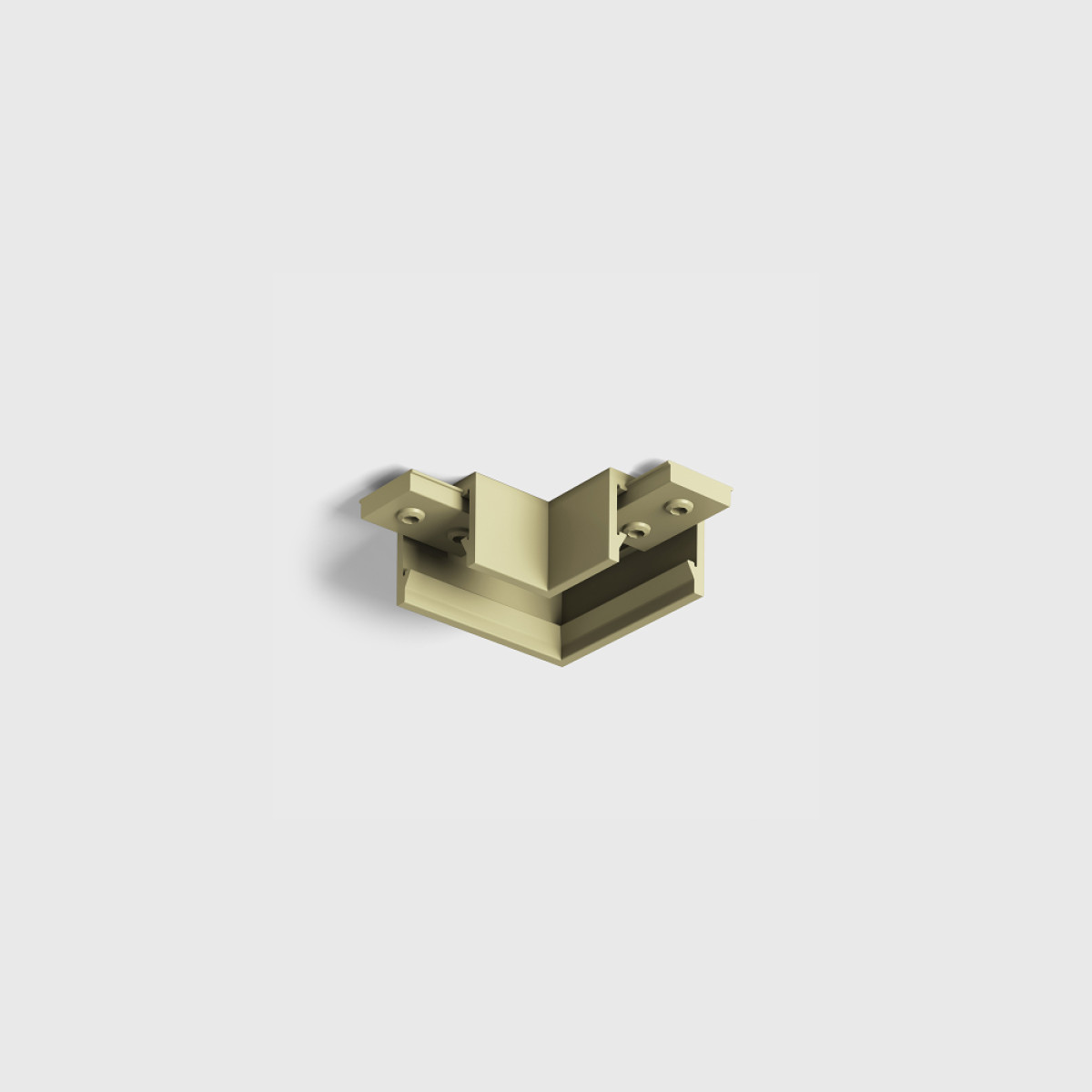

З’єднувач L-подібний MINI_LINE CORNER S HR (світле золото)

Зʼєднувач L-подібний MINI_LINE CORNER S HR: поворот накладної шини на 90°, світле золото

07.S90HR.LG — кутовий L-подібний зʼєднувач для накладного шинопроводу LTX MINI_LINE TRACK S у кольорі світле золото. Він потрібен, коли траса повертає під прямим кутом в одній площині: зʼєднувач стикує два відрізки шини під кутом 90°, і траса йде далі в новому напрямку. Кут розрахований на шину TRACK S і в накладному, і в підвісному монтажі.

Сам кут механічний, а живлення через поворот передає гнучкий електричний зʼєднувач 07.S2LE.BK чи 07.S2LE.WH: один його кінець вставляють у паз одного відрізка біля кута, другий — у паз іншого, і зʼєднувач огинає поворот. Тоді світильники за кутом працюють від того самого вводу живлення. Шина 07.S200.LG і заглушки 07.SECAP.LG мають той самий колір світле золото — кут, шина й заглушки однієї траси однакові за кольором.

Куди ставиться

На стик двох відрізків накладної шини TRACK S там, де траса повертає на 90° в одній площині. Інші кути MINI_LINE — 07.S90IN.BK для переходу зі стелі на стіну і 07.S90OUT.BK для зовнішнього кута стіна–стіна — є лише чорні й білі (07.S90IN.WH, 07.S90OUT.WH). Плавний поворот дугою роблять радіальні кути 07.SC30HR.BK і 07.SC50HR.BK — вони чорні.

Технічні характеристики

• Тип: зʼєднувач кутовий L-подібний, поворот на 90° в одній площині
• Система: LTX MINI_LINE, накладна шина TRACK S (накладний і підвісний монтаж)
• Розміри: довжина 33 мм, ширина 33 мм, висота 13,5 мм
• Матеріал: алюміній
• Комплектація: лише кут; гнучкий електричний зʼєднувач 07.S2LE.BK / 07.S2LE.WH — окремий артикул
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: світле золото
• Артикул: 07.S90HR.LG · Виробник: LTX (Польща) · Гарантія: 5 років

Що ще потрібно для траси

• Шина MINI_LINE TRACK S кольору світле золото: 07.S200.LG (2 м, дві заглушки в комплекті) — по відрізку з кожного боку кута.
• Гнучкий електричний зʼєднувач на кут — 07.S2LE.BK (чорний) або 07.S2LE.WH (білий): у кольорі світле золото його нема.
• Додаткові заглушки світлого золота — 07.SECAP.LG (2 шт. у наборі); на кінці однієї траси вистачає тих, що в комплекті шини.
• Живлення: ввід 07.SLE50.BK (чорний) або 07.SLE50.WH (білий) з кабелем 300 мм і блок живлення з розділу «Блоки живлення MINI_LINE» — підбираємо під світильники й довжину траси.
• Трекові світильники MINI_LINE.

Сумісність

Лише для накладної шини MINI_LINE TRACK S. Шини й решта комплектуючих — у розділі Шинопровід MINI_LINE, світильники — у розділі Світильники для трекової системи MINI_LINE, блоки живлення — у розділі Блоки живлення MINI_LINE. Той самий кут в інших кольорах — 07.S90HR.BK (чорний), 07.S90HR.WH (білий) і 07.S90HR.LB (світла латунь).
