Радіальний кут внутрішній MINI_LINE ARC S IN R30 (чорний)

Радіальний кут внутрішній MINI_LINE ARC S IN R30: дуговий зʼєднувач стеля–стіна з радіусом 300 мм, чорний

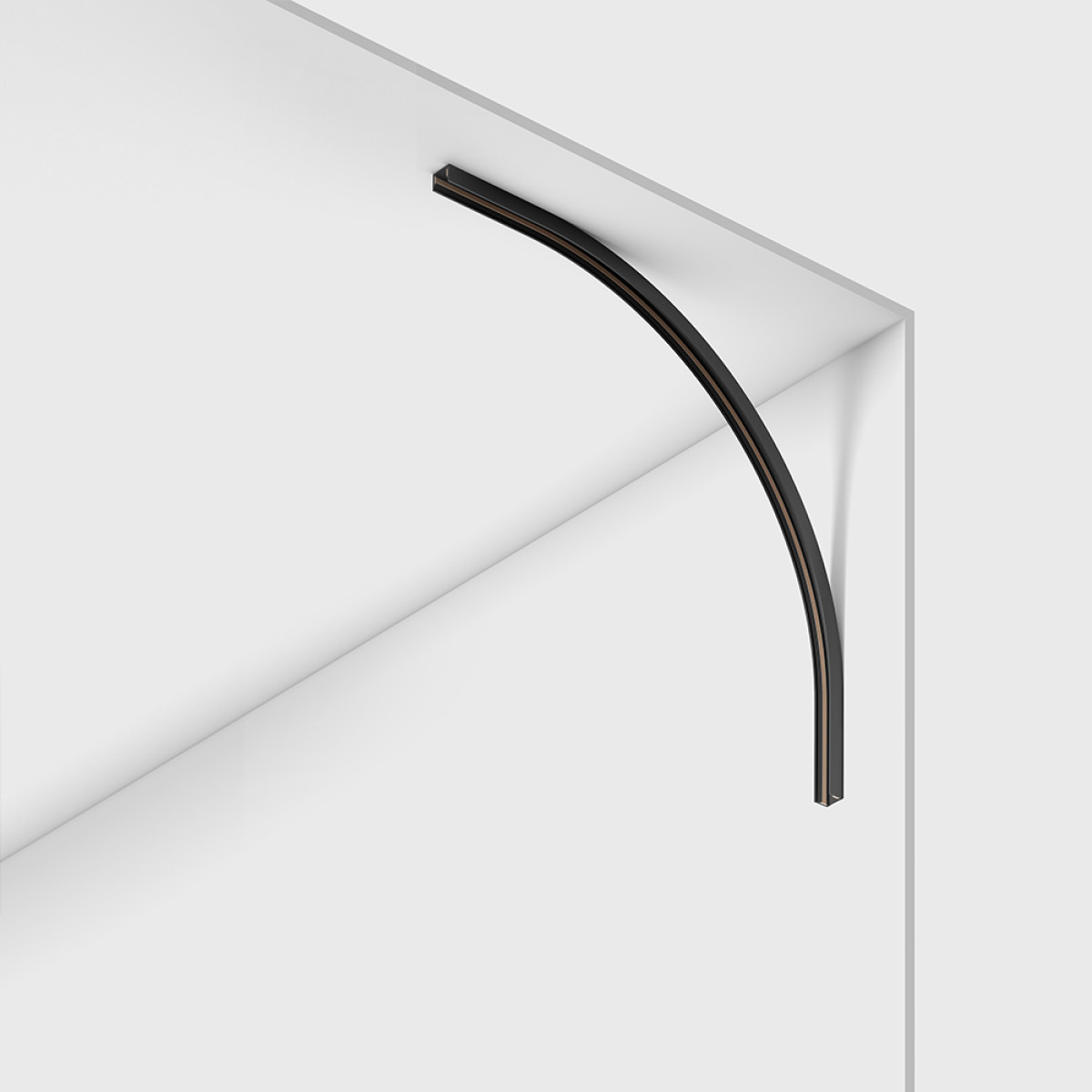

07.SC30IN.BK — внутрішній радіальний кут для накладного шинопроводу LTX MINI_LINE TRACK S: дуговий зʼєднувач, яким трасу заводять зі стелі на стіну по дузі радіусом 300 мм. Він стає у внутрішній кут між стелею і стіною та зʼєднує стельовий і настінний відрізки шини — траса переходить на стіну плавною дугою, без гострого кута. Габарит дуги — 385 × 385 мм, висота профілю — 13,5 мм.

На обох кінцях дуги стик із шиною роблять двома деталями: механічний зʼєднувач 07.R/SLNCON.BK скріплює профілі, а гнучкий електричний зʼєднувач 07.S2LE.BK передає живлення. Тоді світильники на стіні працюють від того самого вводу живлення, що й на стелі. Механічний зʼєднувач, заглушки й ввід живлення в комплект дуги не входять, гнучкий зʼєднувач — окремий артикул.

Куди ставиться

У внутрішній кут, де стеля сходиться зі стіною, — між стельовим і настінним відрізками шини TRACK S. У серії є й більша дуга стеля–стіна — R500 (07.SC50IN.BK). Для плавного повороту в площині стелі — радіальний кут ARC S HR того самого радіуса, 07.SC30HR.BK; для переходу зі стелі на стіну під прямим кутом, без дуги, — кутовий зʼєднувач 07.S90IN.BK.

Технічні характеристики

• Тип: радіальний кут внутрішній, дуговий зʼєднувач, перехід стеля–стіна
• Система: LTX MINI_LINE, накладна шина TRACK S
• Радіус дуги: 300 мм
• Габарит: 385 × 385 мм, висота 13,5 мм
• Матеріал: алюміній
• Комплектація: лише дуга — механічні й гнучкі електричні зʼєднувачі, заглушки й ввід живлення купують окремо
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: чорний
• Артикул: 07.SC30IN.BK · Виробник: LTX (Польща) · Гарантія: 5 років

Що ще потрібно для траси

• Шина MINI_LINE TRACK S на стелю й на стіну, чорна: 07.S300.BK (3 м, дві заглушки в комплекті).
• Механічні зʼєднувачі 07.R/SLNCON.BK (чорні) — по одному на кожен кінець дуги.
• Гнучкі електричні зʼєднувачі 07.S2LE.BK (чорні) — по одному на кожен кінець дуги.
• Живлення: ввід 07.SLE50.BK (чорний, кабель 300 мм) і блок живлення з розділу «Блоки живлення MINI_LINE» — підбираємо під світильники й довжину траси.
• Накладка 07.R/SCOV100.BK (1 м, чорна) — закриває порожню частину паза шини між світильниками.
• Трекові світильники MINI_LINE.

Сумісність

Лише для накладної шини MINI_LINE TRACK S. Шини й решта комплектуючих — у розділі Шинопровід MINI_LINE, світильники — у розділі Світильники для трекової системи MINI_LINE, блоки живлення — у розділі Блоки живлення MINI_LINE.
