Зʼєднувач електричний подвійний AIR_SS EL KIT (чорний)

Зʼєднувач електричний подвійний AIR_SS EL KIT: два треки AIR_TRACK на різній висоті зі спільним живленням, чорний

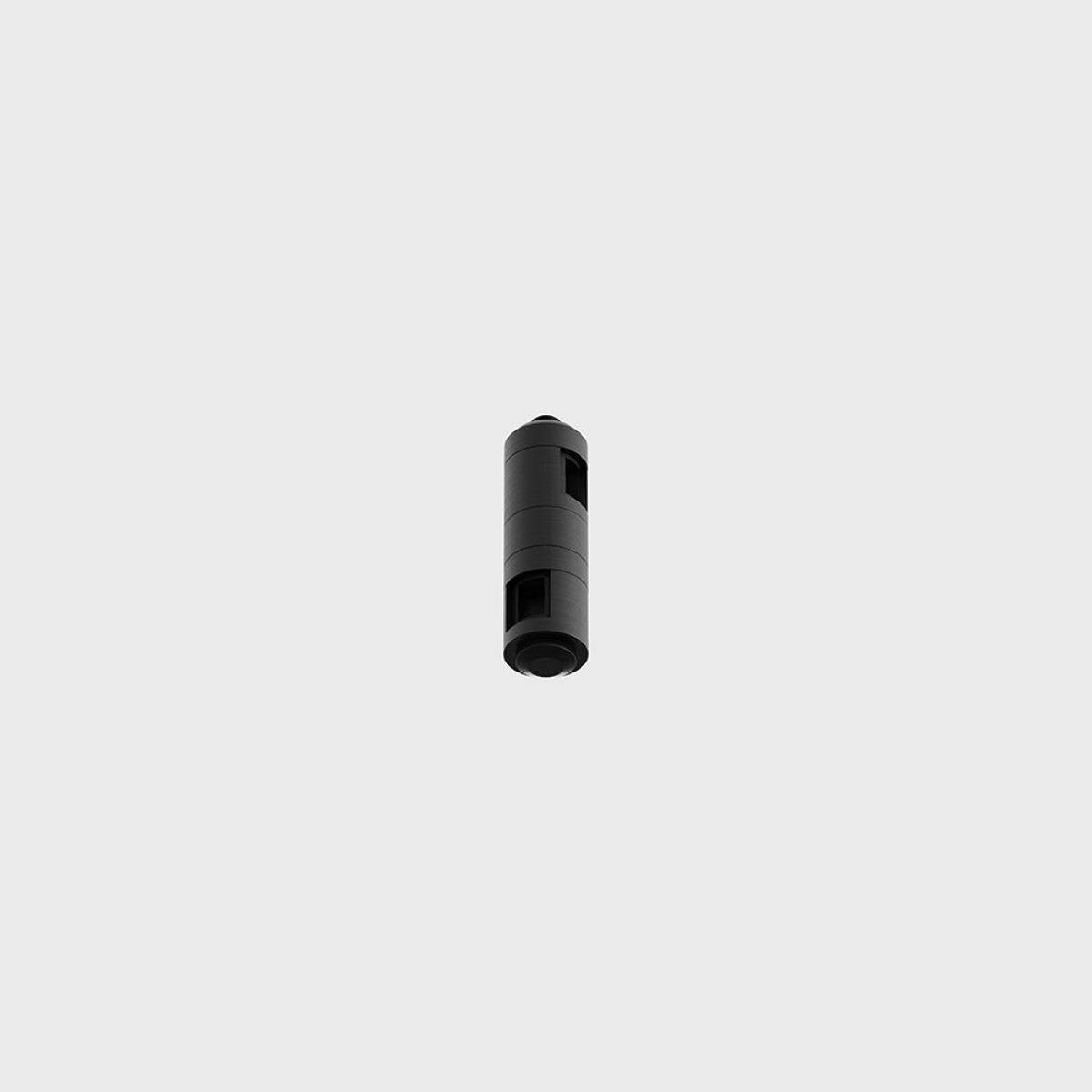

15.LE2809.BK — електричний подвійний зʼєднувач для тонкого треку LTX AIR_TRACK: корпус Ø 28 мм заввишки 93 мм має два яруси прорізів під трек. Він тримає в одній точці два треки на різній висоті — треки перехрещуються, один проходить над другим, — і зʼєднує їх електрично: живлення з одного треку переходить на другий.

Тому дві лінії треку, зʼєднані в цій точці, можна живити від одного вводу 15.LE100.BK і бази з блоком живлення 15.A35BD.BK на 100 Вт — якщо сумарна потужність світильників обох треків укладається в ці 100 Вт. Коли передавати живлення між треками не треба, є механічний варіант такого самого розміру — 15.A2809.BK. Зʼєднувач ставлять на кінець стрижня стельового кріплення AIR_SURF BRACKET: кріплення тримає його під стелею на потрібній висоті, а зʼєднувач тримає треки. Чорний корпус — у колір чорних треків 15.S100.BK і 15.S250.BK.

Куди ставиться

У точку, де дві лінії треку AIR_TRACK перехрещуються на різній висоті й живляться від спільного вводу. Для двох треків на одній висоті, що зустрічаються під прямим кутом, є кутовий зʼєднувач 15.AHR90.BK — він теж передає живлення.

Технічні характеристики

• Тип: зʼєднувач електричний подвійний, два треки на різній висоті
• Система: LTX AIR_TRACK
• Розміри: Ø 28 мм, висота 93 мм
• Матеріал: алюміній
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: чорний
• Артикул: 15.LE2809.BK · Виробник: LTX (Польща) · Гарантія: 5 років

Що ще потрібно для траси

• Треки AIR_TRACK (чорні): прямі 15.S100.BK (1 м) чи 15.S250.BK (2,5 м) або кільцеві 15.C088.BK (Ø 880 мм), 15.C120.BK (Ø 1200 мм), 15.C150.BK (Ø 1500 мм) чи 15.C180.BK (Ø 1800 мм).
• Стельові кріплення AIR_SURF BRACKET (чорні) потрібної висоти: 15.MB05A.BK (50 мм), 15.MB10A.BK (100 мм), 15.MB20A.BK (200 мм), 15.MB30A.BK (300 мм) чи 15.MB50A.BK (500 мм); кількість порахуємо за планом.
• Тримачі треку AIR_SS KIT (чорні) — на кожне кріплення, де не стоїть цей зʼєднувач: для прямого треку — 15.A2805.BK; для кільця — 15.A2805.BK на стиках частин і 15.A2804.BK на решті кріплень.
• Живлення: ввід AIR_LIVE END 15.LE100.BK (чорний, кабель 1 м) і стельова база з блоком живлення AIR_POWER UNIT 100 15.A35BD.BK (чорна, 100 Вт). Один комплект — на обидва треки, якщо світильникам вистачає 100 Вт.
• Для прямого треку — заглушки 15.SECAP.BK (чорні, 2 шт. у наборі) на вільні кінці.
• Трекові світильники AIR.

Сумісність

Лише для треку AIR_TRACK — прямого й кільцевого: профіль у них однаковий — завширшки 9 мм, заввишки 14,8 мм. Такий самий зʼєднувач у кольорі латунь — 15.LE2809.BR. Прямі треки — у розділі Прямий шинопровід AIR_TRACK S, кільцеві — у розділі Кільцевий шинопровід AIR_TRACK RING, світильники — у розділі Світильники для трекової системи AIR, блоки живлення — у розділі Блоки живлення для трекової системи AIR.

Чому Plafon

Розкладемо треки AIR_TRACK по висотах, порахуємо потужність світильників на спільному живленні, зʼєднувачі й кріплення та підготуємо специфікацію з комерційною пропозицією. Надішліть план стелі з висотами — підберемо комплект.
