Кріплення механічне одинарне AIR_SS KIT (A2805) (латунь)

Кріплення механічне AIR_SS KIT — тримач треку AIR_TRACK на кінці стельового кріплення, колір латунь

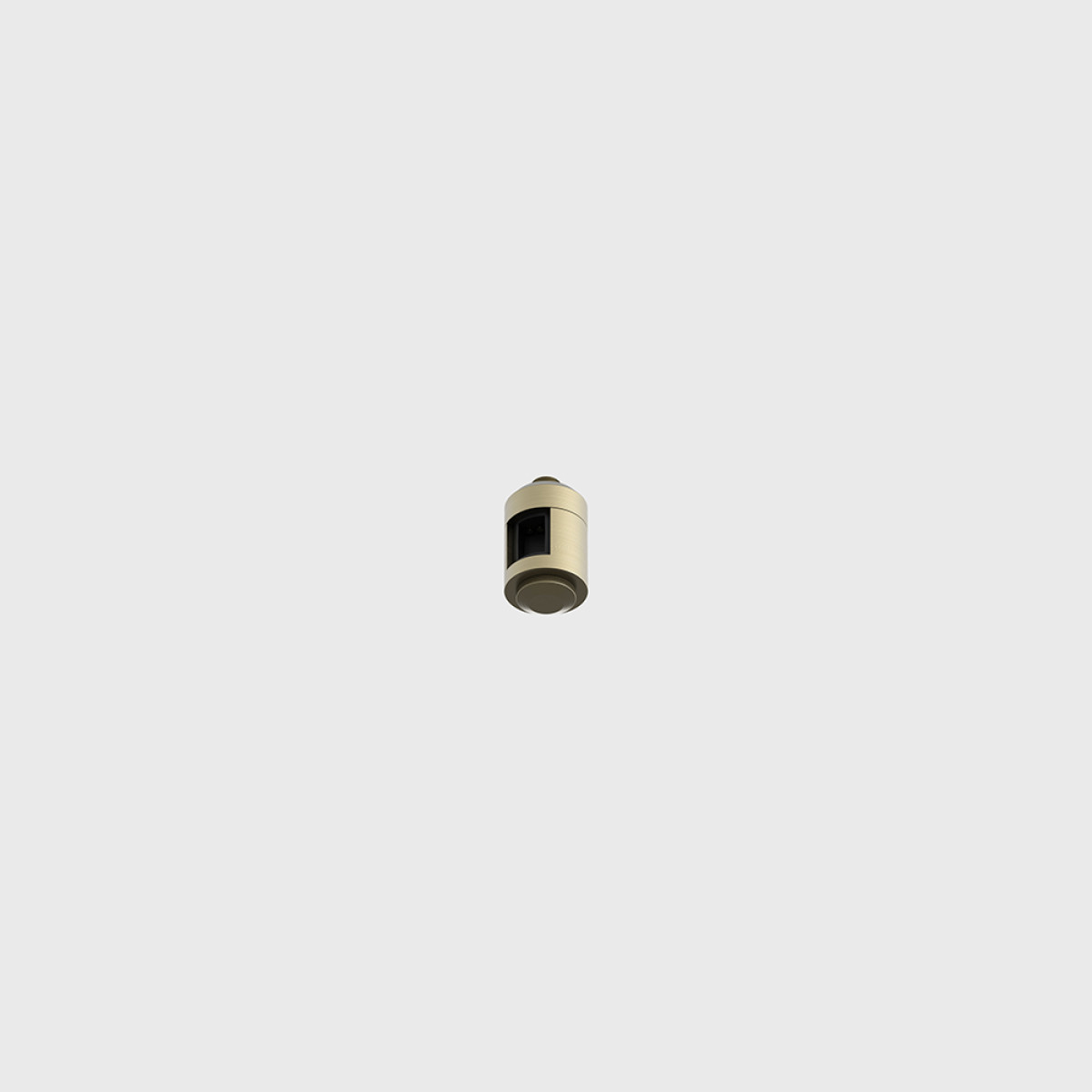

15.A2805.BR — механічний тримач, у якому фіксують тонкий трек LTX AIR_TRACK. Циліндричний корпус Ø 28 мм заввишки 43 мм ставлять на кінець стрижня стельового кріплення AIR_SURF BRACKET і вкладають у нього трек. Так трек проходить паралельно стелі на відстані, яку задає висота кріплення. Корпус кольору латунь — як у треку 15.S100.BR і кріплень AIR_SURF BRACKET 15.MB10A.BR.

Тримач механічний: він тримає трек, а живлення не передає. Живлення в трек заводить ввід AIR_LIVE END 15.LE100.BR зі стельовою базою 15.A35BD.BR, а з треку на трек його передають електричні зʼєднувачі — кутовий 15.AHR90.BR і подвійний 15.LE2809.BR. Кріплення AIR_SURF BRACKET продається без тримача, трек — теж, тож тримач докуповують на кожне кріплення.

Куди ставиться і скільки потрібно

На кінець стрижня кожного кріплення AIR_SURF BRACKET. Прямий трек AIR_TRACK S завдовжки 1 м тримається на двох кріпленнях — це два тримачі, завдовжки 2,5 м — на трьох, це три тримачі. На кільцевому треку AIR_TRACK RING тримачі 15.A2805.BR ставлять на стиках частин кільця, де вони скріплюють кінці сусідніх частин: на Ø 880, Ø 1200 і Ø 1500 мм — два, на Ø 1800 мм — три; на решту кріплень кільця ставлять тримачі 15.A2804.BR. Живлення в кільце заводить один ввід 15.LE100.BR — його вистачає на все кільце. Там, де на кінці стрижня стоїть кутовий 15.AHR90.BR чи подвійний зʼєднувач, тримач не потрібен. Якщо трек опускають на тросових підвісах AIR_SUSP 15.SS150.BR чи 15.SS200.BR, тримач 15.A2805.BR ставлять на нижній кінець кожного підвісу.

Технічні характеристики

• Тип: кріплення механічне одинарне — тримач треку
• Система: LTX AIR_TRACK — прямий і кільцевий трек
• Розміри: Ø 28 мм, висота 43 мм
• Матеріал: алюміній
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: латунь
• Артикул: 15.A2805.BR · Виробник: LTX (Польща) · Гарантія: 5 років

Що ще потрібно для траси

• Трек AIR_TRACK (латунь): прямий 15.S100.BR (1 м) чи 15.S250.BR (2,5 м) або кільцевий 15.C088.BR (Ø 880 мм), 15.C120.BR (Ø 1200 мм), 15.C150.BR (Ø 1500 мм) чи 15.C180.BR (Ø 1800 мм).
• Кріплення AIR_SURF BRACKET (латунь) — по одному на кожен тримач: 15.MB05A.BR (50 мм), 15.MB10A.BR (100 мм), 15.MB20A.BR (200 мм), 15.MB30A.BR (300 мм) чи 15.MB50A.BR (500 мм); для прямого треку, який опускають нижче, — тросові підвіси 15.SS150.BR (до 1500 мм) чи 15.SS200.BR (до 2000 мм).
• Для кільця — ще тримачі 15.A2804.BR на кріплення поза стиками: Ø 880 і Ø 1200 мм — по 2 шт., Ø 1500 мм — 4 шт., Ø 1800 мм — 3 шт.
• Живлення: ввід AIR_LIVE END 15.LE100.BR (латунь, кабель 1 м) і стельова база з блоком живлення AIR_POWER UNIT 100 15.A35BD.BR (латунь, 100 Вт).
• Для прямого треку — заглушки 15.SECAP.BR (латунь, 2 шт. у наборі) на обидва кінці.
• Трекові світильники AIR.

Сумісність

Лише для треку AIR_TRACK — прямого й кільцевого. Такий самий тримач у чорному кольорі — 15.A2805.BK. Треки — у розділах Прямий шинопровід AIR_TRACK S і Кільцевий шинопровід AIR_TRACK RING, світильники — у розділі Світильники для трекової системи AIR, блоки живлення — у розділі Блоки живлення для трекової системи AIR.

Чому Plafon

Порахуємо кріплення, тримачі й живлення під довжину треку, діаметр кільця та висоту, на якій трек має проходити, і підготуємо специфікацію з комерційною пропозицією. Надішліть план стелі — підберемо комплект.
