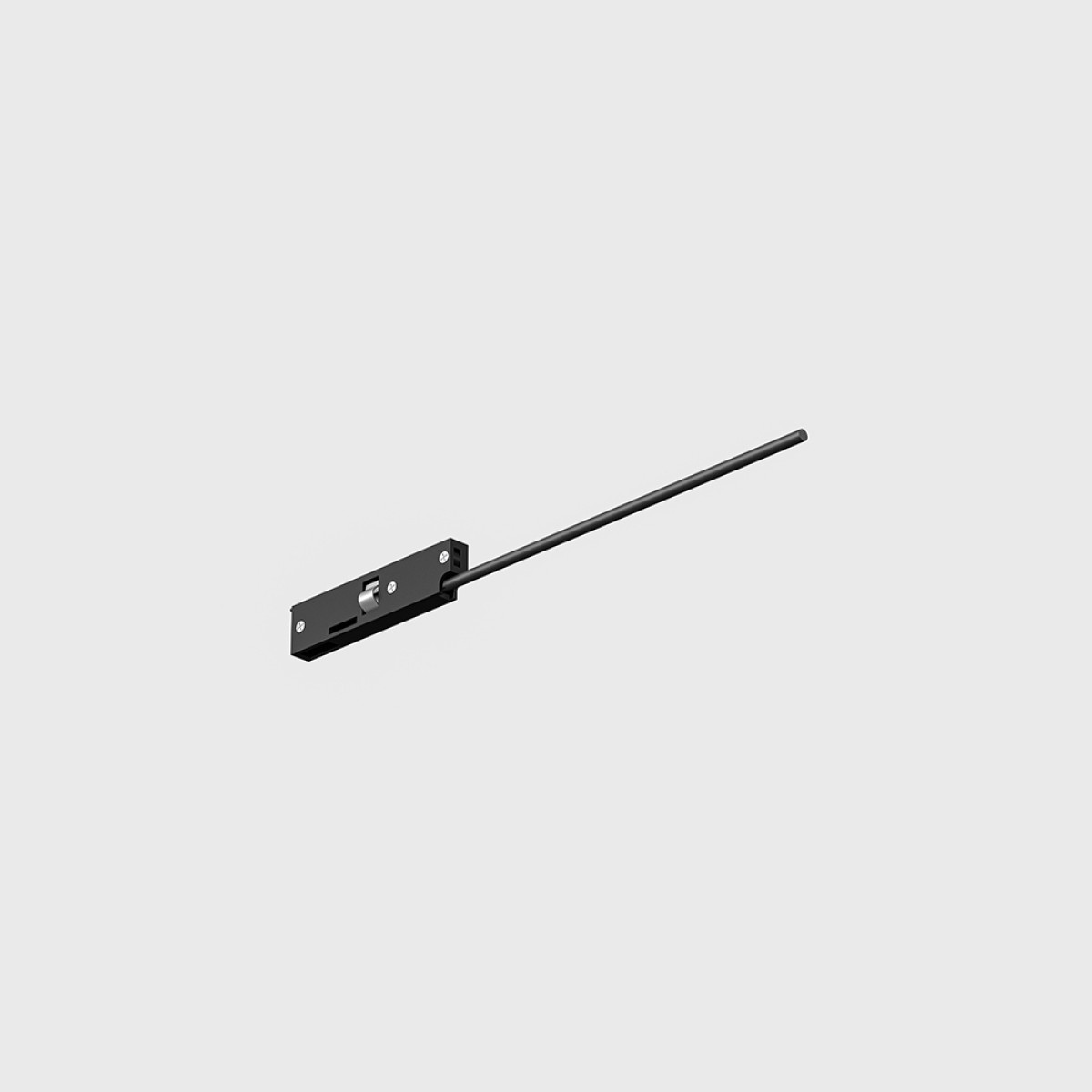

Ввід живлення з кабелем PICO_LINE LIVE END

Ввід живлення PICO_LINE LIVE END з кабелем для шин PICO_LINE, чорний

16.SLE100.BK заводить живлення в шину LTX PICO_LINE від блока живлення 16.PSU.100.BK. Корпус вводу завдовжки 39 мм, завширшки 4,8 мм і заввишки 10,5 мм вставляють знизу в паз шини біля торця, кабель ведуть до блока живлення, а сам торець закривають заглушкою. Далі струм іде по трасі через електричні зʼєднувачі PICO_LINE, і світильники працюють у будь-якому місці шини.

Блок живлення в комплект не входить і стоїть окремо від траси — у місці з доступом для заміни: шафа, меблевий короб або ревізійний лючок. Трасу вмикають вимикачем, який ставлять у мережі перед блоком живлення. Сам ввід лише подає в шину живлення від блока.

Куди ставиться

На кінець траси, до якого підходить кабель від блока живлення: у паз вбудованої шини PICO_LINE TRACK R, накладної TRACK S або круглої підвісної TRACK O. Кожна окрема траса отримує свій ввід.

Технічні характеристики

• Тип: ввід живлення з кабелем (PICO_LINE LIVE END)
• Система: LTX PICO_LINE — шини TRACK R, TRACK S, TRACK O
• Корпус: довжина 39 мм, ширина 4,8 мм, висота 10,5 мм
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: чорний
• Артикул: 16.SLE100.BK · Виробник: LTX (Польща)

Що ще потрібно для траси

• Блок живлення 16.PSU.100.BK (чорний, 100 Вт) — ставиться окремо від траси, у доступному місці.
• Шина PICO_LINE, чорна: вбудована 16.R100.BK (1 м) чи 16.R200.BK (2 м), накладна 16.S100.BK (1 м) чи 16.S200.BK (2 м) або кругла підвісна 16.O100.BK (1 м) чи 16.O200.BK (2 м).
• Заглушки, чорні, 2 шт. у наборі: 16.R/SECAP.BK — для шин R і S, 16.OSECAP.BK — для шини O.
• На прямі стики відрізків TRACK R і TRACK S — лінійний електричний зʼєднувач 16.SLE00.BK разом із механічним 16.RLNCON (для R) або 16.SLNCON (для S).
• Трекові світильники PICO_LINE.

Сумісність

Лише для шин PICO_LINE. Для круглої TRACK O є ще один спосіб живлення — ввід 16.SLEPSU.BK із блоком живлення з вилкою 16.PSU.40.BK (40 Вт). Шини — у розділах Шинопровід накладний PICO_LINE і Шинопровід підвісний PICO_LINE, блоки живлення — у розділі Блоки живлення PICO_LINE, світильники — у розділі Світильники PICO_LINE.
