Шинопровід вбудований PICO_LINE TRACK R 2000 мм

Шинопровід вбудований PICO_LINE TRACK R, 2 м, чорний

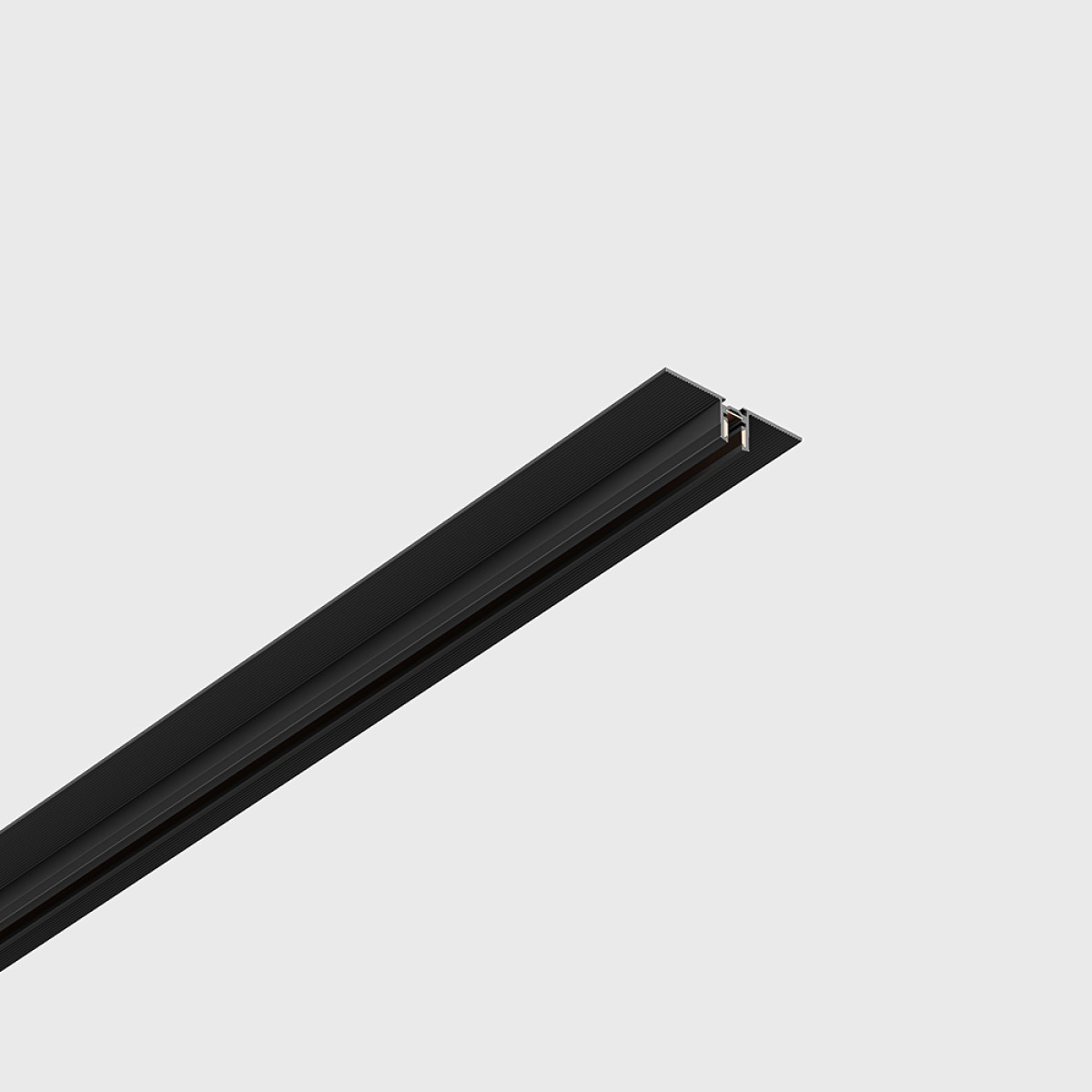

16.R200.BK — двометровий відрізок вбудованого шинопроводу LTX PICO_LINE TRACK R: профіль 50 мм завширшки разом із полками і 15 мм заввишки. Шину монтують до фінішного оздоблення стелі: з монтажною вставкою всередині її прикручують до основи через спеціальні отвори — по 4 отвори на метр, — навколо кладуть гіпсокартон і шпаклюють, а потім вставку виймають. У стелі лишається паз, у який ставлять трекові світильники PICO_LINE.

Шина продається без заглушок, зʼєднувачів і вводу живлення. Живлення заводить ввід 16.SLE100.BK — його вставляють у паз шини біля торця, а сам торець закриває заглушка — від блока живлення 16.PSU.100.BK, який ставлять окремо від траси, у місці з доступом для заміни (шафа, короб, лючок).

Куди ставиться і як зібрати трасу

У стелю з гіпсокартону. Трасу збирають із відрізків 1 м (16.R100.BK) і 2 м (16.R200.BK): на прямих стиках відрізки скріплюють механічні зʼєднувачі 16.RLNCON (2 шт. у наборі), живлення далі передає лінійний електричний зʼєднувач 16.SLE00.BK. На поворот на 90° в одній площині ставлять кутовий зʼєднувач 16.R90HR.BK, на перехід зі стелі на стіну — 16.R90IN.BK; струм через кут передає гнучкий зʼєднувач 16.S2LE100.BK. На обидва кінці траси ставлять заглушки.

Технічні характеристики

• Тип: шинопровід вбудований
• Система: LTX PICO_LINE TRACK R
• Довжина: 2000 мм
• Профіль: 50 мм завширшки разом із полками, 15 мм заввишки
• Матеріал: алюміній
• Монтаж: у стелю з гіпсокартону до фінішного оздоблення, 4 кріпильні отвори на метр
• Комплектація: лише відрізок шини — заглушки, зʼєднувачі й ввід живлення купують окремо
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: чорний
• Артикул: 16.R200.BK · Виробник: LTX (Польща)

Що ще потрібно для траси

• Заглушки 16.R/SECAP.BK (чорні, 2 шт. у наборі) — на обидва кінці траси.
• Живлення: ввід з кабелем 16.SLE100.BK і блок живлення 16.PSU.100.BK (100 Вт) — блок ставлять окремо від траси, у доступному місці.
• На прямі стики — механічні зʼєднувачі 16.RLNCON і лінійний електричний зʼєднувач 16.SLE00.BK.
• На повороти — кутові зʼєднувачі 16.R90HR.BK і 16.R90IN.BK з гнучким електричним зʼєднувачем 16.S2LE100.BK.
• Трекові світильники PICO_LINE.

Сумісність

Лише для вбудованої шини PICO_LINE TRACK R: кутові зʼєднувачі до неї свої, з літерою R в артикулі; заглушки 16.R/SECAP.BK, ввід 16.SLE100.BK і зʼєднувачі 16.SLE00.BK та 16.S2LE100.BK спільні з накладною шиною TRACK S. Шини й комплектуючі — у розділах Вбудований шинопровід PICO_LINE і Накладний шинопровід PICO_LINE, світильники — у розділі Світильники PICO_LINE, блоки живлення — у розділі Блоки живлення PICO_LINE.
