Шинопровід накладний PICO_LINE TRACK S 1000 мм

Шинопровід накладний PICO_LINE TRACK S, 1 м, чорний

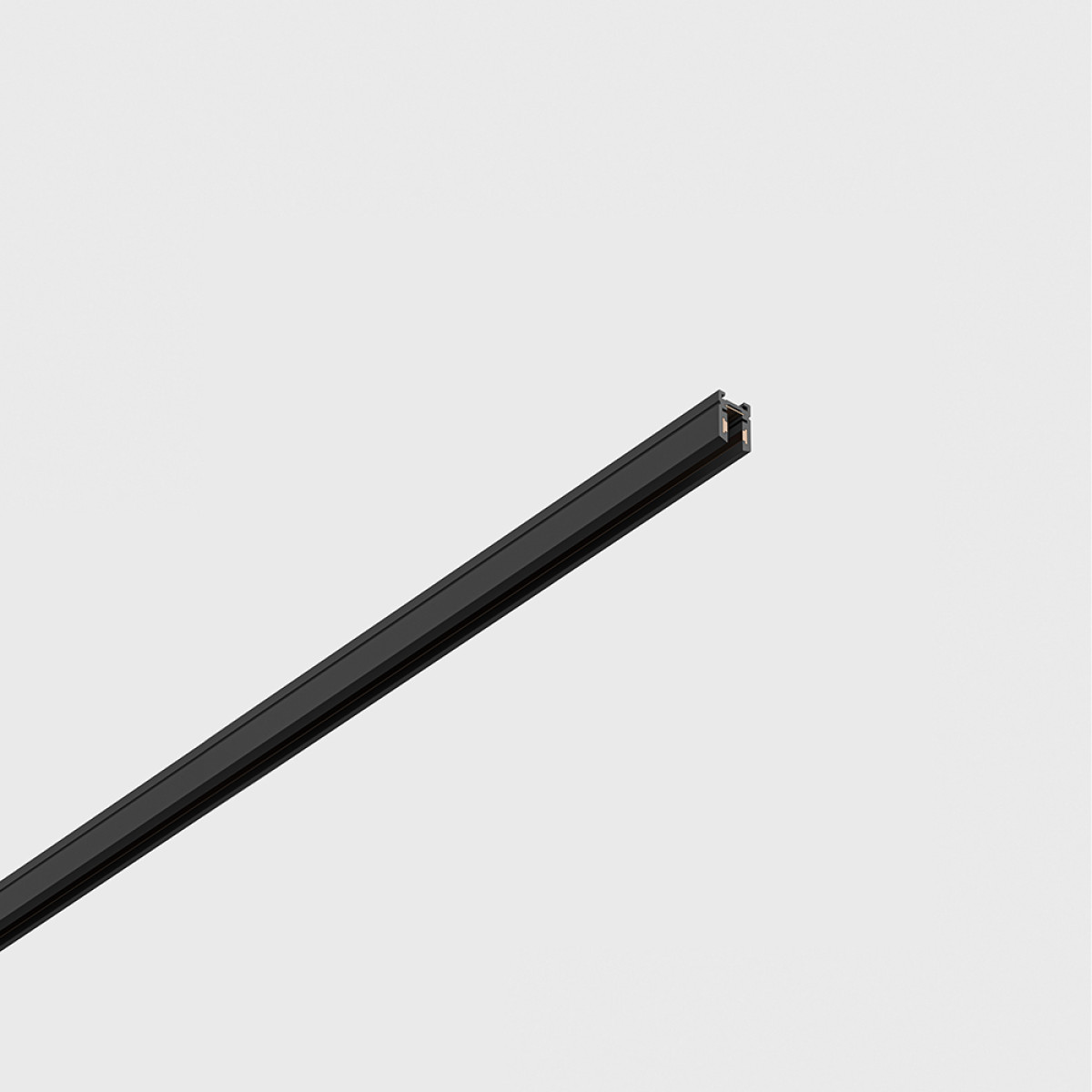

16.S100.BK — метровий відрізок накладного шинопроводу LTX PICO_LINE TRACK S з профілем 10 мм завширшки і 15 мм заввишки. Шину прикручують до стелі чи стіни саморізами або опускають від стелі на підвісах 16.SS200.ZZ. У паз ставлять трекові світильники PICO_LINE.

Шина продається без заглушок, зʼєднувачів і вводу живлення. Живлення заводить ввід 16.SLE100.BK — його вставляють у паз шини біля торця, а сам торець закриває заглушка — від блока живлення 16.PSU.100.BK, який ставлять окремо від траси, у місці з доступом для заміни (шафа, короб, лючок).

Куди ставиться і як зібрати трасу

На стелю або стіну, а на підвісах — під стелею. Трасу збирають із відрізків 1 м (16.S100.BK) і 2 м (16.S200.BK): на прямих стиках відрізки скріплює механічний зʼєднувач 16.SLNCON, живлення далі передає лінійний електричний зʼєднувач 16.SLE00.BK. На поворот на 90° в одній площині ставлять кутовий зʼєднувач 16.S90HR.BK, на перехід зі стелі на стіну — 16.S90IN.BK; струм через кут передає гнучкий зʼєднувач 16.S2LE100.BK. На обидва кінці траси ставлять заглушки.

Технічні характеристики

• Тип: шинопровід накладний / підвісний
• Система: LTX PICO_LINE TRACK S
• Довжина: 1000 мм
• Профіль: 10 мм завширшки, 15 мм заввишки
• Матеріал: алюміній
• Монтаж: на стелю чи стіну саморізами або на підвісах 16.SS200.ZZ
• Комплектація: лише відрізок шини — заглушки, зʼєднувачі й ввід живлення купують окремо
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: чорний
• Артикул: 16.S100.BK · Виробник: LTX (Польща)

Що ще потрібно для траси

• Заглушки 16.R/SECAP.BK (чорні, 2 шт. у наборі) — на обидва кінці траси.
• Живлення: ввід з кабелем 16.SLE100.BK і блок живлення 16.PSU.100.BK (100 Вт) — блок ставлять окремо від траси, у доступному місці.
• На прямі стики — механічний зʼєднувач 16.SLNCON і лінійний електричний зʼєднувач 16.SLE00.BK.
• На повороти — кутові зʼєднувачі 16.S90HR.BK і 16.S90IN.BK з гнучким електричним зʼєднувачем 16.S2LE100.BK.
• Для підвісного монтажу — підвіси 16.SS200.ZZ (трос із нержавіючої сталі, 2 м); кількість під довжину траси порахуємо.
• Трекові світильники PICO_LINE.

Сумісність

Лише для накладної шини PICO_LINE TRACK S: кутові зʼєднувачі до неї свої, з літерою S в артикулі; заглушки 16.R/SECAP.BK, ввід 16.SLE100.BK і зʼєднувачі 16.SLE00.BK та 16.S2LE100.BK спільні з вбудованою шиною TRACK R. Шини й комплектуючі — у розділах Накладний шинопровід PICO_LINE і Вбудований шинопровід PICO_LINE, світильники — у розділі Світильники PICO_LINE, блоки живлення — у розділі Блоки живлення PICO_LINE.
