Радіальний кут вбудований PICO_LINE ARC R 60

Радіальний кут вбудований PICO_LINE ARC R 60: дуговий зʼєднувач вбудованої шини R600, у який теж ставлять світильники, чорний

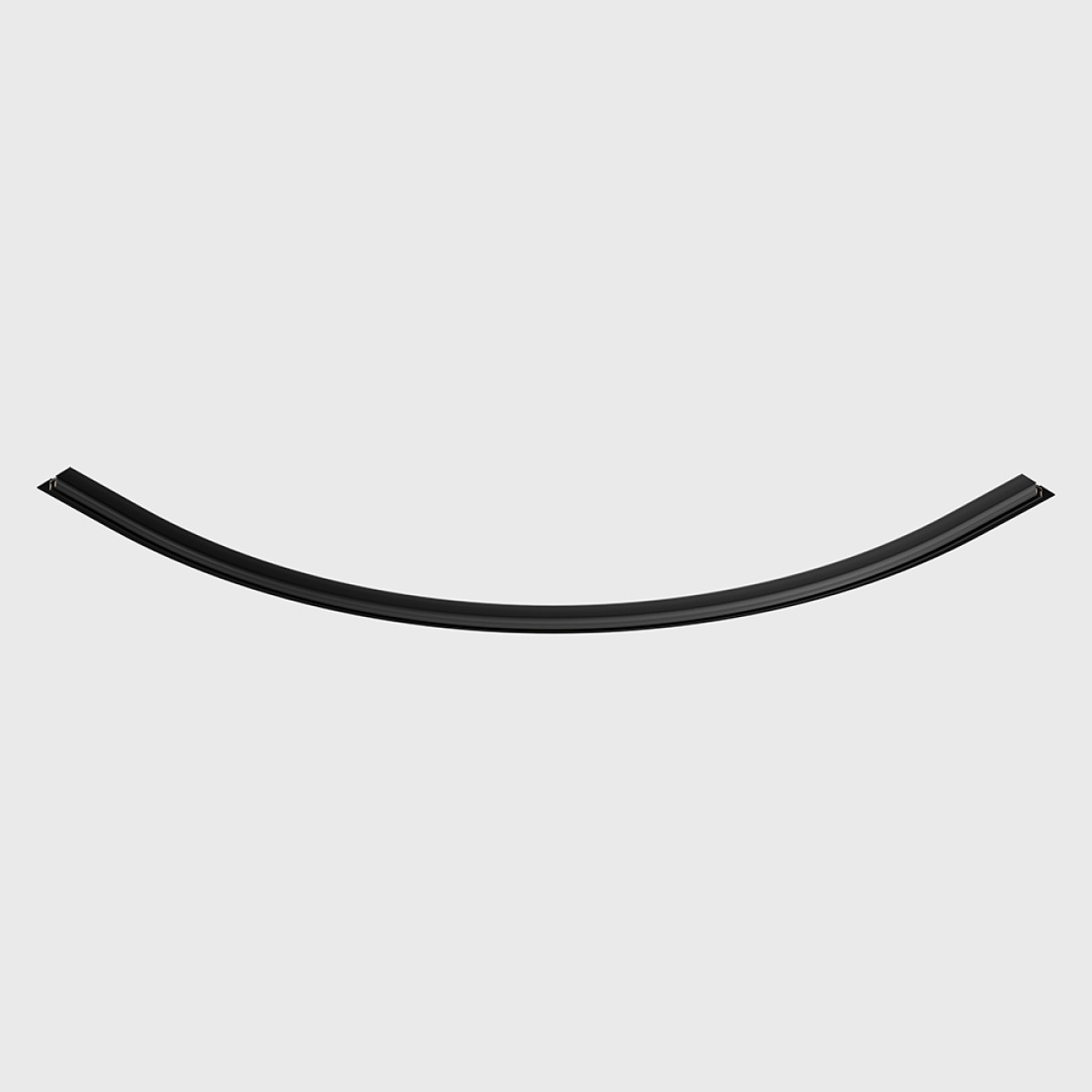

16.RC60.BK — радіальний кут для вбудованого шинопроводу LTX PICO_LINE TRACK R: вигнутий на 90° відрізок шини радіусом 600 мм, який працює як зʼєднувач повороту. Його ставлять між двома прямими відрізками шини, і траса плавно огинає поворот. У паз дуги, як і в пряму шину, ставлять трекові світильники PICO_LINE, тож світло можна розмістити і на самому повороті.

Переріз дуги такий самий, як у шини TRACK R: ширина 50 мм, висота 15 мм, паз 5 мм; на обох кінцях — прямі ділянки по 100 мм. У плані дуга займає 708 мм завдовжки і 708 мм завширшки. На кожен кінець дуги ставлять механічний зʼєднувач 16.RLNCON (у наборі дві штуки — один набір на дугу) і гнучкий електричний зʼєднувач 16.S2LE100.BK: перший скріплює дугу з прямою шиною, другий передає живлення з шини на дугу й далі по трасі. Механічні зʼєднувачі, заглушки й ввід живлення в комплект дуги не входять. Це найбільша з трьох дуг для вбудованої шини.

Куди ставиться

На поворот траси з вбудованої шини TRACK R на 90°, коли поворот має бути плавним. Дуги ARC R: R300 (16.RC30.BK), R450 (16.RC45.BK), R600 (16.RC60.BK). Для прямого кута — кутовий зʼєднувач 16.R90HR.BK, для переходу зі стелі на стіну — 16.R90IN.BK. Для накладної шини TRACK S дуги свої — 16.SC15.BK, 16.SC30.BK, 16.SC45.BK, 16.SC60.BK.

Технічні характеристики

• Тип: радіальний кут — дуговий відрізок шини, зʼєднувач повороту на 90°
• Система: LTX PICO_LINE, вбудована шина TRACK R
• Радіус дуги: 600 мм
• Габарит у плані: 708 мм завдовжки, 708 мм завширшки
• Переріз: ширина 50 мм, висота 15 мм, паз 5 мм
• Прямі ділянки на кінцях: по 100 мм
• Світильники: ставляться в паз дуги, як у пряму шину
• Матеріал: алюміній
• Комплектація: лише дуга — зʼєднувачі, заглушки й ввід живлення купують окремо
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: чорний
• Артикул: 16.RC60.BK · Виробник: LTX (Польща)

Що ще потрібно для траси

• Вбудована шина PICO_LINE TRACK R, чорна: 16.R100.BK (1 м) або 16.R200.BK (2 м) — по відрізку з кожного боку дуги.
• Механічні зʼєднувачі 16.RLNCON (2 шт. у наборі) — один набір на дугу.
• Гнучкі електричні зʼєднувачі 16.S2LE100.BK (чорні) — по одному на кожен кінець дуги.
• Заглушки 16.R/SECAP.BK (чорні, 2 шт. у наборі) — на обидва кінці траси.
• Живлення: ввід з кабелем 16.SLE100.BK і блок живлення 16.PSU.100.BK (100 Вт) — блок ставлять окремо від траси, у місці з доступом для заміни (шафа, короб, лючок).
• Трекові світильники PICO_LINE — і на прямі відрізки, і на дугу.

Сумісність

Лише для вбудованої шини PICO_LINE TRACK R. Шини й решта комплектуючих — у розділі Шинопровід вбудований PICO_LINE, світильники — у розділі Світильники PICO_LINE, блоки живлення — у розділі Блоки живлення PICO_LINE. Дуги для накладної шини TRACK S — у розділі Шинопровід накладний PICO_LINE.
