Радіальний кут підвісний PICO_LINE ARC O 30

Радіальний кут підвісний PICO_LINE ARC O 30: дуговий зʼєднувач круглої шини R300, у який теж ставлять світильники, чорний

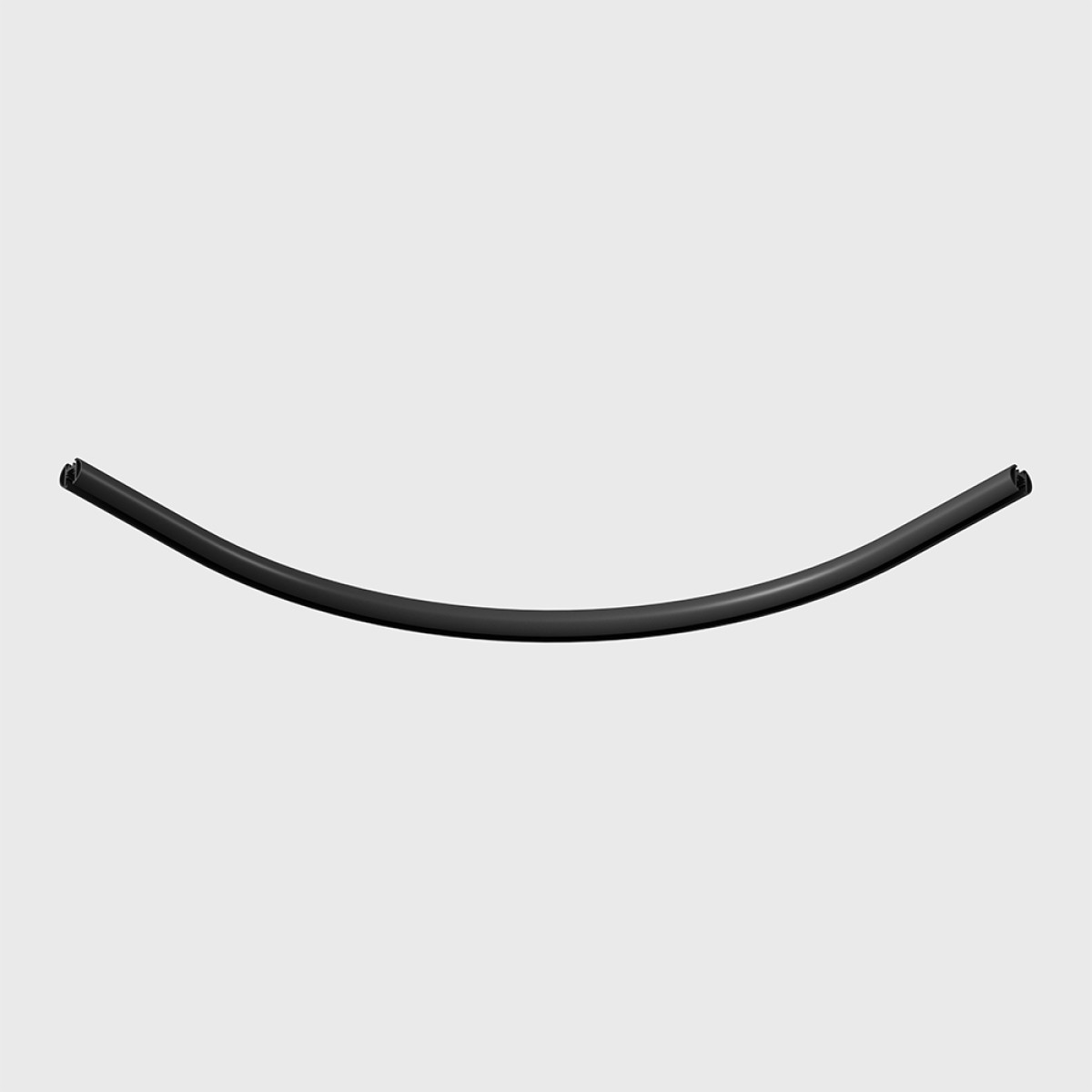

16.OC30.BK — радіальний кут для круглого шинопроводу LTX PICO_LINE TRACK O: вигнутий на 90° відрізок шини радіусом 300 мм, який працює як зʼєднувач повороту. Його ставлять між двома прямими відрізками шини, і траса плавно огинає поворот. У паз дуги, як і в пряму шину, ставлять трекові світильники PICO_LINE, тож світло можна розмістити і на самому повороті.

Переріз дуги такий самий, як у шини TRACK O: ширина 20 мм, висота 18 мм, паз 5 мм; на обох кінцях — прямі ділянки по 100 мм. У плані дуга займає 400 мм завдовжки і 400 мм завширшки. На кожен кінець дуги ставлять механічний зʼєднувач 16.SLNCON і гнучкий електричний зʼєднувач 16.S2LE100.BK: перший скріплює дугу з прямою шиною, другий передає живлення з шини на дугу й далі по трасі. Механічні зʼєднувачі, заглушки й ввід живлення в комплект дуги не входять. Шина TRACK O і дуга до неї підходять для підвісного й накладного монтажу. Це найменша з трьох дуг для круглої шини.

Куди ставиться

На поворот траси з круглої шини TRACK O на 90°, коли поворот має бути плавним. Дуги ARC O: R300 (16.OC30.BK), R450 (16.OC45.BK), R600 (16.OC60.BK). Кутових L-зʼєднувачів для круглої шини в системі нема, тож поворот TRACK O роблять лише дугою. Для вбудованої шини TRACK R і накладної TRACK S дуги свої — серії ARC R і ARC S.

Технічні характеристики

• Тип: радіальний кут — дуговий відрізок шини, зʼєднувач повороту на 90°
• Система: LTX PICO_LINE, кругла шина TRACK O
• Радіус дуги: 300 мм
• Габарит у плані: 400 мм завдовжки, 400 мм завширшки
• Переріз: ширина 20 мм, висота 18 мм, паз 5 мм
• Прямі ділянки на кінцях: по 100 мм
• Світильники: ставляться в паз дуги, як у пряму шину
• Матеріал: алюміній
• Комплектація: лише дуга — зʼєднувачі, заглушки й ввід живлення купують окремо
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: чорний
• Артикул: 16.OC30.BK · Виробник: LTX (Польща)

Що ще потрібно для траси

• Кругла шина PICO_LINE TRACK O, чорна: 16.O100.BK (1 м) або 16.O200.BK (2 м) — по відрізку з кожного боку дуги.
• Механічні зʼєднувачі 16.SLNCON — на обидва кінці дуги.
• Гнучкі електричні зʼєднувачі 16.S2LE100.BK (чорні) — по одному на кожен кінець дуги.
• Заглушки 16.OSECAP.BK (чорні, 2 шт. у наборі) — на обидва кінці траси.
• Кріплення круглої шини до стелі чи стіни — 16.OMB00.BK (O BRACKET S, висота 24 мм) або 16.OMB12.BK (O BRACKET L, висота 120 мм); для підвісного монтажу — підвіси 16.SS200.ZZ (сталевий трос, 2 м).
• Живлення: ввід з кабелем 16.SLE100.BK і блок живлення 16.PSU.100.BK (100 Вт), який ставлять окремо від траси в місці з доступом для заміни (шафа, короб, лючок), або ввід 16.SLEPSU.BK із блоком живлення з вилкою 16.PSU.40.BK (40 Вт).
• Трекові світильники PICO_LINE — і на прямі відрізки, і на дугу.

Сумісність

Лише для круглої шини PICO_LINE TRACK O. Шини й решта комплектуючих — у розділі Шинопровід підвісний PICO_LINE, світильники — у розділі Світильники PICO_LINE, блоки живлення — у розділі Блоки живлення PICO_LINE.
