Радіальний кут накладний PICO_LINE ARC S 60

Радіальний кут накладний PICO_LINE ARC S 60: дуговий зʼєднувач накладної шини R600, у який теж ставлять світильники, чорний

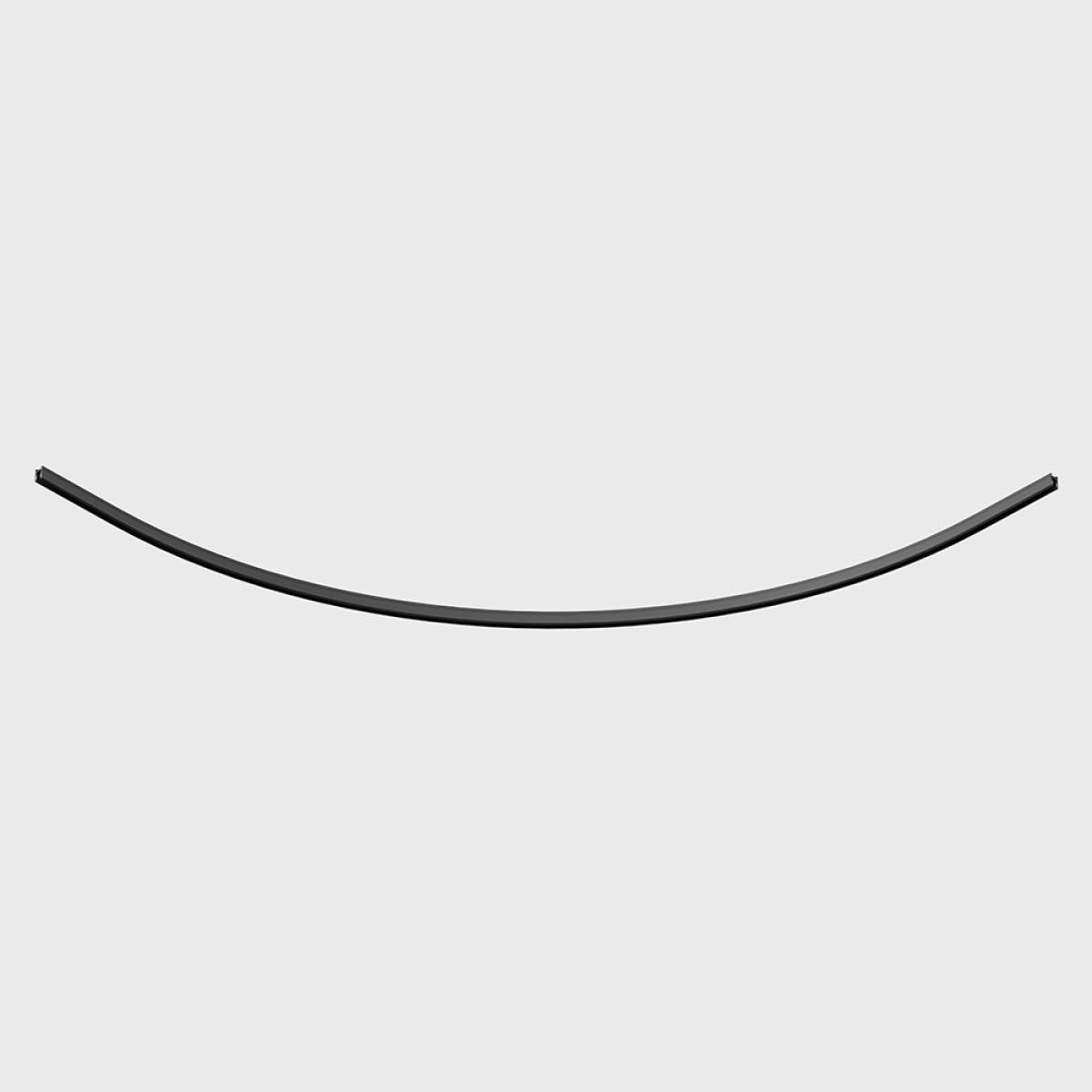

16.SC60.BK — радіальний кут для накладного шинопроводу LTX PICO_LINE TRACK S: вигнутий на 90° відрізок шини радіусом 600 мм, який працює як зʼєднувач повороту. Його ставлять між двома прямими відрізками шини, і траса плавно огинає поворот. У паз дуги, як і в пряму шину, ставлять трекові світильники PICO_LINE, тож світло можна розмістити і на самому повороті.

Переріз дуги такий самий, як у шини TRACK S: ширина 10 мм, висота 15 мм, паз 5 мм; на обох кінцях — прямі ділянки по 100 мм. У плані дуга займає 700 мм завдовжки і 700 мм завширшки. На кожен кінець дуги ставлять механічний зʼєднувач 16.SLNCON і гнучкий електричний зʼєднувач 16.S2LE100.BK: перший скріплює дугу з прямою шиною, другий передає живлення з шини на дугу й далі по трасі. Механічні зʼєднувачі, заглушки й ввід живлення в комплект дуги не входять. Дуга підходить і для накладного, і для підвісного монтажу шини TRACK S. Це найбільша дуга серії ARC S — поворот іде по найширшій дузі.

Куди ставиться

На поворот траси з накладної шини TRACK S на 90°, коли поворот має бути плавним. Дуги ARC S: R150 (16.SC15.BK), R300 (16.SC30.BK), R450 (16.SC45.BK), R600 (16.SC60.BK). Для прямого кута — кутовий зʼєднувач 16.S90HR.BK, для переходу зі стелі на стіну — 16.S90IN.BK. Для вбудованої шини TRACK R дуги свої — 16.RC30.BK, 16.RC45.BK, 16.RC60.BK; для круглої TRACK O — 16.OC30.BK, 16.OC45.BK, 16.OC60.BK.

Технічні характеристики

• Тип: радіальний кут — дуговий відрізок шини, зʼєднувач повороту на 90°
• Система: LTX PICO_LINE, накладна шина TRACK S
• Радіус дуги: 600 мм
• Габарит у плані: 700 мм завдовжки, 700 мм завширшки
• Переріз: ширина 10 мм, висота 15 мм, паз 5 мм
• Прямі ділянки на кінцях: по 100 мм
• Світильники: ставляться в паз дуги, як у пряму шину
• Матеріал: алюміній
• Комплектація: лише дуга — зʼєднувачі, заглушки й ввід живлення купують окремо
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: чорний
• Артикул: 16.SC60.BK · Виробник: LTX (Польща)

Що ще потрібно для траси

• Шина PICO_LINE TRACK S, чорна: 16.S100.BK (1 м) або 16.S200.BK (2 м) — по відрізку з кожного боку дуги.
• Механічні зʼєднувачі 16.SLNCON — на обидва кінці дуги.
• Гнучкі електричні зʼєднувачі 16.S2LE100.BK (чорні) — по одному на кожен кінець дуги.
• Заглушки 16.R/SECAP.BK (чорні, 2 шт. у наборі) — на обидва кінці траси.
• Для підвісного монтажу — підвіси 16.SS200.ZZ (сталевий трос, 2 м).
• Живлення: ввід з кабелем 16.SLE100.BK і блок живлення 16.PSU.100.BK (100 Вт) — блок ставлять окремо від траси, у місці з доступом для заміни (шафа, короб, лючок).
• Трекові світильники PICO_LINE — і на прямі відрізки, і на дугу.

Сумісність

Лише для накладної шини PICO_LINE TRACK S. Шини й решта комплектуючих — у розділі Шинопровід накладний PICO_LINE, світильники — у розділі Світильники PICO_LINE, блоки живлення — у розділі Блоки живлення PICO_LINE. Дуги для вбудованої шини TRACK R — у розділі Шинопровід вбудований PICO_LINE.
