Кутовий з’єднувач L-подібний PICO_LINE CORNER S HR

Кутовий зʼєднувач L-подібний PICO_LINE CORNER S HR: поворот накладної шини на 90°, чорний

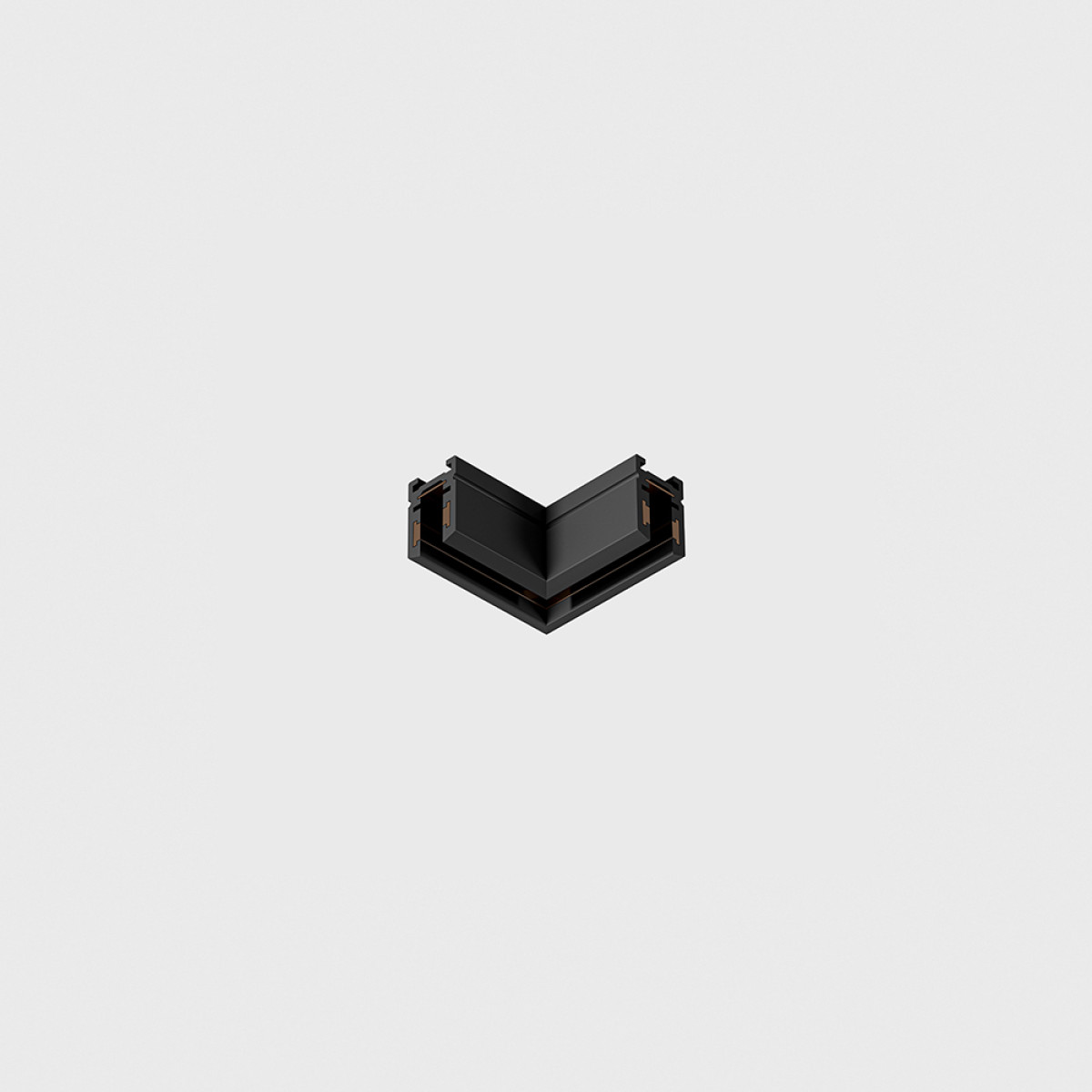

16.S90HR.BK — кутовий зʼєднувач для накладного шинопроводу LTX PICO_LINE TRACK S. Він потрібен, коли траса повертає під прямим кутом в одній площині: зʼєднувач стикує два відрізки шини під кутом 90°, і траса йде далі в новому напрямку. Кут розрахований на шину TRACK S і в накладному, і в підвісному монтажі.

Сам кут механічний. До торців шини його кріплять механічними зʼєднувачами 16.SLNCON — у комплект вони не входять. Живлення через поворот передає гнучкий електричний зʼєднувач 16.S2LE100.BK: один його контактний блок вставляють у паз одного відрізка біля кута, другий — у паз іншого, а кабель між ними огинає поворот. Тоді світильники за кутом працюють від того самого вводу живлення, що й до нього.

Куди ставиться

На стик двох відрізків накладної шини TRACK S там, де траса повертає на 90° в одній площині. Для переходу зі стелі на стіну в системі інший кут — 16.S90IN.BK. Для вбудованої шини TRACK R такий самий поворот робить 16.R90HR.BK.

Технічні характеристики

• Тип: зʼєднувач кутовий L-подібний, поворот на 90° в одній площині
• Система: LTX PICO_LINE, накладна шина TRACK S (накладний і підвісний монтаж)
• Розміри: довжина 30 мм, ширина 30 мм, висота 15 мм
• Матеріал: алюміній
• Комплектація: лише кут — механічні зʼєднувачі 16.SLNCON і гнучкий електричний зʼєднувач 16.S2LE100.BK купують окремо
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: чорний
• Артикул: 16.S90HR.BK · Виробник: LTX (Польща)

Що ще потрібно для траси

• Шина PICO_LINE TRACK S, чорна: 16.S100.BK (1 м) або 16.S200.BK (2 м) — по відрізку з кожного боку кута.
• Механічні зʼєднувачі 16.SLNCON — на обидва стики кута з шиною.
• Гнучкий електричний зʼєднувач 16.S2LE100.BK (чорний) — один на кут.
• Заглушки 16.R/SECAP.BK (чорні, 2 шт. у наборі) — на обидва кінці траси.
• Живлення: ввід з кабелем 16.SLE100.BK і блок живлення 16.PSU.100.BK (100 Вт) — блок ставлять окремо від траси, у місці з доступом для заміни (шафа, короб, лючок).
• Для підвісного монтажу — підвіси 16.SS200.ZZ (сталевий трос, 2 м).
• Трекові світильники PICO_LINE.

Сумісність

Лише для накладної шини PICO_LINE TRACK S. Шини й решта комплектуючих — у розділі Шинопровід накладний PICO_LINE, світильники — у розділі Світильники PICO_LINE, блоки живлення — у розділі Блоки живлення PICO_LINE. Кути для вбудованої шини TRACK R — у розділі Шинопровід вбудований PICO_LINE.
