Кутовий з’єднувач L-подібний PICO_LINE CORNER R HR

Кутовий зʼєднувач L-подібний PICO_LINE CORNER R HR: поворот вбудованої шини на 90°, чорний

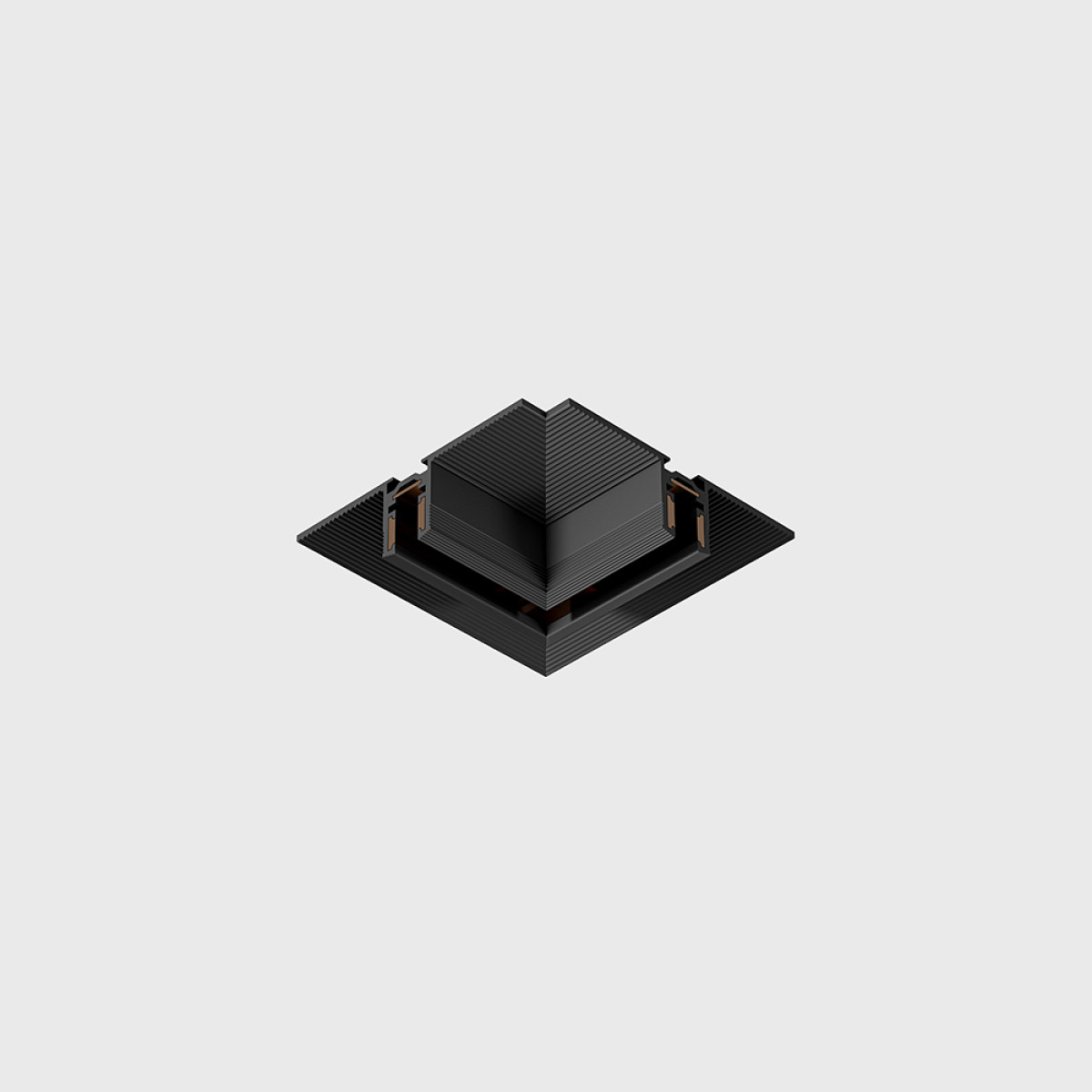

16.R90HR.BK — кутовий зʼєднувач для вбудованого шинопроводу LTX PICO_LINE TRACK R. Він потрібен, коли траса повертає під прямим кутом в одній площині: зʼєднувач стикує два відрізки вбудованої шини під кутом 90°, і траса йде далі в новому напрямку. Ширина кута — 50 мм, як у шини TRACK R.

Сам кут механічний. До торців шини його кріплять механічними зʼєднувачами 16.RLNCON — у комплект вони не входять; у наборі 16.RLNCON дві штуки, якраз на обидва стики кута. Живлення через поворот передає гнучкий електричний зʼєднувач 16.S2LE100.BK: його контактні блоки вставляють у пази обох відрізків біля кута, а кабель між ними огинає поворот. Тоді світильники за кутом працюють від того самого вводу живлення.

Куди ставиться

На стик двох відрізків вбудованої шини TRACK R там, де траса повертає на 90° в одній площині. Для переходу зі стелі на стіну — інший кут, 16.R90IN.BK. Для накладної шини TRACK S такий поворот робить 16.S90HR.BK.

Технічні характеристики

• Тип: зʼєднувач кутовий L-подібний, поворот на 90° в одній площині
• Система: LTX PICO_LINE, вбудована шина TRACK R
• Розміри: довжина 55 мм, ширина 50 мм, висота 15 мм
• Матеріал: алюміній
• Комплектація: лише кут — механічні зʼєднувачі 16.RLNCON і гнучкий електричний зʼєднувач 16.S2LE100.BK купують окремо
• Ступінь захисту: IP20 (сухі приміщення)
• Колір: чорний
• Артикул: 16.R90HR.BK · Виробник: LTX (Польща)

Що ще потрібно для траси

• Вбудована шина PICO_LINE TRACK R, чорна: 16.R100.BK (1 м) або 16.R200.BK (2 м) — по відрізку з кожного боку кута.
• Механічні зʼєднувачі 16.RLNCON (2 шт. у наборі) — один набір на кут.
• Гнучкий електричний зʼєднувач 16.S2LE100.BK (чорний) — один на кут.
• Заглушки 16.R/SECAP.BK (чорні, 2 шт. у наборі) — на обидва кінці траси.
• Живлення: ввід з кабелем 16.SLE100.BK і блок живлення 16.PSU.100.BK (100 Вт) — блок ставлять окремо від траси, у місці з доступом для заміни (шафа, короб, лючок).
• Трекові світильники PICO_LINE.

Сумісність

Лише для вбудованої шини PICO_LINE TRACK R. Шини й решта комплектуючих — у розділі Шинопровід вбудований PICO_LINE, світильники — у розділі Світильники PICO_LINE, блоки живлення — у розділі Блоки живлення PICO_LINE. Кути для накладної шини TRACK S — у розділі Шинопровід накладний PICO_LINE.
