Магнітний шинопровід для натяжної стелі під гарпун Nowodvorski LVM 3 м чорний

Магнітний шинопровід для натяжної стелі під гарпун Nowodvorski LVM 3 м чорний

Профіль і магнітна рейка в одному корпусі. У бічний паз заходить полотно натяжної стелі, всередині корпусу — магнітна рейка Nowodvorski LVM на 48 В: вона тримає світильники магнітом і подає на них напругу. Живлення заходить у трасу один раз.

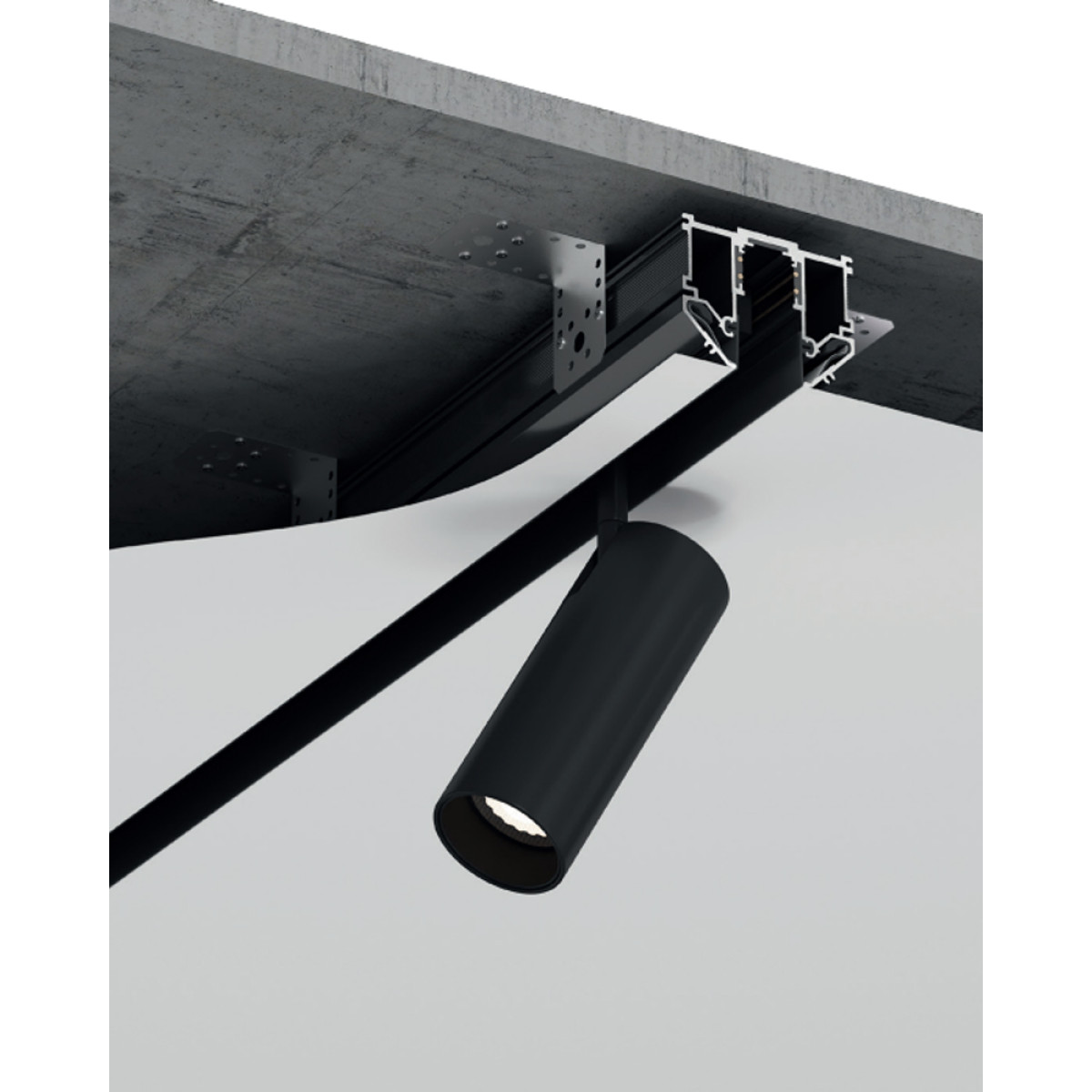

Виконання під гарпун: полотно кріпиться гарпунною системою, ширина корпусу 60 мм. Для демпферної системи є парне виконання — артикул 70700, ширина 54 мм. Профіль монтують до чорнової стелі до натягування полотна; світлова щілина 24 мм лишається врівень із полотном, накладного корпусу на стелі немає.

Де застосувати

Пряма лінія світла в натяжній стелі. Довжину траси набирають відрізками: 2 м (70706) і 3 м (70707). Стик двох відрізків тримає набір для лінійного зʼєднання 70703, поворот — набір для кутового зʼєднання 70705, торець закриває заглушка 70708. Живлення траси — 48 В. У системі LVM блок на 150 Вт (10161) вмонтований: він стає всередину профілю, окремого місця під нього шукати не треба. Блоки на 200 і 320 Вт зовнішні — їх ставлять у технічну шафу й заводять у трасу через ввід живлення 10168. Замість штатного зовнішнього блока трасу можна живити іншим блоком на 48 В — зокрема у виконанні на DIN-рейку, яке ставлять в електрощит.

Технічні характеристики

• Тип: магнітний шинопровід
• Монтаж: у натяжну стелю, кріплення полотна під гарпун
• Довжина відрізка: 3 м

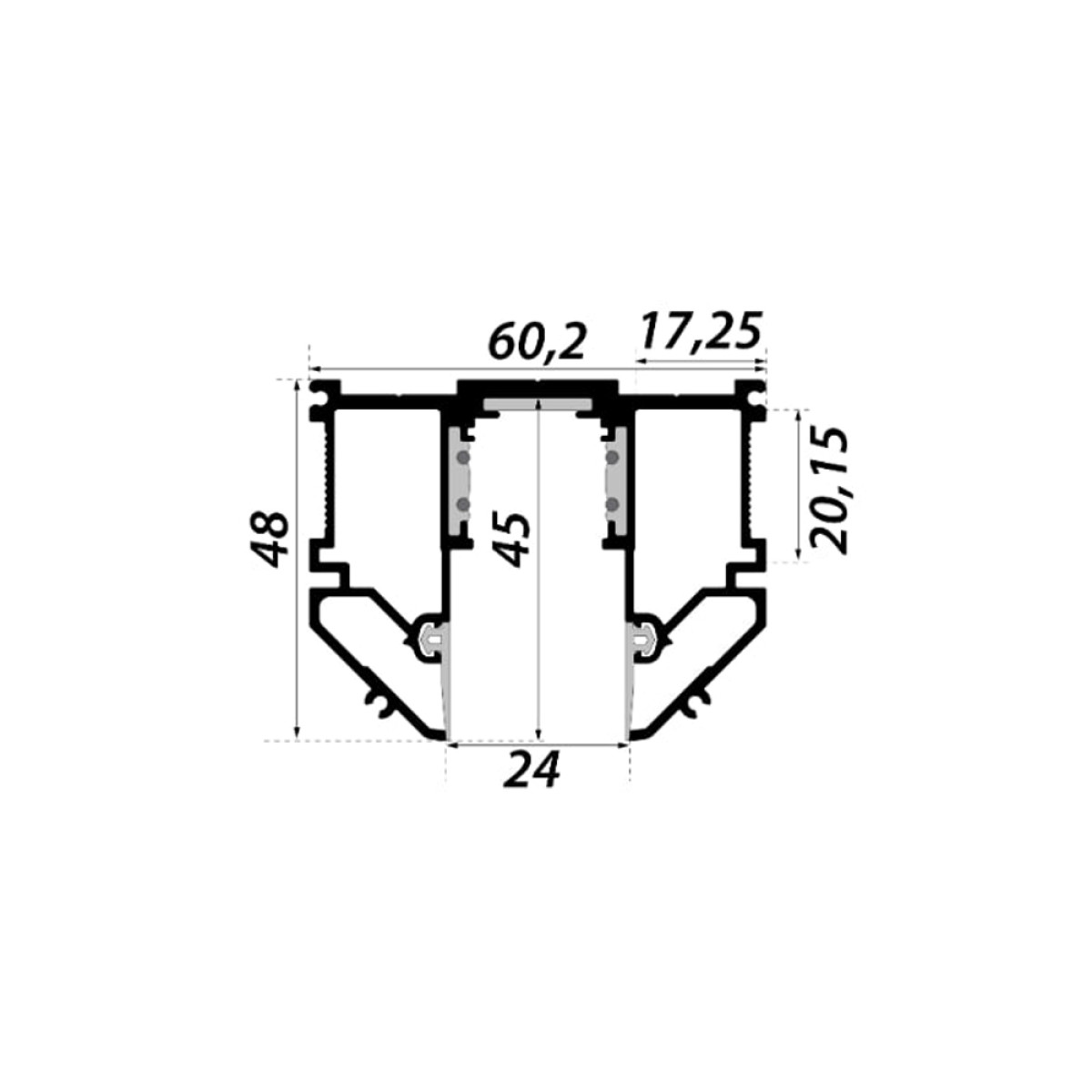

• Переріз корпусу: 60 мм завширшки, 48 мм заввишки
• Світлова щілина: 24 мм
• Система: Nowodvorski LVM, 48 В
• Клас захисту: IP20
• Матеріал: метал
• Колір: чорний
• Артикул: 70707 · Виробник: Nowodvorski (Польща) · Гарантія: 2 роки

Сумісність

У рейку стають трекові світильники Nowodvorski LVM. Зʼєднувачі, вводи живлення, блоки живлення на 150, 200 і 320 Вт — у розділі Шинопровід і аксесуари Nowodvorski LVM.
