Угловой соединитель 90° AIR_SS IN KIT (латунь)

Угловой соединитель 90° AIR_SS IN KIT: поворот трека AIR_TRACK под прямым углом, латунь

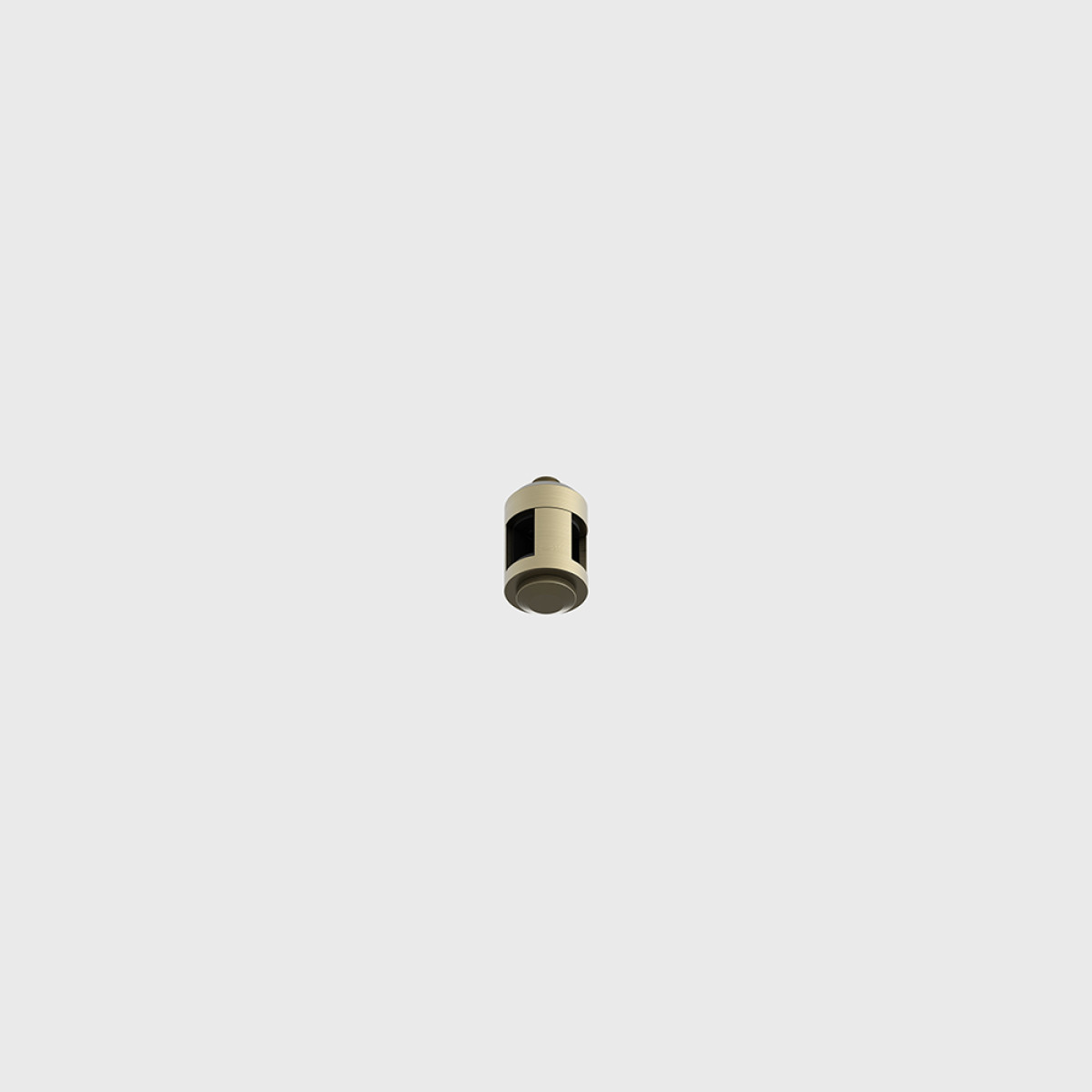

15.AHR90.BR — угловой соединитель для тонкого трека LTX AIR_TRACK с корпусом Ø 28 мм высотой 43 мм. Он стыкует два трека под углом 90° на одной высоте и передаёт между ними питание: соединитель и механический, и электрический.

Поэтому трек за поворотом питается от того же ввода 15.LE100.BR, что и до поворота, — если суммарная мощность светильников обоих треков укладывается в 100 Вт базы с блоком питания 15.A35BD.BR. Соединитель ставят на конец стержня потолочного крепления AIR_SURF BRACKET: крепление держит его под потолком на нужной высоте, а соединитель держит треки. Корпус цвета латунь — как у треков 15.S100.BR и 15.S250.BR.

Куда ставится

В угол трассы, где два трека AIR_TRACK встречаются под прямым углом на одной высоте. Если треки должны проходить на разной высоте, один над другим, берут двойной соединитель: электрический 15.LE2809.BR или механический 15.A2809.BR.

Технические характеристики

• Тип: соединитель угловой 90°, механический и электрический, треки на одной высоте
• Система: LTX AIR_TRACK
• Размеры: Ø 28 мм, высота 43 мм
• Материал: алюминий
• Степень защиты: IP20 (сухие помещения)
• Цвет: латунь
• Артикул: 15.AHR90.BR · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Прямые треки AIR_TRACK S (латунь): 15.S100.BR (1 м) или 15.S250.BR (2,5 м) — по одному с каждой стороны угла.
• Потолочные крепления AIR_SURF BRACKET (латунь) нужной высоты: 15.MB05A.BR (50 мм), 15.MB10A.BR (100 мм), 15.MB20A.BR (200 мм), 15.MB30A.BR (300 мм) или 15.MB50A.BR (500 мм); количество посчитаем по плану.
• Держатели трека AIR_SS KIT 15.A2805.BR (латунь) — на каждое крепление, кроме того, на котором стоит угловой соединитель.
• Питание: ввод AIR_LIVE END 15.LE100.BR (латунь, кабель 1 м) и потолочная база с блоком питания AIR_POWER UNIT 100 15.A35BD.BR (латунь, 100 Вт). Один комплект — на трассу с углом, если светильникам хватает 100 Вт.
• Заглушки 15.SECAP.BR (латунь, 2 шт. в наборе) — на свободные концы треков.
• Трековые светильники AIR.

Совместимость

Только для трека AIR_TRACK. Такой же соединитель в чёрном цвете — 15.AHR90.BK. Прямые треки — в разделе Прямой шинопровод AIR_TRACK S, светильники — в разделе Светильники для трековой системы AIR, блоки питания — в разделе Блоки питания для трековой системы AIR.
