Соединитель механический двойной AIR_SS KIT (латунь)

Соединитель механический двойной AIR_SS KIT: два трека AIR_TRACK на разной высоте, латунь

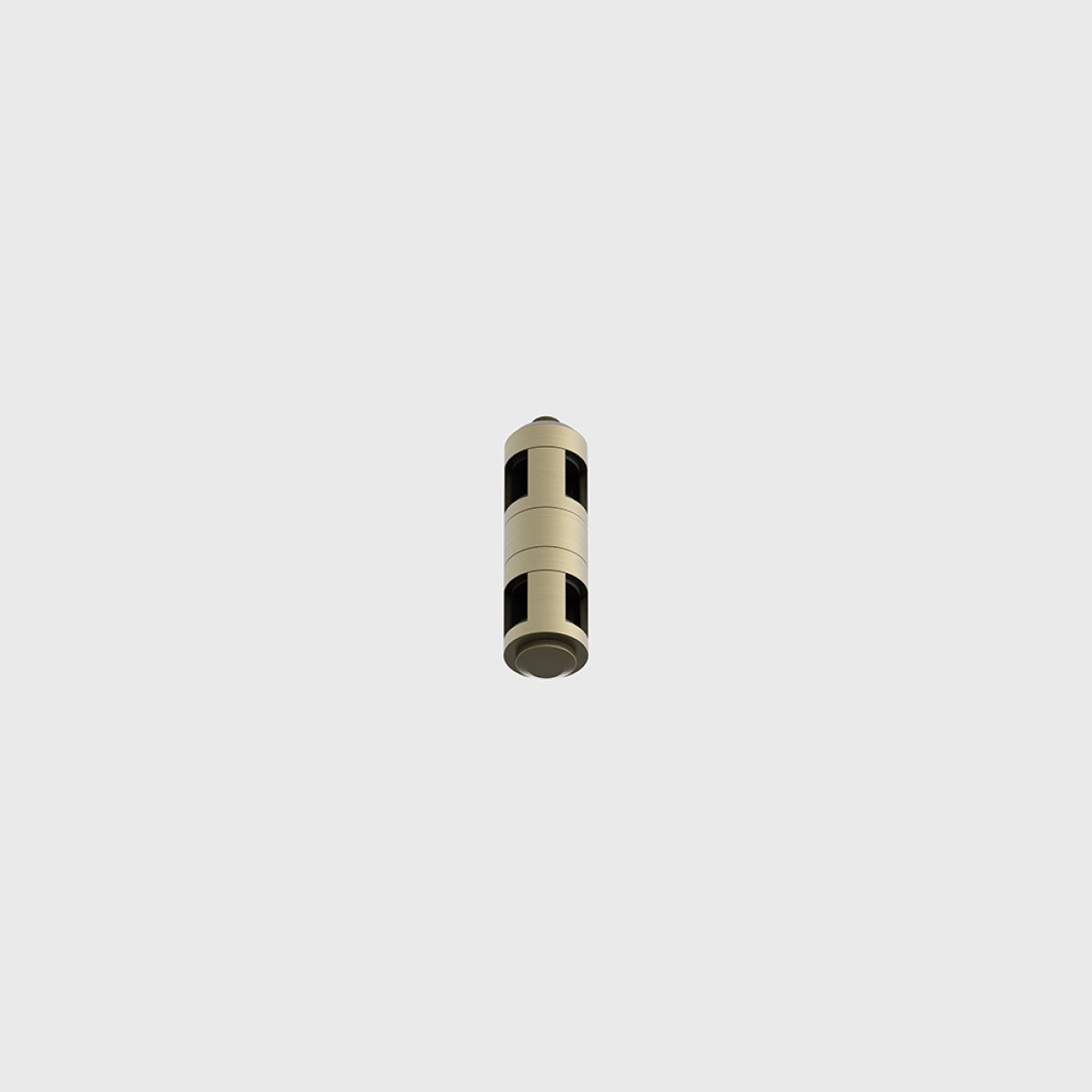

15.A2809.BR — механический двойной соединитель для тонкого трека LTX AIR_TRACK. Он держит в одной точке два трека на разной высоте: треки перекрещиваются, один проходит над другим. Цилиндрический корпус Ø 28 мм высотой 93 мм имеет два яруса прорезей под трек. Корпус цвета латунь — как у треков 15.S100.BR и 15.S250.BR.

Соединитель механический: он держит треки, но ток с одного трека на другой не передаёт. Если оба трека должны питаться от одного ввода, в этой точке ставят электрический двойной соединитель такого же размера — 15.LE2809.BR; иначе каждый трек подключают к питанию отдельно. Соединитель ставят на конец стержня потолочного крепления AIR_SURF BRACKET: крепление держит его под потолком на нужной высоте, а соединитель держит треки.

Куда ставится

В точку, где две линии трека AIR_TRACK перекрещиваются на разной высоте, одна над другой. Если треки должны быть на одной высоте и встречаться под прямым углом, берут угловой соединитель 15.AHR90.BR.

Технические характеристики

• Тип: соединитель механический двойной, два трека на разной высоте
• Система: LTX AIR_TRACK
• Размеры: Ø 28 мм, высота 93 мм
• Степень защиты: IP20 (сухие помещения)
• Цвет: латунь
• Артикул: 15.A2809.BR · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Треки AIR_TRACK (латунь): прямые 15.S100.BR (1 м) или 15.S250.BR (2,5 м) либо кольцевые 15.C088.BR (Ø 880 мм), 15.C120.BR (Ø 1200 мм), 15.C150.BR (Ø 1500 мм) или 15.C180.BR (Ø 1800 мм).
• Потолочные крепления AIR_SURF BRACKET (латунь) нужной высоты: 15.MB05A.BR (50 мм), 15.MB10A.BR (100 мм), 15.MB20A.BR (200 мм), 15.MB30A.BR (300 мм) или 15.MB50A.BR (500 мм); количество посчитаем по плану.
• Держатели трека AIR_SS KIT (латунь) — на каждое крепление, где не стоит этот соединитель: для прямого трека — 15.A2805.BR; для кольца — 15.A2805.BR на стыках частей и 15.A2804.BR на остальных креплениях.
• Если питание должно переходить с трека на трек — вместо этого соединителя электрический 15.LE2809.BR.
• Питание: ввод AIR_LIVE END 15.LE100.BR (латунь, кабель 1 м) и потолочная база с блоком питания AIR_POWER UNIT 100 15.A35BD.BR (латунь, 100 Вт). Ввод — на каждый трек, который не получает питание от другого.
• Для прямого трека — заглушки 15.SECAP.BR (латунь, 2 шт. в наборе) на свободные концы.
• Трековые светильники AIR.

Совместимость

Только для трека AIR_TRACK — прямого и кольцевого: профиль у них одинаковый — ширина 9 мм, высота 14,8 мм. Такой же соединитель в чёрном цвете — 15.A2809.BK. Прямые треки — в разделе Прямой шинопровод AIR_TRACK S, кольцевые — в разделе Кольцевой шинопровод AIR_TRACK RING, светильники — в разделе Светильники для трековой системы AIR, блоки питания — в разделе Блоки питания для трековой системы AIR.
