Шинопровод радиальный AIR_TRACK RING D1500 (чёрный)

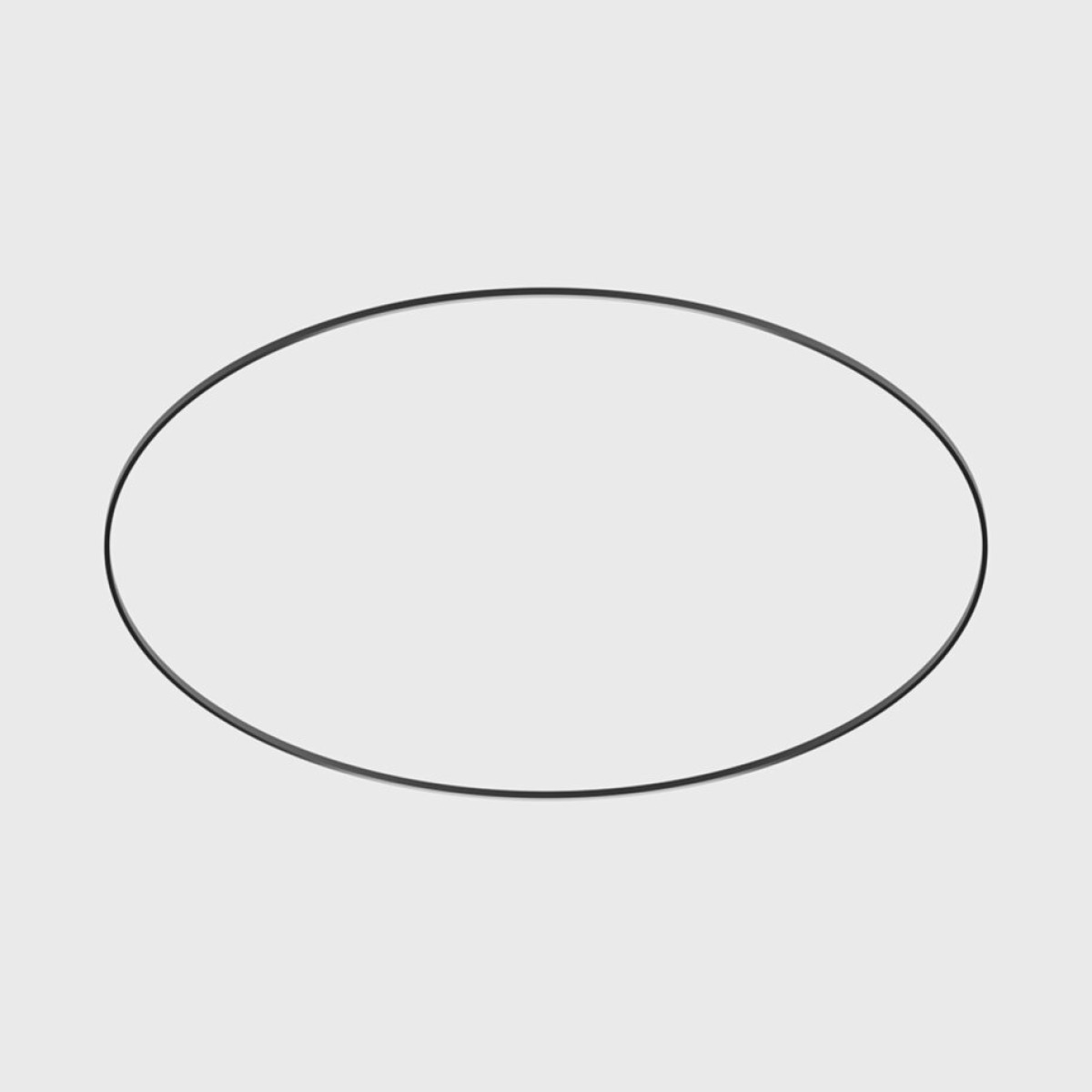

Шинопровод радиальный AIR_TRACK RING Ø 1500 мм — кольцевой трек, чёрный

15.C150.BK — кольцевой трек LTX AIR_TRACK RING диаметром 1500 мм с тонким профилем: ширина 9 мм, высота 14,8 мм. Кольцо поставляется двумя частями. Его подвешивают под потолком на креплениях AIR_SURF BRACKET с держателями трека AIR_SS KIT: на стыках частей стоят держатели 15.A2805.BK — они соединяют концы соседних частей в замкнутый круг, на остальных креплениях — держатели 15.A2804.BK. Кольцо проходит параллельно потолку на расстоянии, которое задаёт высота креплений. На кольцо ставят трековые светильники AIR.

Питание в кольцо заводит ввод AIR_LIVE END 15.LE100.BK: его кабель длиной 1 м идёт от потолочной базы с блоком питания AIR_POWER UNIT 100 15.A35BD.BK. Одного ввода хватает на всё кольцо — светильники работают по всему кругу, на обеих его частях. Кольцо замкнутое, поэтому заглушки ему не нужны; ввода питания, держателей и креплений в комплекте нет. Крепления, держатели, ввод и база питания ниже — того же чёрного цвета, что и кольцо.

Куда ставится и сколько креплений

На потолок. Кольцо Ø 1500 мм держится на шести креплениях AIR_SURF BRACKET, и на каждое ставят держатель трека: на двух стыках частей — 15.A2805.BK, на четырёх остальных креплениях — 15.A2804.BK. Высоту креплений выбирают под расстояние, на котором кольцо должно пройти от потолка: 50, 100, 200, 300 или 500 мм. Базу питания крепят на потолке, а ввод опускают от неё на его собственном кабеле длиной 1 м и ставят на кольцо в точке под базой.

Технические характеристики

• Тип: шинопровод радиальный — кольцевой трек
• Система: LTX AIR_TRACK RING
• Диаметр: 1500 мм
• Профиль: ширина 9 мм, высота 14,8 мм
• Состоит из 2 частей
• Материал: алюминий
• Монтаж: на потолок, на 6 креплениях AIR_SURF BRACKET
• Комплектация: без ввода питания, держателей и креплений
• Степень защиты: IP20 (сухие помещения)
• Цвет: чёрный
• Артикул: 15.C150.BK · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Крепления AIR_SURF BRACKET (чёрные) — 6 шт. на кольцо: 15.MB05A.BK (50 мм), 15.MB10A.BK (100 мм), 15.MB20A.BK (200 мм), 15.MB30A.BK (300 мм) или 15.MB50A.BK (500 мм).
• Держатели трека AIR_SS KIT (чёрные): 15.A2805.BK — 2 шт., на стыки частей, и 15.A2804.BK — 4 шт., на остальные крепления.
• Питание: ввод AIR_LIVE END 15.LE100.BK (чёрный, кабель 1 м) и потолочная база с блоком питания AIR_POWER UNIT 100 15.A35BD.BK (чёрная, 100 Вт).
• Трековые светильники AIR.

Совместимость

Только для системы AIR_TRACK. Кольца других диаметров того же цвета — 15.C088.BK (Ø 880 мм), 15.C120.BK (Ø 1200 мм), 15.C180.BK (Ø 1800 мм); прямые треки — 15.S100.BK (1 м) и 15.S250.BK (2,5 м). Кольцевые треки — в разделе Кольцевой шинопровод AIR_TRACK RING, прямые — в разделе Прямой шинопровод AIR_TRACK S, светильники — в разделе Светильники для трековой системы AIR, блоки питания — в разделе Блоки питания для трековой системы AIR.
