Подвес с вводом питания AIR_SUSP LIVE END (чёрный)

Ввод питания AIR_SUSP LIVE END — подвес с кабелем для трека AIR_TRACK, чёрный

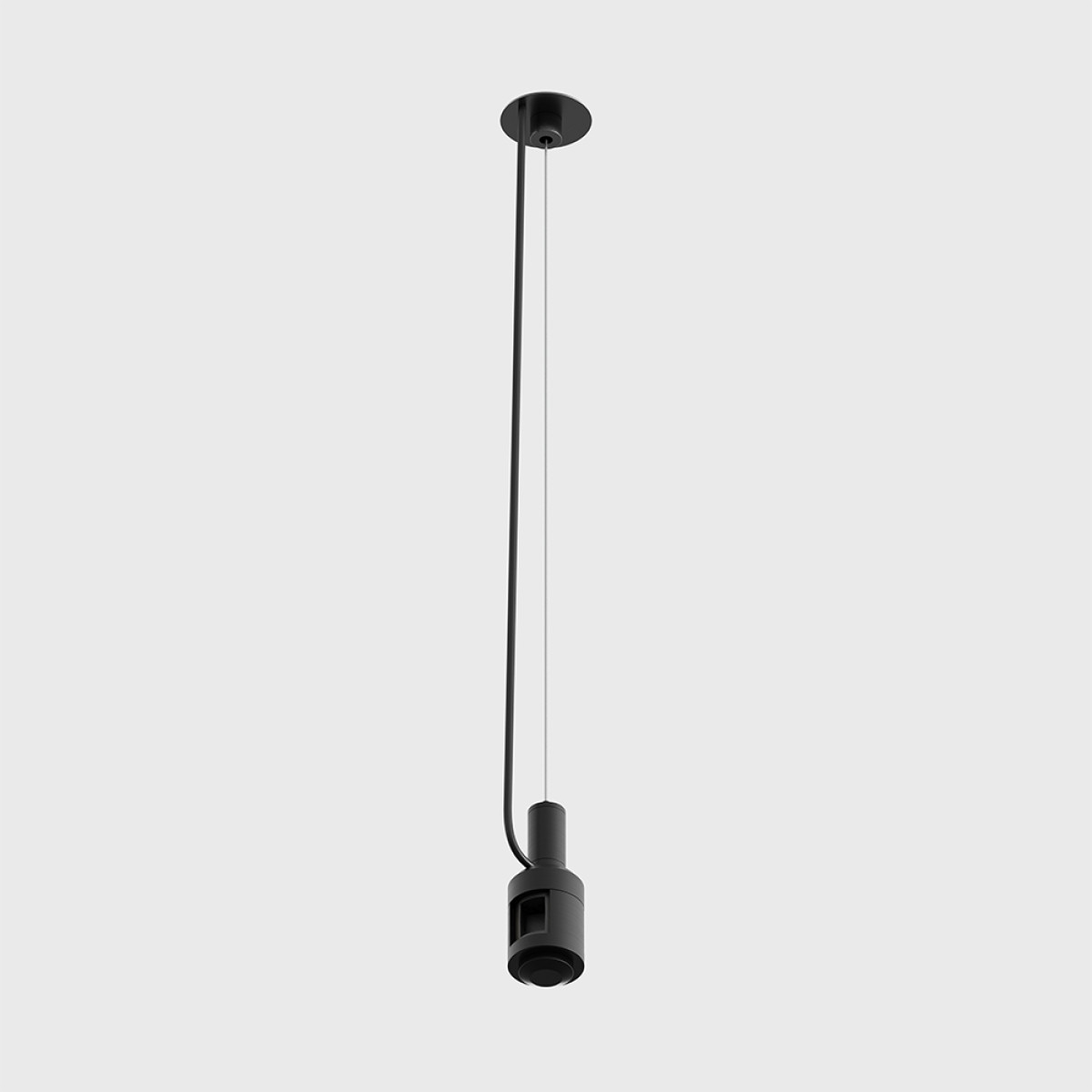

15.SLE200.BK — подвес, который одновременно держит тонкий трек LTX AIR_TRACK и заводит в него питание. Потолочную чашку Ø 45 мм крепят к потолку, от неё к нижнему корпусу Ø 28 мм высотой 81 мм опускаются подвес и кабель питания. Нижний корпус держит трек, поэтому отдельный держатель в этой точке не нужен, а через корпус питание поступает в трек и дальше к светильникам AIR.

Кабель выходит над потолочной чашкой, и его подключают к блоку питания системы AIR — выносному 06.PSU.100.W/O (100 Вт) или 06.PSU.250.W/O (250 Вт). Блок ставят отдельно от трассы, в месте с доступом для замены: шкаф, короб, лючок. Чёрный подвес — в цвет чёрного трека 15.S100.BK и 15.S250.BK.

Куда ставится и сколько нужно

На прямой трек AIR_TRACK S — в точке, над которой на потолке выводят кабель к блоку питания. Один такой подвес питает трек; треки, соединённые электрическим угловым соединителем 15.AHR90.BK или электрическим двойным 15.LE2809.BK, питаются от него вместе, если светильники на них укладываются в мощность блока. Остальные точки трека держат тросовые подвесы AIR_SUSP 15.SS150.BK или 15.SS200.BK либо крепления AIR_SURF BRACKET — на каждом держатель трека 15.A2805.BK; на оба конца ставят заглушки 15.SECAP.BK. В кольцевой трек AIR_TRACK RING питание заводят вводом 15.LE100.BK с потолочной базой 15.A35BD.BK.

Технические характеристики

• Тип: ввод питания — подвес с кабелем и держателем трека
• Система: LTX AIR_TRACK, прямой трек AIR_TRACK S
• Размеры: потолочная чашка Ø 45 мм; корпус Ø 28 мм, высота 81 мм
• Комплектация: кабель питания и держатель трека — в комплекте
• Материал: алюминий
• Степень защиты: IP20 (сухие помещения)
• Цвет: чёрный
• Артикул: 15.SLE200.BK · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Прямой трек AIR_TRACK S (чёрный): 15.S100.BK (1 м) или 15.S250.BK (2,5 м).
• Блок питания системы AIR: 06.PSU.100.W/O (100 Вт) или 06.PSU.250.W/O (250 Вт), серый; мощность подбираем под светильники трассы.
• На остальные точки трека — тросовые подвесы AIR_SUSP 15.SS150.BK (до 1500 мм) или 15.SS200.BK (до 2000 мм) либо крепления AIR_SURF BRACKET 15.MB05A.BK (50 мм), 15.MB10A.BK (100 мм), 15.MB20A.BK (200 мм), 15.MB30A.BK (300 мм) или 15.MB50A.BK (500 мм), и на каждое — держатель трека AIR_SS KIT 15.A2805.BK (чёрный); количество посчитаем по плану.
• Заглушки 15.SECAP.BK (чёрные, 2 шт. в наборе) — на оба конца трека.
• Трековые светильники AIR.

Совместимость

Только для трека AIR_TRACK. Такой же подвес в цвете латунь — 15.SLE200.BR. Если питание удобнее взять от потолочной базы, вместо этого подвеса ставят ввод 15.LE100.BK с базой 15.A35BD.BK (100 Вт) — она в разделе Блоки питания для трековой системы AIR. Треки — в разделе Прямой шинопровод AIR_TRACK S, светильники — в разделе Светильники для трековой системы AIR.
