Крепление удлиняющее AIR_BRACKET CON 100 (латунь)

Крепление удлиняющее AIR_BRACKET CON 100 — стержень для третьего трека AIR_TRACK под узлом двух треков, цвет латунь

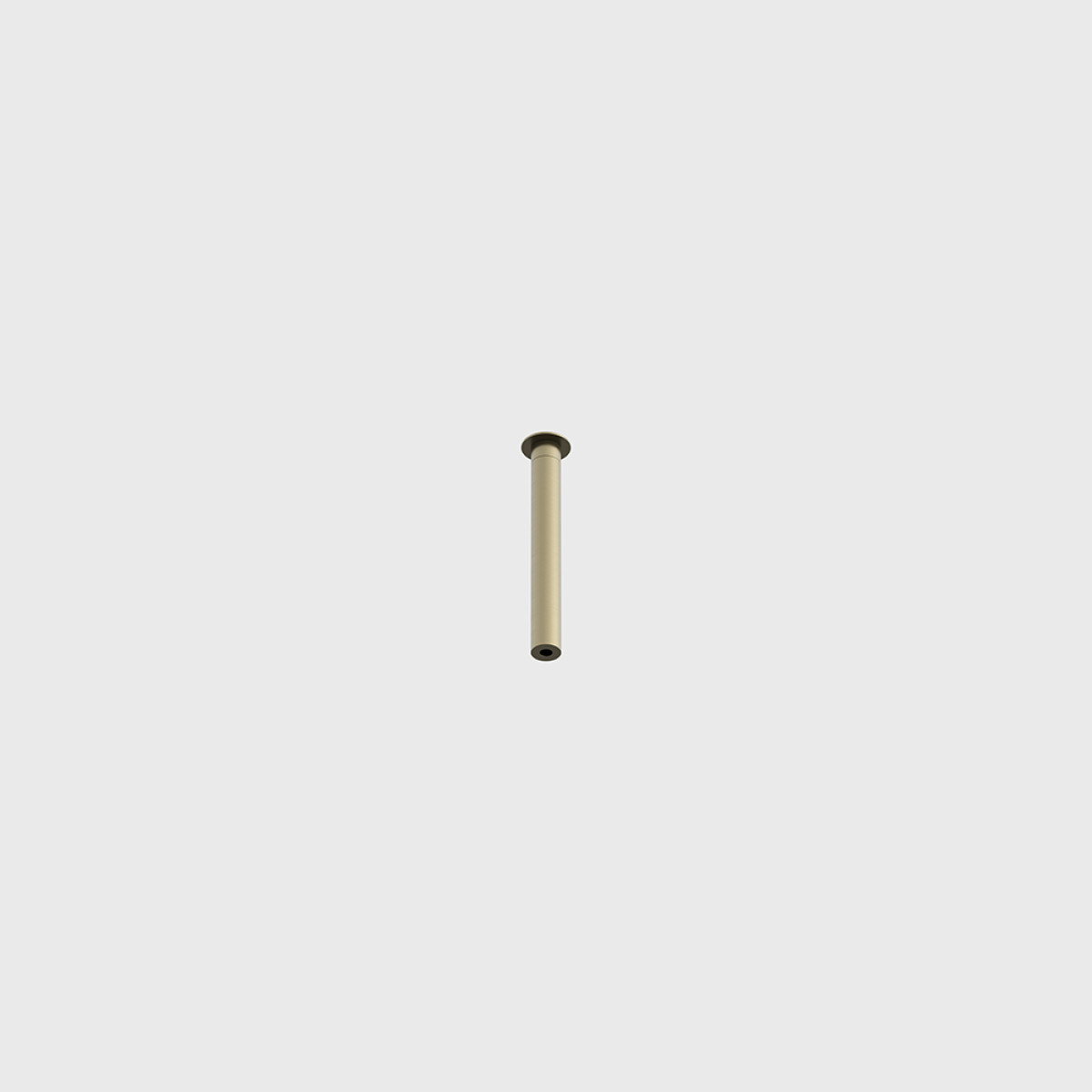

15.MB10B.BR — механическое удлиняющее крепление длиной 100 мм для тонкого трека LTX AIR_TRACK, с которым трассу собирают в три уровня: два трека пересекаются один над другим, а третий проходит ниже них. Крепление — стержень с фланцем Ø 20 мм вверху и нижним концом Ø 12 мм. Верхним концом его ставят под двойной соединитель, который держит два верхних трека, а на нижний конец — держатель AIR_SS KIT 15.A2805.BR, в котором фиксируют третий трек.

Кабеля питания и держателя трека в комплекте нет. От длины крепления зависит, насколько ниже под узлом пройдёт третий трек; для большего расстояния есть 15.MB20B.BR длиной 200 мм. Корпус цвета латунь — как у треков 15.S100.BR и 15.S250.BR.

Куда ставится

Под узел, где два трека AIR_TRACK пересекаются на разной высоте. Этот узел держит двойной соединитель — механический AIR_SS KIT 15.A2809.BR или электрический AIR_SS EL KIT 15.LE2809.BR, — а сам соединитель стоит на конце стержня потолочного крепления AIR_SURF BRACKET. Под один такой узел ставят одно удлиняющее крепление. Непосредственно к потолку крепят AIR_SURF BRACKET с круглым основанием Ø 35 мм, например 15.MB10A.BR.

Технические характеристики

• Тип: крепление удлиняющее механическое — стержень под двойным соединителем
• Система: LTX AIR_TRACK
• Высота: 100 мм
• Фланец вверху: Ø 20 мм; нижний конец: Ø 12 мм
• Материал: алюминий
• Комплектация: без кабеля питания и без держателя трека
• Степень защиты: IP20 (сухие помещения)
• Цвет: латунь
• Артикул: 15.MB10B.BR · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Двойной соединитель (латунь), под который ставят крепление: механический AIR_SS KIT 15.A2809.BR или электрический AIR_SS EL KIT 15.LE2809.BR — когда питание должно переходить с одного верхнего трека на другой.
• Потолочное крепление AIR_SURF BRACKET (латунь), на котором висит двойной соединитель: 15.MB05A.BR (50 мм), 15.MB10A.BR (100 мм), 15.MB20A.BR (200 мм), 15.MB30A.BR (300 мм) или 15.MB50A.BR (500 мм).
• Держатель AIR_SS KIT 15.A2805.BR (латунь) — на нижний конец удлиняющего крепления, для третьего трека.
• Прямые треки AIR_TRACK S (латунь): 15.S100.BR (1 м) или 15.S250.BR (2,5 м) — два для узла и один для нижнего уровня.
• Заглушки 15.SECAP.BR (латунь, 2 шт. в наборе) — на свободные концы треков.
• Трековые светильники AIR.

Совместимость

Только для системы AIR_TRACK. Такое же крепление чёрного цвета — 15.MB10B.BK. Крепления, соединители и держатели — в разделе Шинопровод для трековой системы AIR, прямые треки — в разделе Прямой шинопровод AIR_TRACK S, светильники — в разделе Светильники для трековой системы AIR, блоки питания — в разделе Блоки питания для трековой системы AIR.
