Крепление механическое одинарное AIR_SS KIT (A2805) (чёрный)

Крепление механическое AIR_SS KIT — держатель трека AIR_TRACK на конце потолочного крепления, чёрное

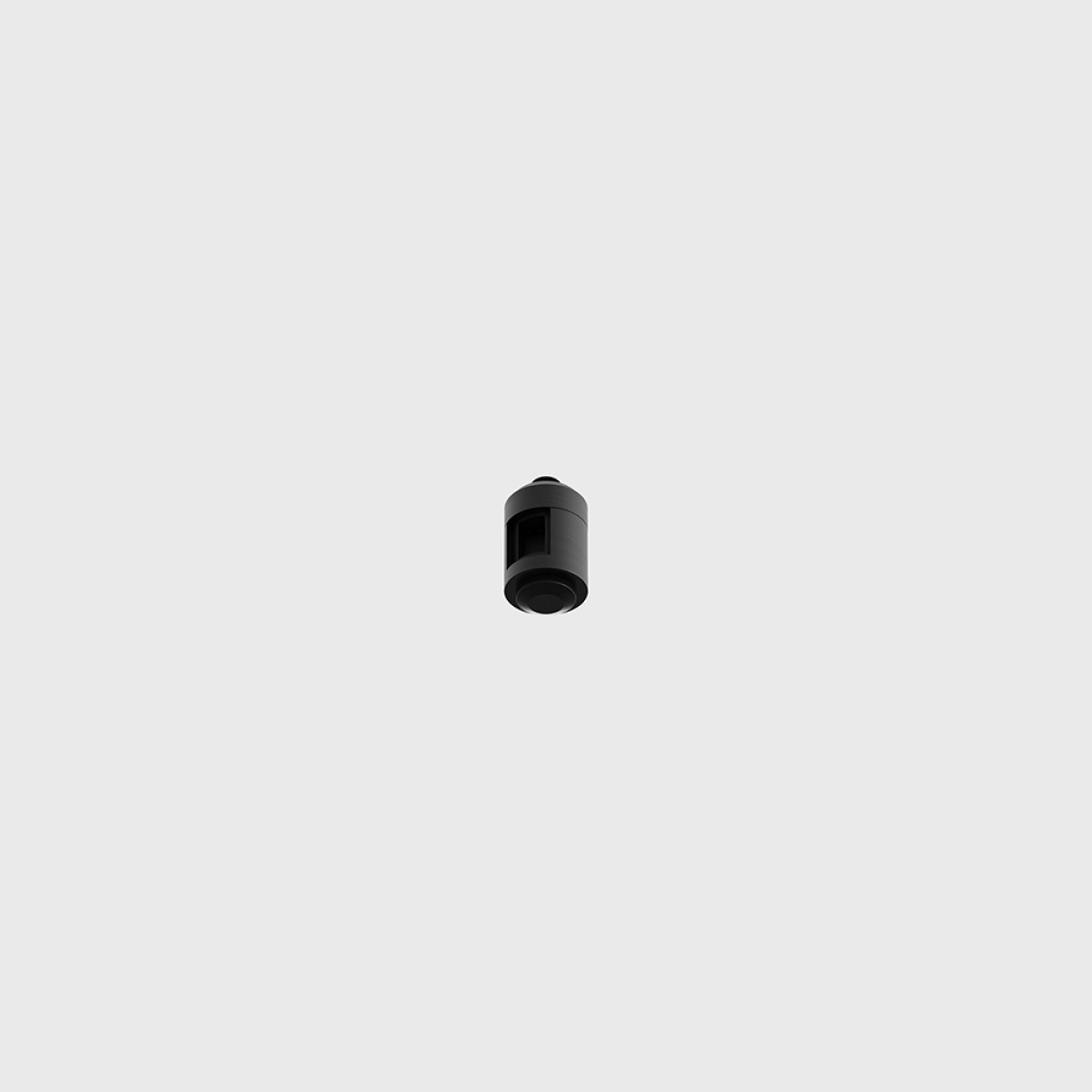

15.A2805.BK — механический держатель, в котором фиксируют тонкий трек LTX AIR_TRACK. Цилиндрический корпус Ø 28 мм высотой 43 мм ставят на конец стержня потолочного крепления AIR_SURF BRACKET и вкладывают в него трек. Так трек проходит параллельно потолку на расстоянии, которое задаёт высота крепления. Чёрный корпус — в цвет чёрного трека 15.S100.BK и креплений AIR_SURF BRACKET 15.MB10A.BK.

Держатель механический: он держит трек, а питание не передаёт. Питание в трек заводит ввод AIR_LIVE END 15.LE100.BK с потолочной базой 15.A35BD.BK, а с трека на трек его передают электрические соединители — угловой 15.AHR90.BK и двойной 15.LE2809.BK. Крепление AIR_SURF BRACKET продаётся без держателя, трек — тоже, поэтому держатель докупают на каждое крепление.

Куда ставится и сколько нужно

На конец стержня каждого крепления AIR_SURF BRACKET. Прямой трек AIR_TRACK S длиной 1 м держится на двух креплениях — это два держателя, длиной 2,5 м — на трёх, это три держателя. На кольцевом треке AIR_TRACK RING держатели 15.A2805.BK ставят на стыках частей кольца, где они скрепляют концы соседних частей: на Ø 880, Ø 1200 и Ø 1500 мм — два, на Ø 1800 мм — три; на остальные крепления кольца ставят держатели 15.A2804.BK. Питание в кольцо заводит один ввод 15.LE100.BK — его хватает на всё кольцо. Там, где на конце стержня стоит угловой 15.AHR90.BK или двойной соединитель, держатель не нужен. Если трек опускают на тросовых подвесах AIR_SUSP 15.SS150.BK или 15.SS200.BK, держатель 15.A2805.BK ставят на нижний конец каждого подвеса.

Технические характеристики

• Тип: крепление механическое одинарное — держатель трека
• Система: LTX AIR_TRACK — прямой и кольцевой трек
• Размеры: Ø 28 мм, высота 43 мм
• Материал: алюминий
• Степень защиты: IP20 (сухие помещения)
• Цвет: чёрный
• Артикул: 15.A2805.BK · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Трек AIR_TRACK (чёрный): прямой 15.S100.BK (1 м) или 15.S250.BK (2,5 м) либо кольцевой 15.C088.BK (Ø 880 мм), 15.C120.BK (Ø 1200 мм), 15.C150.BK (Ø 1500 мм) или 15.C180.BK (Ø 1800 мм).
• Крепления AIR_SURF BRACKET (чёрные) — по одному на каждый держатель: 15.MB05A.BK (50 мм), 15.MB10A.BK (100 мм), 15.MB20A.BK (200 мм), 15.MB30A.BK (300 мм) или 15.MB50A.BK (500 мм); для прямого трека, который опускают ниже, — тросовые подвесы 15.SS150.BK (до 1500 мм) или 15.SS200.BK (до 2000 мм).
• Для кольца — ещё держатели 15.A2804.BK на крепления вне стыков: Ø 880 и Ø 1200 мм — по 2 шт., Ø 1500 мм — 4 шт., Ø 1800 мм — 3 шт.
• Питание: ввод AIR_LIVE END 15.LE100.BK (чёрный, кабель 1 м) и потолочная база с блоком питания AIR_POWER UNIT 100 15.A35BD.BK (чёрная, 100 Вт).
• Для прямого трека — заглушки 15.SECAP.BK (чёрные, 2 шт. в наборе) на оба конца.
• Трековые светильники AIR.

Совместимость

Только для трека AIR_TRACK — прямого и кольцевого. Такой же держатель в цвете латунь — 15.A2805.BR. Треки — в разделах Прямой шинопровод AIR_TRACK S и Кольцевой шинопровод AIR_TRACK RING, светильники — в разделе Светильники для трековой системы AIR, блоки питания — в разделе Блоки питания для трековой системы AIR.
