Крепление механическое одинарное AIR_SS KIT (A2804) (латунь)

Крепление механическое AIR_SS KIT — держатель кольцевого трека AIR_TRACK RING на креплениях между стыками, цвет латунь

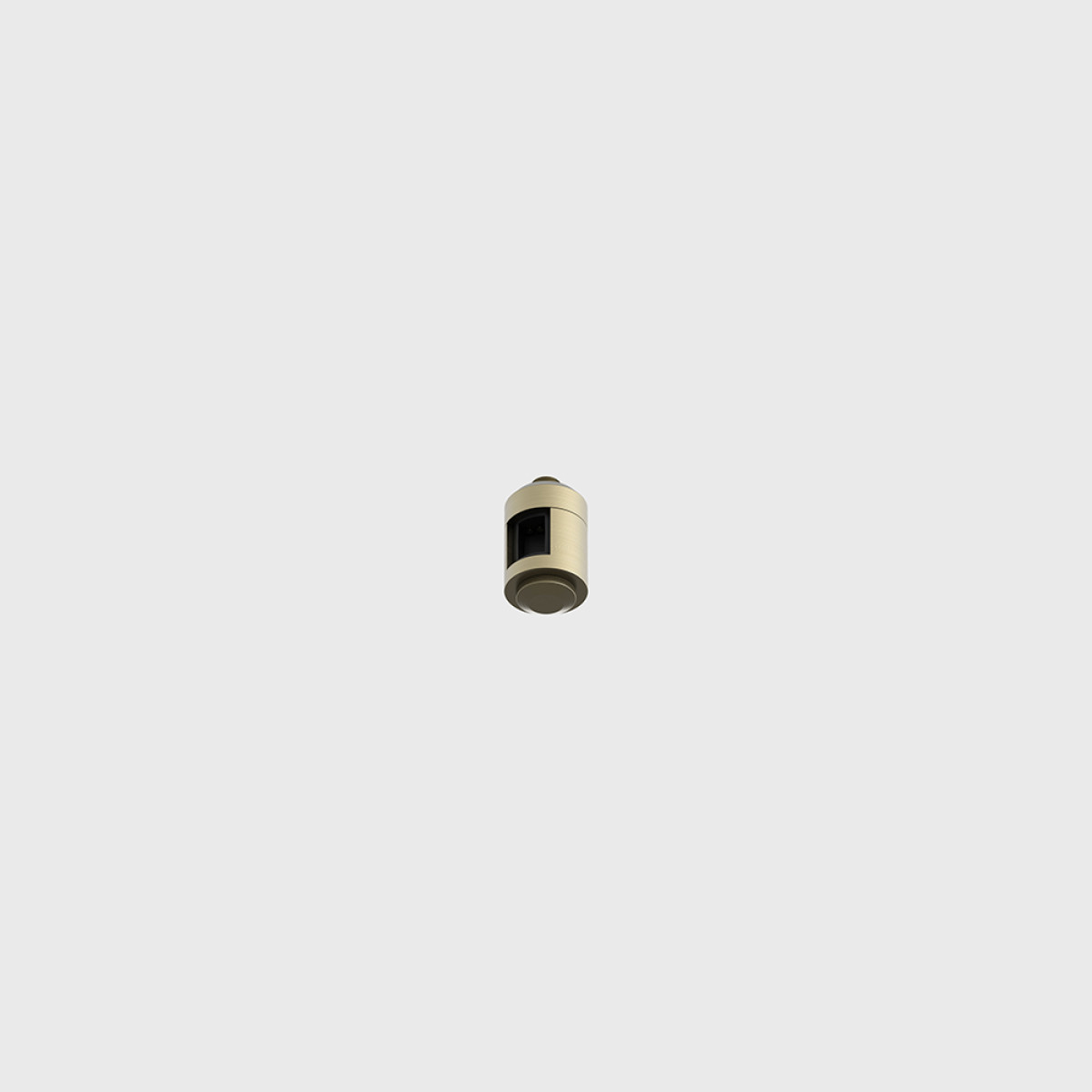

15.A2804.BR — механический держатель, в котором фиксируют кольцевой трек LTX AIR_TRACK RING. Цилиндрический корпус Ø 28 мм высотой 43 мм ставят на конец стержня потолочного крепления AIR_SURF BRACKET и вкладывают в него кольцо. Так кольцо проходит параллельно потолку на расстоянии, которое задаёт высота креплений. Корпус цвета латунь — как у кольца 15.C088.BR – 15.C180.BR и креплений AIR_SURF BRACKET 15.MB10A.BR.

На кольце работают два держателя: на стыках частей кольца стоят держатели 15.A2805.BR, которые скрепляют концы соседних частей, а 15.A2804.BR — на всех остальных креплениях между стыками. Кольцо продаётся без держателей и креплений, поэтому их докупают по диаметру кольца. Питание в кольцо заводит ввод AIR_LIVE END 15.LE100.BR с потолочной базой 15.A35BD.BR; одного ввода хватает на всё кольцо.

Куда ставится и сколько нужно

На конец стержня каждого крепления AIR_SURF BRACKET, которое держит кольцо не на стыке частей. Кольцо Ø 880 или Ø 1200 мм держится на четырёх креплениях, два из них — на стыках, поэтому держателей 15.A2804.BR нужно два. Кольцо Ø 1500 мм — на шести креплениях, стыков два, держателей 15.A2804.BR — четыре. Кольцо Ø 1800 мм состоит из трёх частей: шесть креплений, три стыка, держателей 15.A2804.BR — три. На прямом треке AIR_TRACK S на все крепления ставят держатели 15.A2805.BR.

Технические характеристики

• Тип: крепление механическое одинарное — держатель трека
• Система: LTX AIR_TRACK, кольцевой трек AIR_TRACK RING
• Размеры: Ø 28 мм, высота 43 мм
• Степень защиты: IP20 (сухие помещения)
• Цвет: латунь
• Артикул: 15.A2804.BR · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Кольцевой трек AIR_TRACK RING (латунь): 15.C088.BR (Ø 880 мм), 15.C120.BR (Ø 1200 мм), 15.C150.BR (Ø 1500 мм) или 15.C180.BR (Ø 1800 мм).
• Крепления AIR_SURF BRACKET (латунь) — 4 шт. на кольцо Ø 880 или Ø 1200 мм, 6 шт. на Ø 1500 или Ø 1800 мм: 15.MB05A.BR (50 мм), 15.MB10A.BR (100 мм), 15.MB20A.BR (200 мм), 15.MB30A.BR (300 мм) или 15.MB50A.BR (500 мм).
• Держатели 15.A2805.BR (латунь) на стыки частей: Ø 880, Ø 1200 или Ø 1500 мм — 2 шт., Ø 1800 мм — 3 шт.
• Питание: ввод AIR_LIVE END 15.LE100.BR (латунь, кабель 1 м) и потолочная база с блоком питания AIR_POWER UNIT 100 15.A35BD.BR (латунь, 100 Вт).
• Трековые светильники AIR.

Совместимость

Для кольцевого трека AIR_TRACK RING. Такой же держатель в чёрном цвете — 15.A2804.BK. Кольца — в разделе Кольцевой шинопровод AIR_TRACK RING, светильники — в разделе Светильники для трековой системы AIR, потолочные базы с блоком питания — в разделе Блоки питания для трековой системы AIR. Кольцо замкнутое, поэтому заглушки ему не нужны.
