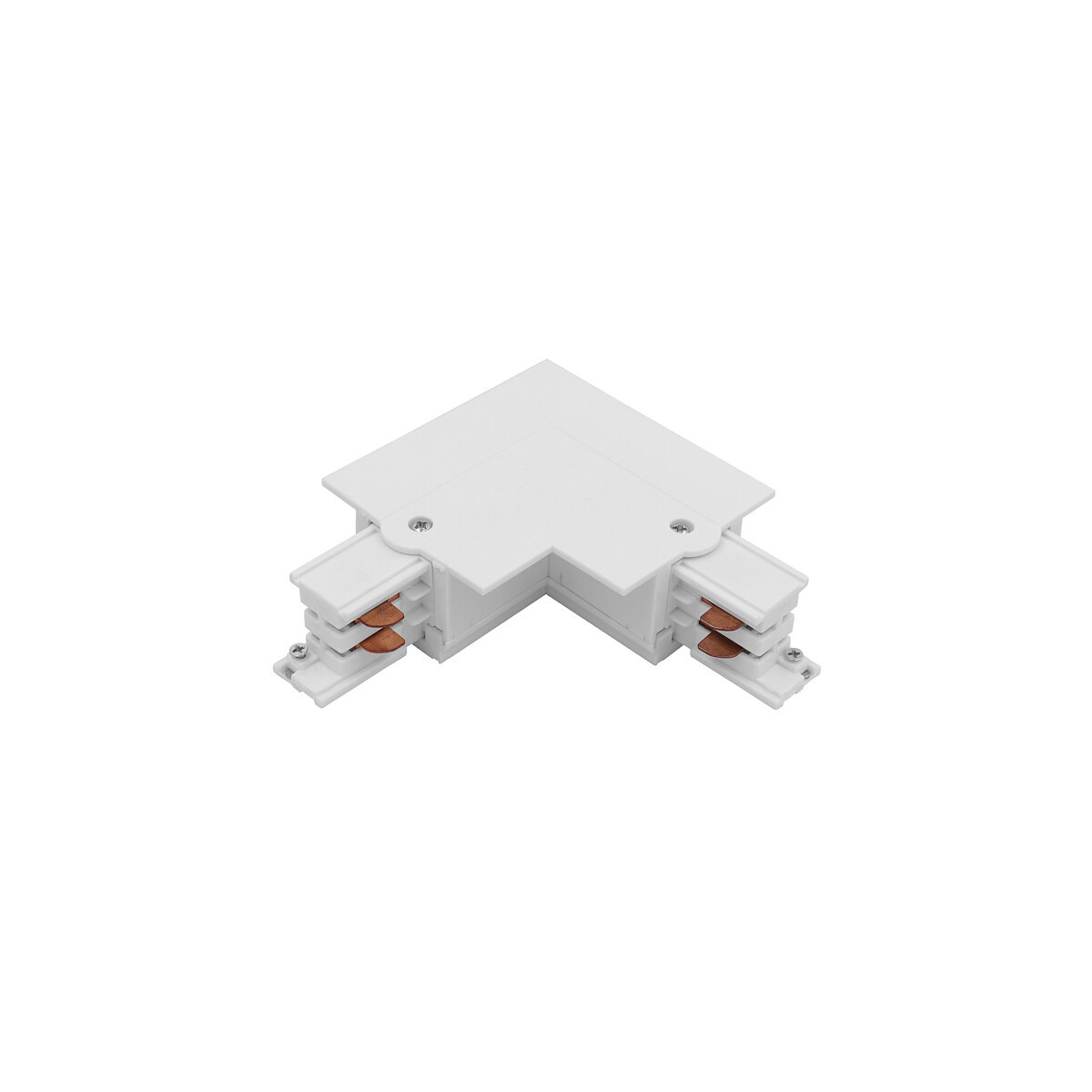

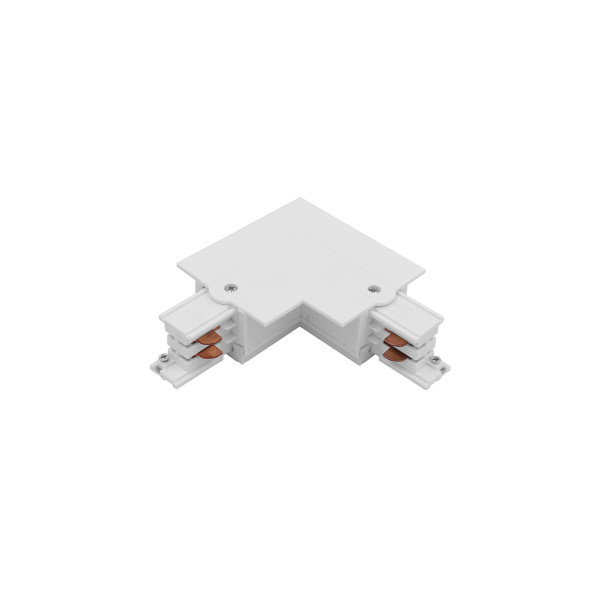

Соединитель угловой Nowodvorski CTLS белый 8684

Соединитель угловой левый L-L Nowodvorski CTLS для встраиваемой шины, белый

Угловой соединитель 8684 соединяет два отрезка шины под прямым углом — там, где трасса поворачивает. Он предназначен для встраиваемой шины Nowodvorski CTLS — шины, которая стоит в пазу потолка из гипсокартона: концы соединителя входят в торцы отрезков, и он передаёт дальше все три линии питания — светильники на следующих отрезках работают от того же ввода питания, отдельный кабель к ним не нужен.

Цвет белый — в тон белой шины и светильников.

Правое или левое исполнение

Угловые и Т-образные соединители CTLS бывают правые и левые: соединитель встаёт на шину только в одном положении, поэтому нужное исполнение зависит от того, куда поворачивает трасса или отходит ответвление. Определим его по плану трассы вместе с вводами питания.

Куда ставится

На каждый поворот трассы под прямым углом: Г-образной трассе нужен один угловой соединитель, П-образной вдоль трёх стен — два.

Технические характеристики

• Тип: соединитель угловой левый L-L
• Система: Nowodvorski CTLS, встраиваемая трёхфазная шина, три линии
• Материал: пластик, медь
• Степень защиты: IP20 (сухие помещения)
• Цвет: белый
• Артикул: 8684 · Производитель: Nowodvorski (Польша) · Гарантия: 2 года

Что ещё нужно для трассы

• Встраиваемая шина CTLS — 1 м (чёрная 8692) или 2 м (чёрная 8694, белая 8695).
• Ввод питания — правый PE-R (чёрный 8690, белый 8691) или левый PE-L (чёрный 8235, белый 8234), на торец, через который шину подключают к сети.
• Заглушка (чёрная 8687, белая 8688) — на каждый свободный конец трассы.
• Другие формы соединителей: прямой (чёрный 8685, белый 8686), угловой правый L-R (чёрный 8231, белый 8230), Т-образный T-L2 (чёрный 8240, белый 8238), Т-образный T-L1 (чёрный 8248, белый 8247), Т-образный T-R1 (чёрный 8246, белый 8245), Х-образный (чёрный 8680, белый 8678), гибкий (чёрный 8677, белый 8676).
• Трековые светильники серии CTLS.
• Крепление CTLS 8306 (стальное) — фиксирует встраиваемую шину в пазу потолка.

Совместимость

Только для встраиваемой шины CTLS — она и остальные её комплектующие в разделе Шинопровод врезной Nowodvorski CTLS, светильники — в разделе Трековые светильники Nowodvorski CTLS. Для накладной шины CTLS соединители свои — в разделе Шинопровод накладной Nowodvorski CTLS. Трековая система Nowodvorski PROFILE (однофазная) имеет другой профиль шины — её комплектующие с CTLS не сочетаются.
