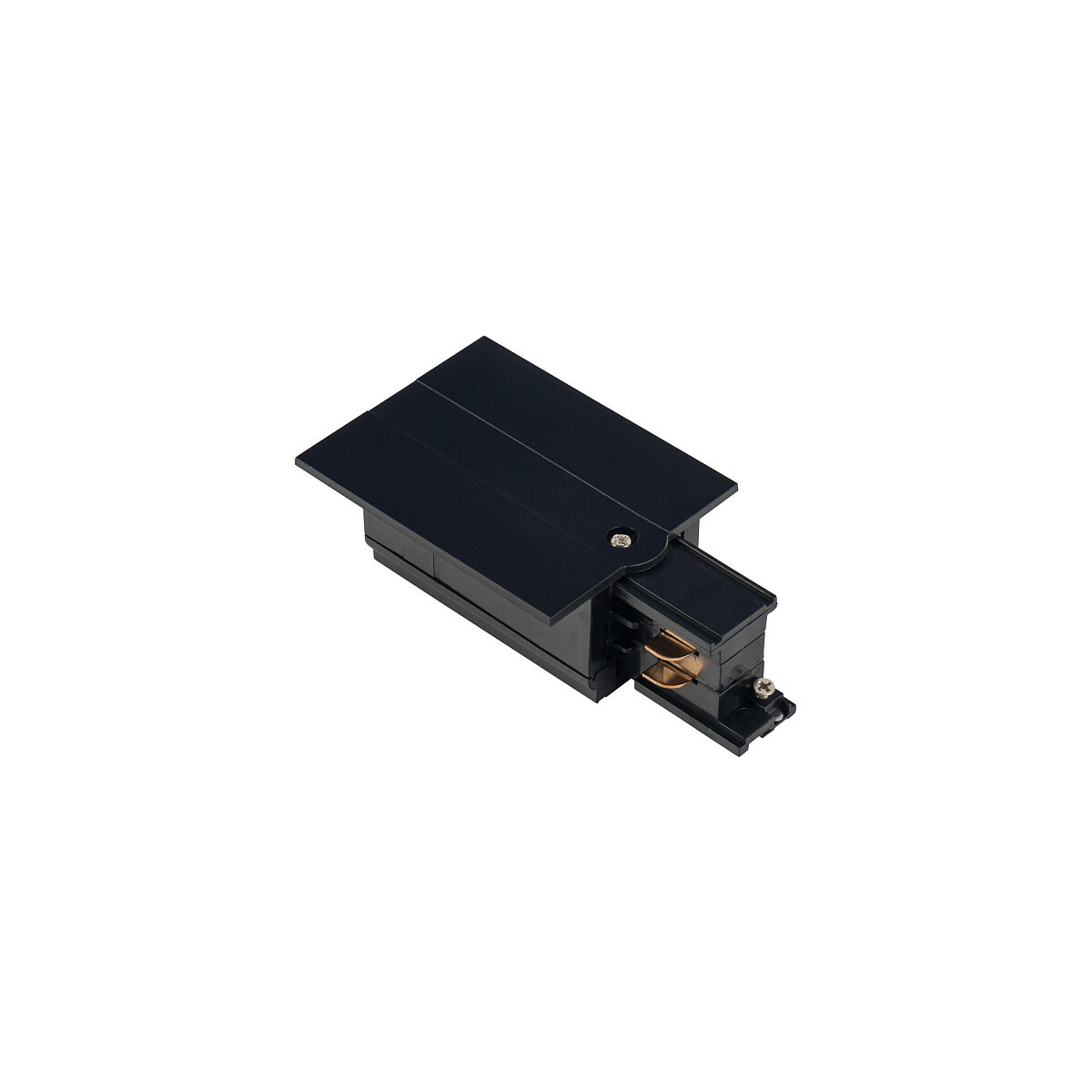

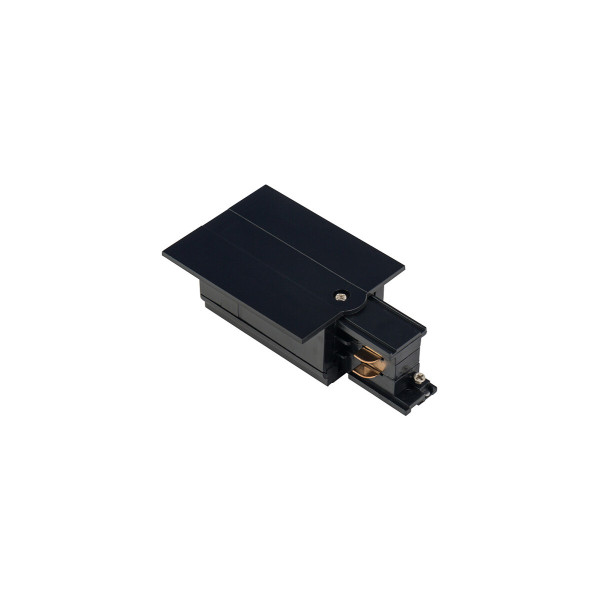

Ввод питания Nowodvorski CTLS 8235 PE-L чёрный

Ввод питания Nowodvorski CTLS левый (PE-L) для встраиваемой шины, чёрный

Ввод питания 8235 — торцевой блок, через который трёхфазная встраиваемая шина Nowodvorski CTLS подключается к сети. Его надвигают на конец шины, к которому с потолка подведён кабель; внутри ввода электрик подключает кабель ко всем трём линиям шины. Отдельный блок питания этой системе не нужен. Дальше питание идёт по всей собранной трассе через соединители CTLS.

У шины CTLS три отдельные линии: светильники, подключённые к разным линиям, включаются тремя независимыми группами с одной шины. Чтобы управлять группами отдельно, к месту ввода подводят кабель с отдельной линией на каждую группу — это закладывают в проводку до монтажа.

Правое или левое исполнение

Вводы CTLS бывают правые и левые: этот — левый PE-L (чёрный 8235, белый 8234), правый PE-R — чёрный 8690, белый 8691. Ввод встаёт на шину CTLS только в одном положении, поэтому правое или левое исполнение зависит от того, на каком конце шины стоит ввод. Определим это по плану трассы вместе с угловыми и Т-образными соединителями, которые тоже бывают правые и левые.

Куда ставится

На торец шины, к которому подведён кабель питания, — обычно в начало трассы. Трассу, собранную соединителями, можно питать от одного ввода; на свободные концы ставят заглушки.

Технические характеристики

• Тип: ввод питания торцевой, левый (PE-L)
• Система: Nowodvorski CTLS, встраиваемая трёхфазная шина, три линии
• Материал: пластик, медь
• Степень защиты: IP20 (сухие помещения)
• Цвет: чёрный
• Артикул: 8235 · Производитель: Nowodvorski (Польша) · Гарантия: 2 года

Что ещё нужно для трассы

• Встраиваемая шина CTLS — 1 м (чёрная 8692) или 2 м (чёрная 8694, белая 8695).
• Соединители на стыки отрезков: прямой (чёрный 8685, белый 8686), угловой правый L-R (чёрный 8231, белый 8230), угловой левый L-L (белый 8684), Т-образный T-L2 (чёрный 8240, белый 8238), Т-образный T-L1 (чёрный 8248, белый 8247), Т-образный T-R1 (чёрный 8246, белый 8245), Х-образный (чёрный 8680, белый 8678), гибкий (чёрный 8677, белый 8676).
• Заглушка (чёрная 8687, белая 8688) — на каждый свободный конец трассы.
• Трековые светильники серии CTLS.
• Крепление CTLS 8306 (стальное) — фиксирует встраиваемую шину в пазу потолка.

Совместимость

Только для встраиваемой шины CTLS — она и остальные её комплектующие в разделе Шинопровод врезной Nowodvorski CTLS, светильники — в разделе Трековые светильники Nowodvorski CTLS. Для накладной шины CTLS вводы свои — правые (чёрный 8713, белый 8712) и левые (чёрный 8233, белый 8232) — в разделе Шинопровод накладной Nowodvorski CTLS. Трековая система Nowodvorski PROFILE (однофазная) имеет другой профиль шины — её комплектующие с CTLS не сочетаются.
