Ввод питания Чёрный · SLE60

Ввод питания IN_LINE LIVE END 600 для 4-проводного шинопровода IN_LINE, чёрный

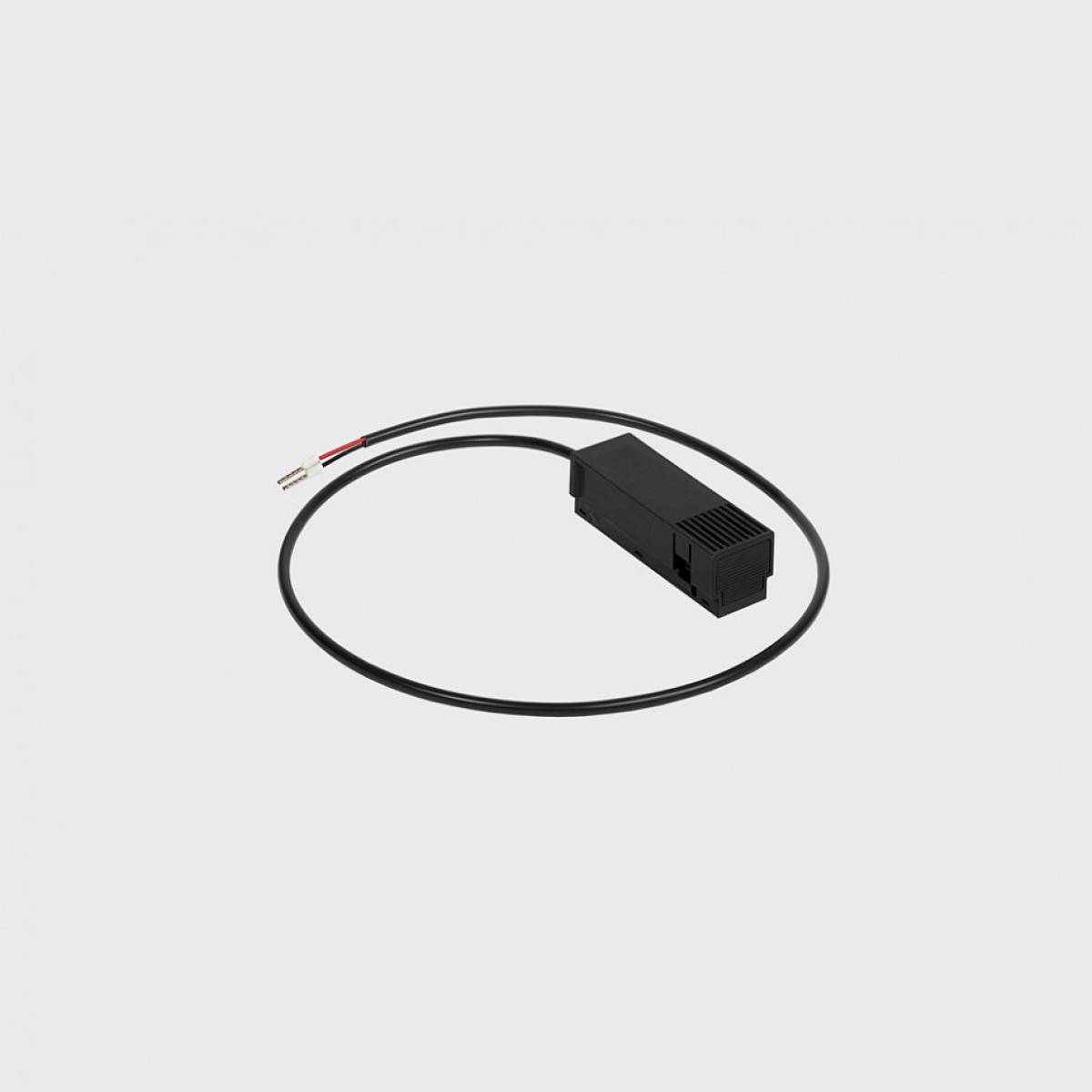

06.SLE60.BK.4x подаёт питание в 4-проводной шинопровод LTX IN_LINE от блока питания, который стоит отдельно от трассы. Корпус ввода длиной 100 мм, шириной 25 мм и высотой 24 мм вставляют в паз шинопровода у торца: нажимают кнопку на корпусе и заводят его в паз до щелчка. Кабель длиной 60 см ведут к блоку питания, а дальше ток идёт по всей собранной трассе через 4-проводные электрические соединители — трековые светильники работают в любом месте шинопровода.

В кабеле ввода две пары проводов: одна подаёт в шинопровод питание от блока, вторая нужна для управления светом. Для управления по протоколу DALI ко второй паре подключают линию от DALI-контроллера — каждым светильником тогда управляют отдельно; контроллера DALI в прайсе LTX нет, его подбираем под проект. Для двух групп на вторую пару подают питание от второго блока: каждая группа включается своей клавишей двухклавишного выключателя, а группу для светильника выбирают переключателем 1/2 на его адаптере. Без управления вторую пару не подключают. Корпус чёрный — в цвет чёрных шинопроводов 06.S200.BK.4x и 06.S300.BK.4x.

Куда ставится

В паз 4-проводного шинопровода IN_LINE у торца, к которому подходит кабель от блока питания, — накладного TRACK S, встраиваемого TRACK R или встраиваемого с рамкой TRACK T. Сам торец после этого закрывают заглушкой. Каждые 10 м трассы подключают к отдельному вводу питания. Блок питания ставят в месте с доступом для замены — шкаф, мебельный короб или ревизионный лючок. Кабеля 60 см хватает, когда блок питания стоит рядом с торцом трассы; если до него дальше, есть такой же ввод с кабелем 150 см — 06.SLE150.BK.4x.

Технические характеристики

• Тип: ввод питания (LIVE END), 4-проводной
• Система: LTX IN_LINE — 4-проводные шинопроводы TRACK S, TRACK R, TRACK T
• Кабель: 60 см, 4-проводной
• Корпус: длина 100 мм, ширина 25 мм, высота 24 мм; поликарбонат
• Степень защиты: IP20 (сухие помещения)
• Цвет: чёрный
• Артикул: 06.SLE60.BK.4x · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Блок питания, который стоит отдельно от трассы: 06.PSU.100.W/O (100 Вт), 06.PSU.200.W/O (200 Вт) или 06.PSU.250.W/O (250 Вт); для двух групп — два блока.
• Шинопровод 4-проводной, чёрный: накладной 06.S200.BK.4x (2 м) или 06.S300.BK.4x (3 м), встраиваемый 06.R200.BK.4x (2 м) или 06.R300.BK.4x (3 м), с рамкой 06.T200.BK.4x (2 м) или 06.T300.BK.4x (3 м).
• Заглушки, чёрные, по 2 шт. в наборе: 06.R/SECAP.BK — для шинопроводов S и R, 06.TECAP.BK — для шинопровода T.
• На прямые стыки отрезков S и R — линейный электрический соединитель 06.SLE00.BK.4x вместе с механическим 06.R/SLNCON.
• Для управления по DALI — DALI-контроллер: в прайсе LTX его нет, подбираем под проект.
• Трековые светильники IN_LINE в исполнении 2G (две группы) или DALI.4x (DALI).

Совместимость

Только для 4-проводных шинопроводов IN_LINE; на 2-проводную трассу ставят ввод без «.4x» — 06.SLE60.BK. Если блок питания должен стоять прямо в шинопроводе TRACK S, ввод не нужен: это блок IN_LINE POWER UNIT 06.PSU.100.BK.4x (100 Вт) или 06.PSU.200.BK.4x (200 Вт). Шинопроводы — в разделах IN_LINE TRACK S, IN_LINE TRACK R и IN_LINE TRACK T, блоки питания — в разделе блоки питания IN_LINE.
