Соединитель накладной L-образный IN_LINE SHORT CORNER S HR Чёрный

L-образный накладной соединитель IN_LINE SHORT CORNER S HR для низкой шины SHORT TRACK S, чёрный

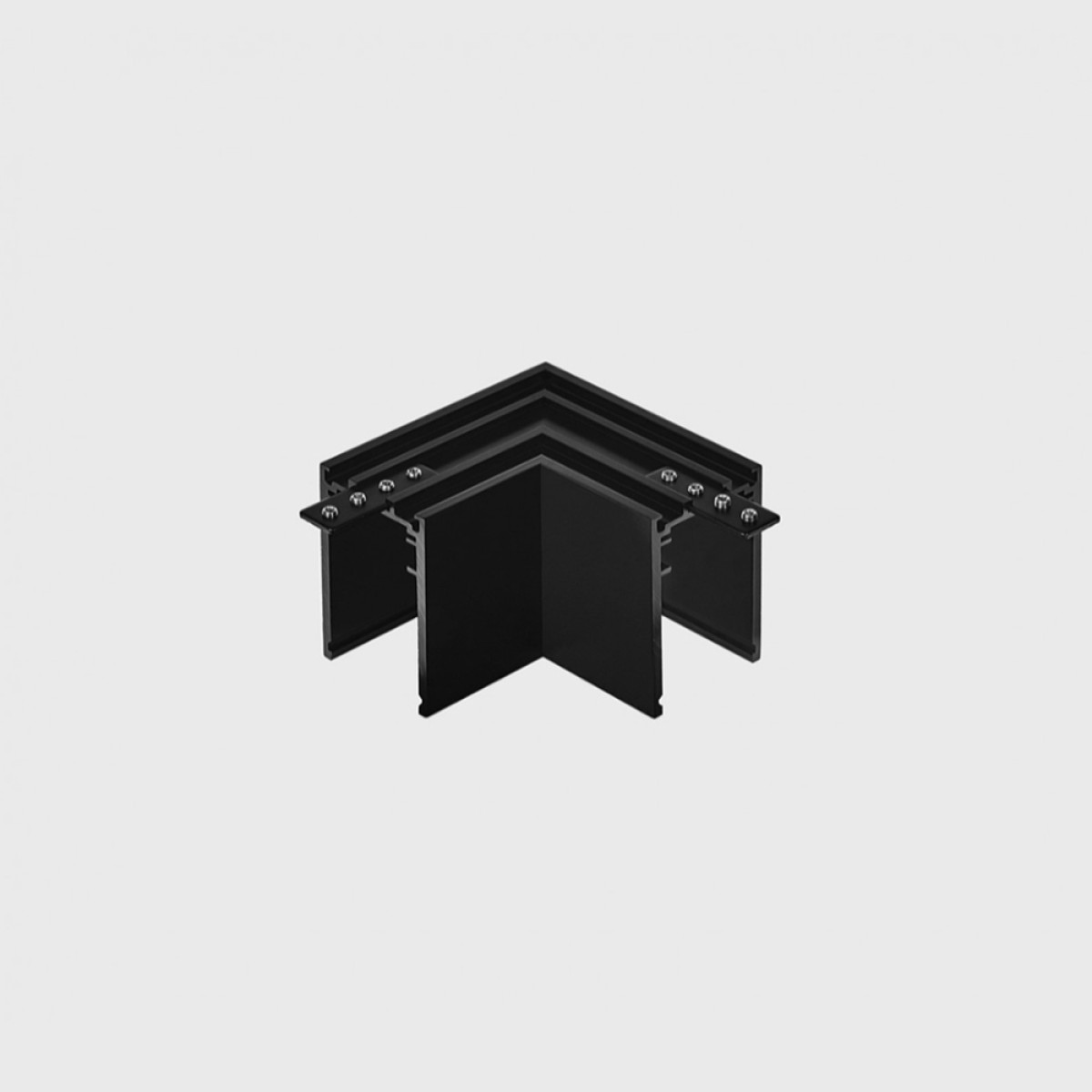

06.SS90HR.BK поворачивает трассу низкой накладной шины LTX IN_LINE SHORT TRACK S на 90°: он стыкует два отрезка под прямым углом и держит геометрию поворота. Угол той же высоты, что и профиль шины, — 37 мм.

Угол алюминиевый и механический. К торцам шины его крепят двумя механическими соединителями 06.R/SLNCON из нержавеющей стали на винтах — они есть в комплекте. Ток через поворот передаёт отдельный гибкий электрический соединитель IN_LINE ELECTRICAL JOINT FLEX 06.S2LE60.BK: один его контактный блок вставляют в паз одного отрезка у торца, второй — в паз второго, кабель огибает угол.

Куда ставится

На поворот трассы SHORT TRACK S под прямым углом — на накладной или подвесной трассе. Других углов для этой шины нет: углы IN_LINE TRACK S рассчитаны на профиль высотой 54 мм. Шина SHORT TRACK S 2-проводная: группового управления и DALI по ней нет. Корпус чёрный, как и профиль чёрной шины 06.SS300.BK, поэтому поворот на потолке одного цвета с линией.

Технические характеристики

• Тип: соединитель угловой L-образный, механический
• Система: LTX IN_LINE, низкая накладная / подвесная шина IN_LINE SHORT TRACK S
• Размеры: стороны угла — по 58 мм, высота — 37 мм
• Материал: алюминий
• В комплекте: 2 механических соединителя 06.R/SLNCON
• Степень защиты: IP20 (сухие помещения)
• Цвет: чёрный
• Артикул: 06.SS90HR.BK · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Шина SHORT TRACK S, чёрная: 06.SS300.BK (3 м, две заглушки в комплекте).
• Гибкий электрический соединитель на этот угол — 06.S2LE60.BK (чёрный, 2-проводный).
• На прямые стыки — линейный электрический соединитель 06.SLE00.BK вместе с механическим 06.R/SLNCON.
• Питание: ввод 06.SLE60.BK (кабель 60 см) от отдельного блока питания; блок подбираем под мощность светильников, каждые 10 м трассы — отдельное подключение.
• Дополнительные заглушки 06.SSCAP.BK (чёрные, 2 шт. в наборе) — если свободных торцов у трассы больше двух.
• Трековые светильники IN_LINE в 2-проводном исполнении.

Совместимость

Только для низкой шины IN_LINE SHORT TRACK S. Шины и комплектующие — в разделе IN_LINE TRACK S, светильники — в разделе трековые светильники IN_LINE, блоки питания — в разделе блоки питания IN_LINE. Для шины TRACK S высотой 54 мм есть свои углы — механический 06.S90HR.BK и электрический 06.SE90HR.BK.
