Соединитель лин. электрический Белый

Линейный электрический соединитель IN_LINE ELECTRICAL JOINT для прямого стыка шин IN_LINE, 4-проводный, белый

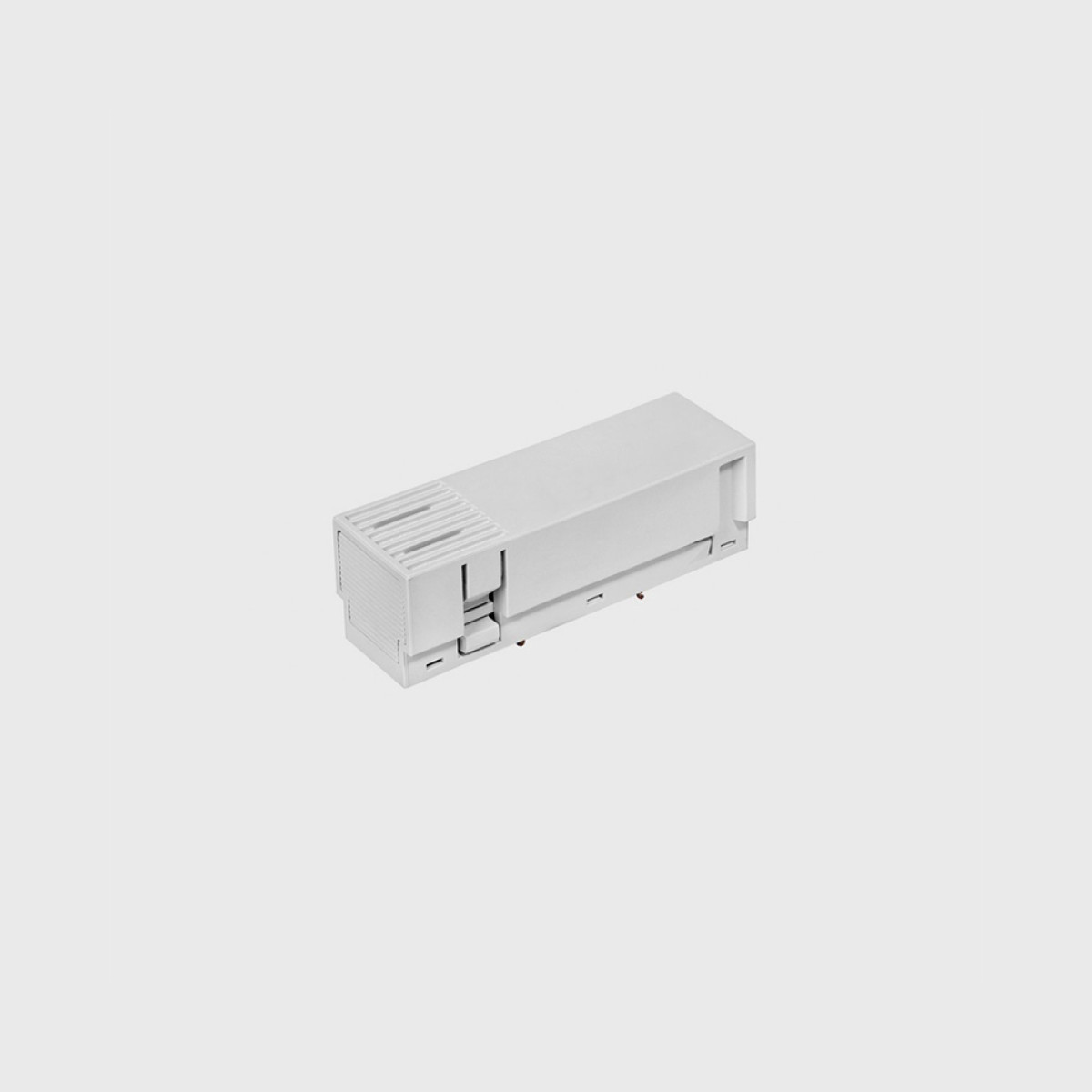

06.SLE00.WH.4x передаёт питание через прямой стык двух отрезков шины LTX IN_LINE. Это контактный блок без кабеля: его вставляют в паз шины так, чтобы он перекрыл стык, и ток идёт из одного отрезка в следующий. Механически стык скрепляет отдельный механический соединитель — 06.R/SLNCON для шин TRACK R и TRACK S или 06.TLNCON для шины TRACK T.

Блок того же размера, что и ввод питания IN_LINE LIVE END 06.SLE60.WH.4x, только без кабеля: длиной 100 мм, шириной 25 мм и высотой 24 мм, корпус из поликарбоната. Соединитель 4-проводный — для 4-проводных шин: через стык проходят и питание, и линия управления, поэтому светильники на обоих отрезках управляются одинаково — двумя группами с двухклавишного выключателя или каждый отдельно по DALI.

Куда ставится

На каждый прямой стык двух отрезков, через который питание должно пройти дальше по трассе, — в шинах IN_LINE TRACK S (накладная), TRACK R (встраиваемая), TRACK T (встраиваемая с рамкой). На повороты ставят другие соединители: на механических углах питание передаёт гибкий 06.S2LE60.WH.4x, а электрические углы накладной шины TRACK S передают его сами. Цвет — как у белой шины 06.S200.WH.4x: блок стоит в пазу и по цвету совпадает с профилем.

Технические характеристики

• Тип: соединитель линейный электрический, без кабеля
• Система: LTX IN_LINE — шины TRACK S, TRACK R, TRACK T
• Проводность: 4-проводный
• Размеры: длина 100 мм, ширина 25 мм, высота 24 мм
• Материал: поликарбонат
• Степень защиты: IP20 (сухие помещения)
• Цвет: белый
• Артикул: 06.SLE00.WH.4x · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Механический соединитель на тот же стык: 06.R/SLNCON (нержавеющая сталь) — для TRACK S и TRACK R; 06.TLNCON — для TRACK T.
• Шина IN_LINE, 4-проводная, белая: TRACK S — 06.S200.WH.4x (2 м) и 06.S300.WH.4x (3 м); TRACK R — 06.R200.WH.4x (2 м) и 06.R300.WH.4x (3 м); TRACK T — 06.T200.WH.4x (2 м) и 06.T300.WH.4x (3 м).
• Заглушки на торцы трассы — под свою шину, белые, по 2 шт. в наборе: 06.R/SECAP.WH (TRACK S и TRACK R), 06.TECAP.WH (TRACK T).
• Питание: ввод 06.SLE60.WH.4x (кабель 60 см) или 06.SLE150.WH.4x (кабель 150 см) от отдельного блока питания, а для шины TRACK S — также блок IN_LINE POWER UNIT прямо в шине: 06.PSU.100.WH.4x (100 Вт) или 06.PSU.200.WH.4x (200 Вт). Каждые 10 м трассы — отдельное подключение.
• Для управления по DALI — DALI-контроллер: в прайсе LTX его нет, подбираем под проект. Линию DALI подводят к 4-проводному вводу питания или к блоку IN_LINE POWER UNIT отдельной парой проводов.
• Трековые светильники IN_LINE в исполнении 2G (две группы) или DALI.4x (DALI).

Совместимость

Только для шин IN_LINE той же проводности: 2-проводный соединитель — на 2-проводную шину, 4-проводный, с «.4x» в артикуле, — на 4-проводную. Шины и комплектующие — в разделах IN_LINE TRACK S, IN_LINE TRACK R и IN_LINE TRACK T, блоки питания — в разделе блоки питания IN_LINE. Низкая шина SHORT TRACK S только 2-проводная — для неё есть 06.SLE00.WH без «.4x».
