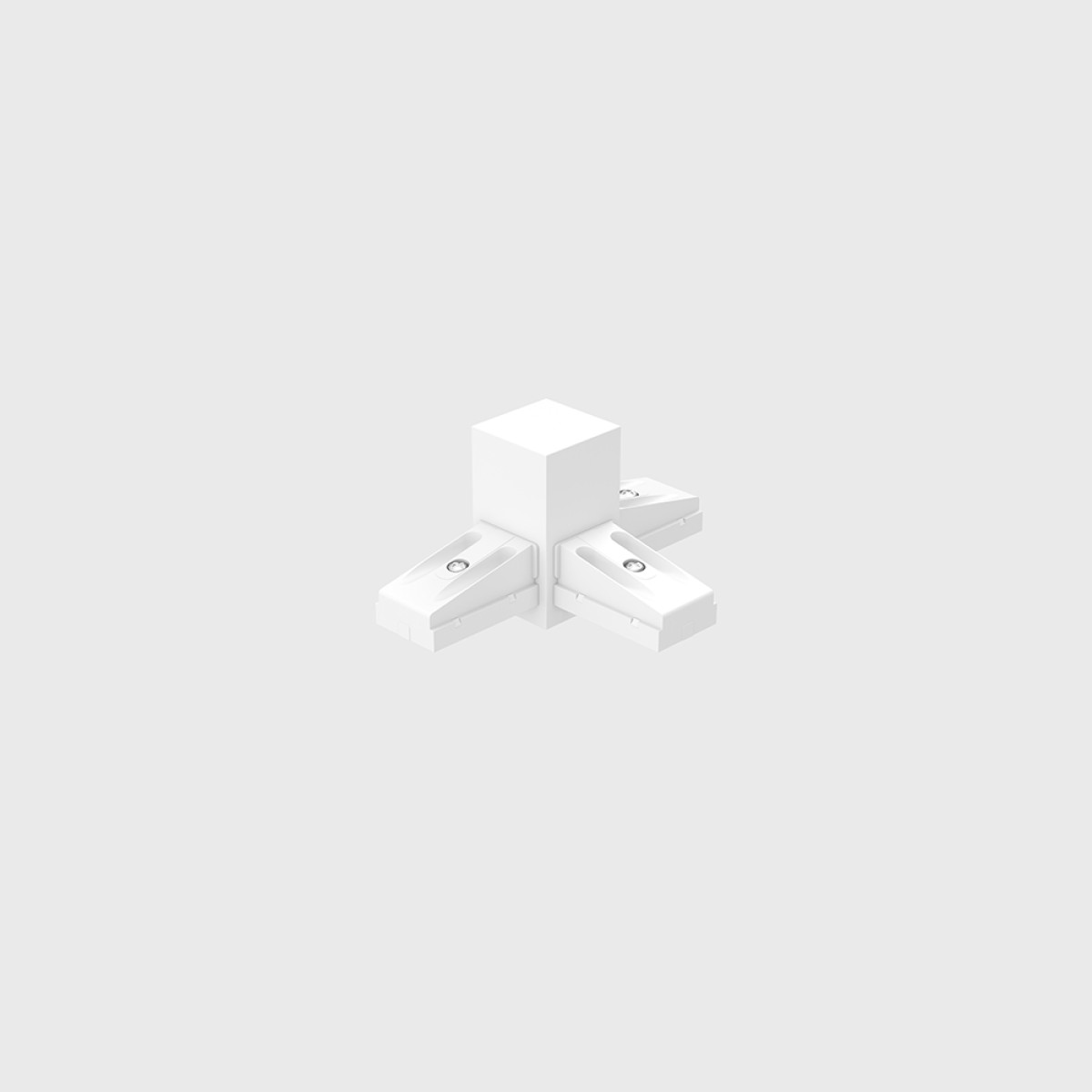

Соединитель электрический Т-образный накладной IN_LINE CORNER Т Белый (2-проводный)

Т-образный электрический соединитель IN_LINE CORNER T, левый, для шины IN_LINE TRACK S, 2-проводный, белый

06.SETLHR.WH делает разветвление на накладной шине LTX IN_LINE TRACK S: в нём сходятся три отрезка — линия идёт дальше прямо, а от неё под прямым углом отходит ветка. Питание соединитель передаёт во все три отрезка, поэтому светильники на ветке работают от той же линии.

Корпус алюминиевый, с тремя контактными плечами, которые заводят в торцы отрезков. Соединитель левого исполнения: левый и правый отличаются стороной, с которой отходит ветка, и в сетке из шин их ставят по противоположным сторонам контура. Соединитель 2-проводный — под 2-проводную шину 06.S200.WH и 06.S300.WH; светильники на такой трассе включаются выключателем.

Куда ставится

В место, где от линии отходит поперечная ветка, — например, на периметре сетки из шин, откуда линия идёт внутрь контура. Соединитель с веткой в другую сторону — 06.SETRHR.WH. Для пересечения двух линий — Х-образный 06.SEQHR.WH, для простого поворота — L-образный 06.SE90HR.WH. Цвет — как у белой шины 06.S200.WH.

Технические характеристики

• Тип: соединитель электрический Т-образный, левый
• Система: LTX IN_LINE, накладная шина IN_LINE TRACK S
• Проводность: 2-проводный
• Размеры: длина 110 мм, ширина 70 мм, высота 54 мм
• Материал: алюминий
• Крепление: три плеча — в торцы шины
• Степень защиты: IP20 (сухие помещения)
• Цвет: белый
• Артикул: 06.SETLHR.WH · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Отрезки накладной шины IN_LINE TRACK S, 2-проводные, белые: 06.S200.WH (2 м) и 06.S300.WH (3 м).
• Заглушки 06.R/SECAP.WH (белые, 2 шт. в наборе) — на свободные торцы трассы; в трассе с ответвлениями их считаем по плану.
• Питание, 2-проводное, белое: ввод 06.SLE60.WH (кабель 60 см) или 06.SLE150.WH (кабель 150 см) от отдельного блока питания либо блок питания IN_LINE POWER UNIT; блок подбираем под длину трассы и мощность светильников, каждые 10 м трассы — отдельное подключение.
• Трековые светильники IN_LINE в 2-проводном исполнении.

Совместимость

Только для накладной шины IN_LINE TRACK S той же проводности: 2-проводный соединитель — на 2-проводную шину, 4-проводный, с «.4x» в артикуле, — на 4-проводную. Шины и остальные комплектующие — в разделе IN_LINE TRACK S, светильники — в разделе трековые светильники IN_LINE, блоки питания — в разделе блоки питания IN_LINE. Для встраиваемой шины TRACK R есть свой Т-образный соединитель — 06.RTHR.WH.

Почему Plafon

Разложим трассу с ответвлениями на отрезки, посчитаем левые и правые тройники, заглушки и питание и подготовим спецификацию с коммерческим предложением. Пришлите план потолка — подберём комплект.
