Соединитель электрический прямий накладной IN_LINE CORNER 180 Чёрный

Прямой электрический соединитель IN_LINE CORNER 180 для шины IN_LINE TRACK S, 4-проводный, чёрный

06.SE180HR.BK.4x стыкует два отрезка накладной шины LTX IN_LINE TRACK S в одну прямую линию и передаёт питание из одного отрезка в следующий. Его ставят, когда прямая трасса длиннее одного отрезка шины и линию собирают из нескольких отрезков.

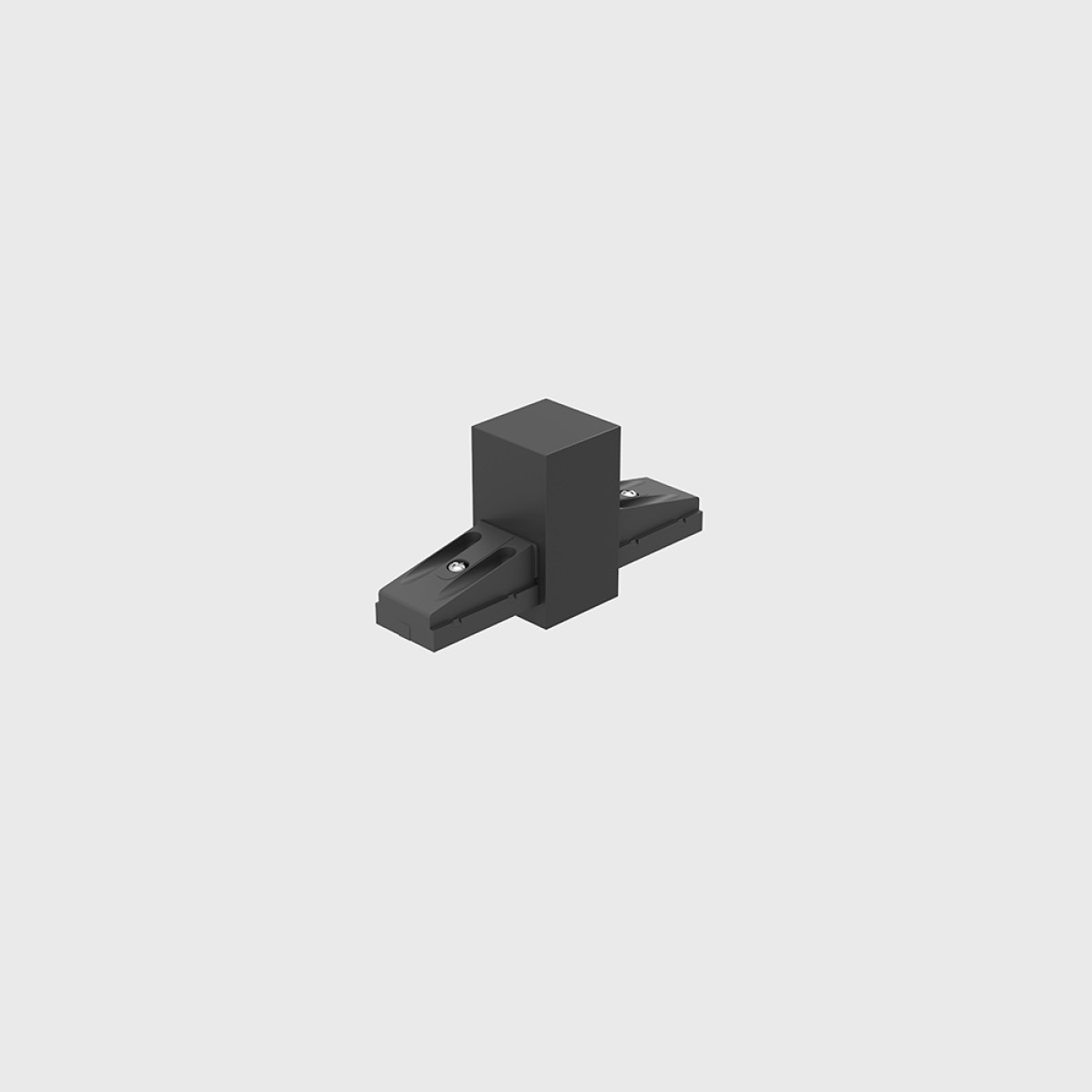

Посередине — алюминиевый корпус, с двух сторон — контактные плечи. Плечи заводят в торцы двух отрезков, корпус остаётся между ними и прикручивается к потолку шурупом. Соединитель 4-проводный — под 4-проводную шину 06.S200.BK.4x и 06.S300.BK.4x: через него дальше по трассе идут и питание, и линия управления, поэтому светильники за стыком управляются так же, как и остальная трасса, — двумя группами с двухклавишного выключателя или каждый отдельно по DALI.

Куда ставится

На прямой стык двух отрезков накладной трассы IN_LINE TRACK S; свободные концы линии закрывают заглушками 06.R/SECAP.BK. Прямой стык можно собрать и без корпуса между отрезками: линейный электрический соединитель 06.SLE00.BK.4x в пазу шины передаёт питание, а механический соединитель 06.R/SLNCON скрепляет профили. Корпус чёрный, как и профиль чёрной шины, поэтому стык на потолке одного цвета с линией.

Технические характеристики

• Тип: соединитель электрический прямой (180°)
• Система: LTX IN_LINE, накладная шина IN_LINE TRACK S
• Проводность: 4-проводный
• Размеры: длина 110 мм, ширина 30 мм, высота 54 мм
• Материал: алюминий
• Крепление: плечи — в торцы шины, корпус — шурупом к потолку
• Степень защиты: IP20 (сухие помещения)
• Цвет: чёрный
• Артикул: 06.SE180HR.BK.4x · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Отрезки накладной шины IN_LINE TRACK S, 4-проводные, чёрные: 06.S200.BK.4x (2 м) и 06.S300.BK.4x (3 м).
• Заглушки 06.R/SECAP.BK (чёрные, 2 шт. в наборе) — на каждый свободный торец трассы.
• Питание, 4-проводное, чёрное: блок питания IN_LINE POWER UNIT, который ставится прямо в шину, — 06.PSU.100.BK.4x (100 Вт) или 06.PSU.200.BK.4x (200 Вт); если блок питания стоит отдельно от трассы — ввод 06.SLE60.BK.4x (кабель 60 см) или 06.SLE150.BK.4x (кабель 150 см). Каждые 10 м трассы — отдельное подключение, на одну цепь — до 400 Вт.
• Для управления по DALI — DALI-контроллер: в прайсе LTX его нет, подбираем под проект. Линию DALI подводят к блоку IN_LINE POWER UNIT отдельной парой проводов в его кабеле или к 4-проводному вводу питания.
• Трековые светильники IN_LINE в исполнении 2G (две группы) или DALI.4x (DALI).

Совместимость

Только для накладной шины IN_LINE TRACK S той же проводности: 2-проводный соединитель — на 2-проводную шину, 4-проводный, с «.4x» в артикуле, — на 4-проводную. Шины и остальные комплектующие — в разделе IN_LINE TRACK S, светильники — в разделе трековые светильники IN_LINE, блоки питания — в разделе блоки питания IN_LINE. На поворотах той же трассы ставят углы 06.SE90HR.BK.4x или 06.SE120HR.BK.4x или гибкий 06.SEFLHR.BK.4x.
