Соединитель электрический L-образный накладной IN_LINE CORNER 90 Белый (2-проводный)

Электрический L-образный соединитель IN_LINE CORNER 90 для шины IN_LINE TRACK S, 2-проводный, белый

06.SE90HR.WH соединяет под прямым углом два отрезка накладной шины LTX IN_LINE TRACK S — так трасса поворачивает на 90° в плоскости потолка. Это электрический соединитель: он жёстко держит угол и одновременно передаёт питание из одного отрезка в следующий, поэтому светильники за поворотом работают от той же линии.

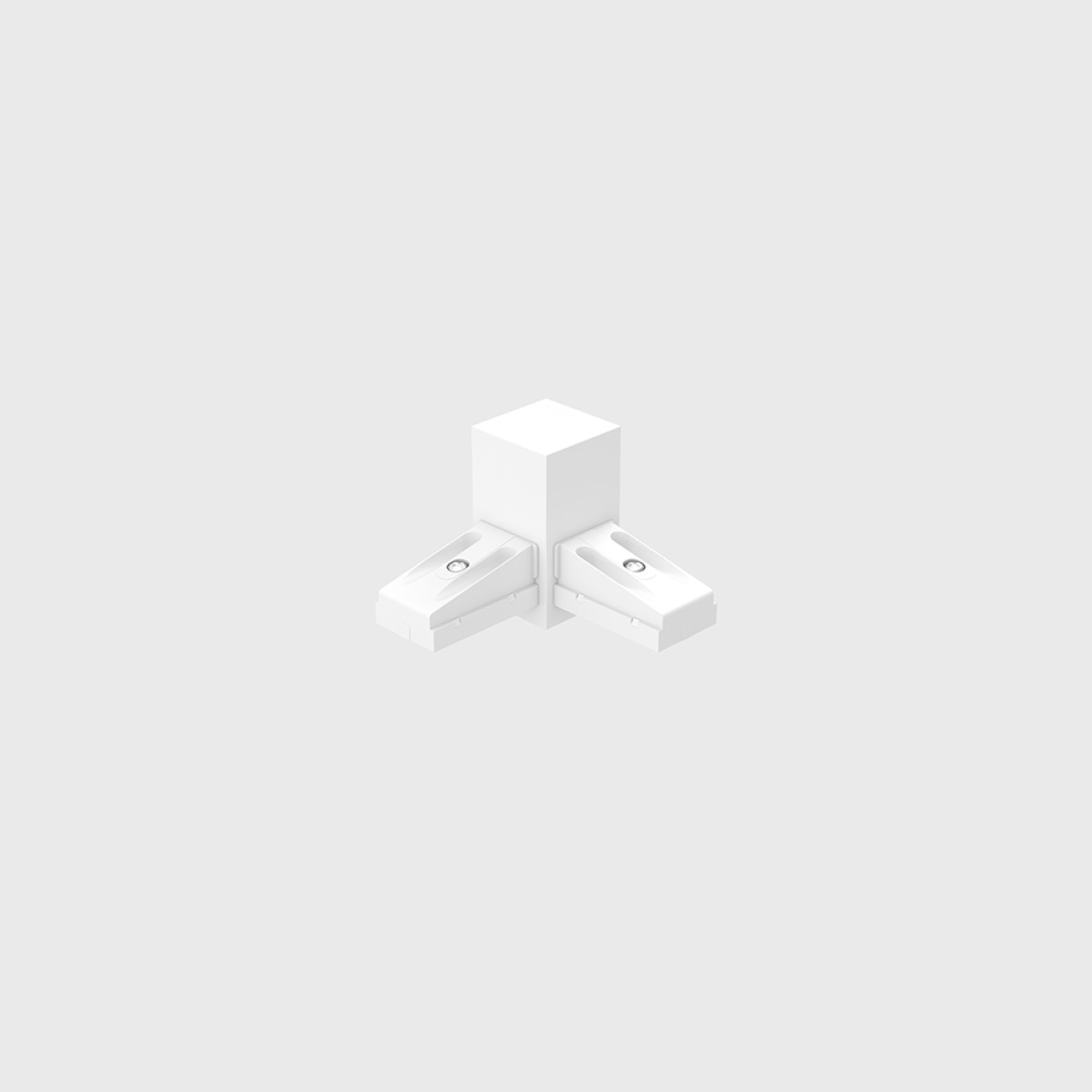

Корпус соединителя алюминиевый, с двумя контактными плечами. Плечи заводят в торцы отрезков, после чего корпус прикручивают к потолку шурупом. Отдельный гибкий кабель на поворот, как на механических углах 06.S90HR.WH, здесь не нужен. Соединитель 2-проводный — под 2-проводную шину 06.S200.WH и 06.S300.WH; светильники на такой трассе включаются выключателем.

Куда ставится

На поворот трассы под прямым углом, когда оба отрезка идут по потолку. Такими углами замыкают прямоугольный контур, а в сетке из шин их ставят во внешние углы. Для других поворотов той же трассы — свои соединители: 06.SE120HR.WH — на 120°, а для ответвлений — Т-образные 06.SETLHR.WH и 06.SETRHR.WH и Х-образный 06.SEQHR.WH. Переход с потолка на стену делает механический угол 06.S90IN.WH с гибким соединителем 06.S2LE60.WH. Цвет — как у белой шины 06.S200.WH.

Технические характеристики

• Тип: соединитель электрический L-образный, поворот на 90°
• Система: LTX IN_LINE, накладная шина IN_LINE TRACK S
• Проводность: 2-проводный
• Размеры: стороны угла — по 70 мм, высота — 54 мм
• Материал: алюминий
• Крепление: плечи — в торцы шины, корпус — шурупом к потолку
• Степень защиты: IP20 (сухие помещения)
• Цвет: белый
• Артикул: 06.SE90HR.WH · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Отрезки накладной шины IN_LINE TRACK S, 2-проводные, белые: 06.S200.WH (2 м) и 06.S300.WH (3 м).
• Заглушки 06.R/SECAP.WH (белые, 2 шт. в наборе) — на каждый свободный торец трассы.
• Питание, 2-проводное, белое: ввод 06.SLE60.WH (кабель 60 см) или 06.SLE150.WH (кабель 150 см) от отдельного блока питания либо блок питания IN_LINE POWER UNIT; блок подбираем под длину трассы и мощность светильников, каждые 10 м трассы — отдельное подключение.
• Трековые светильники IN_LINE в 2-проводном исполнении.

Совместимость

Только для накладной шины IN_LINE TRACK S той же проводности: 2-проводный соединитель — на 2-проводную шину, 4-проводный, с «.4x» в артикуле, — на 4-проводную. Шины и остальные комплектующие — в разделе IN_LINE TRACK S, светильники — в разделе трековые светильники IN_LINE, блоки питания — в разделе блоки питания IN_LINE. У низкой шины SHORT TRACK S свой угол — 06.SS90HR.WH, у встраиваемой шины TRACK R — угол 06.R90HR.WH.
