Соединитель электрический Х-образный накладной IN_LINE CORNER X Белый (2-проводный)

Х-образный электрический соединитель IN_LINE CORNER X для шины IN_LINE TRACK S, 2-проводный, белый

06.SEQHR.WH — крестовина для накладной шины LTX IN_LINE TRACK S: в ней сходятся четыре отрезка шины, которые пересекаются под прямым углом, и питание расходится во все четыре стороны. Так из отдельных линий собирают на потолке сетку, и светильники работают на каждом её отрезке.

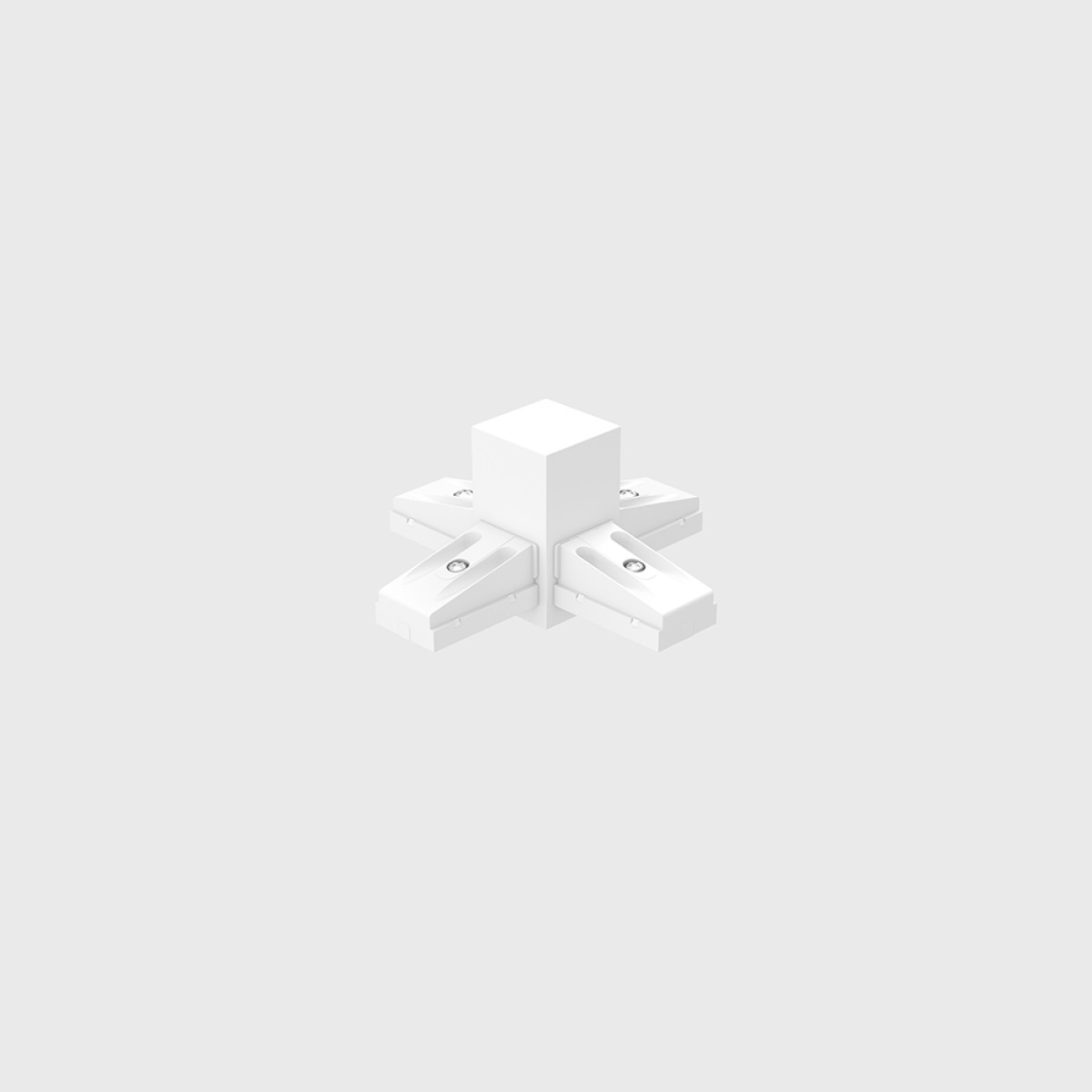

Корпус алюминиевый, с четырьмя контактными плечами под прямым углом друг к другу: каждое плечо заводят в торец своего отрезка. Соединитель 2-проводный — под 2-проводную шину 06.S200.WH и 06.S300.WH; светильники на такой трассе включаются выключателем.

Куда ставится

В точку, где две линии трассы пересекаются, — в центр сетки из шин. По периметру такой сетки ставят Т-образные соединители 06.SETLHR.WH и 06.SETRHR.WH, во внешние углы — L-образные 06.SE90HR.WH. Цвет — как у белой шины 06.S200.WH.

Технические характеристики

• Тип: соединитель электрический Х-образный (крестовина)
• Система: LTX IN_LINE, накладная шина IN_LINE TRACK S
• Проводность: 2-проводный
• Размеры: длина и ширина — по 110 мм, высота — 54 мм
• Материал: алюминий
• Крепление: четыре плеча — в торцы шины
• Степень защиты: IP20 (сухие помещения)
• Цвет: белый
• Артикул: 06.SEQHR.WH · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Отрезки накладной шины IN_LINE TRACK S, 2-проводные, белые: 06.S200.WH (2 м) и 06.S300.WH (3 м).
• Заглушки 06.R/SECAP.WH (белые, 2 шт. в наборе) — на свободные торцы трассы; в трассе с ответвлениями их считаем по плану.
• Питание, 2-проводное, белое: ввод 06.SLE60.WH (кабель 60 см) или 06.SLE150.WH (кабель 150 см) от отдельного блока питания либо блок питания IN_LINE POWER UNIT; блок подбираем под длину трассы и мощность светильников, каждые 10 м трассы — отдельное подключение.
• Трековые светильники IN_LINE в 2-проводном исполнении.

Совместимость

Только для накладной шины IN_LINE TRACK S той же проводности: 2-проводный соединитель — на 2-проводную шину, 4-проводный, с «.4x» в артикуле, — на 4-проводную. Шины и остальные комплектующие — в разделе IN_LINE TRACK S, светильники — в разделе трековые светильники IN_LINE, блоки питания — в разделе блоки питания IN_LINE. Для встраиваемой шины TRACK R есть свой Х-образный соединитель — 06.RXHR.WH.
