Шинопровод встроенный с рамкой IN_LINE TRACK T 48V DC Чёрный 3000 мм

Шинопровод встраиваемый с рамкой IN_LINE TRACK T, 3 м, 4-проводной, чёрный

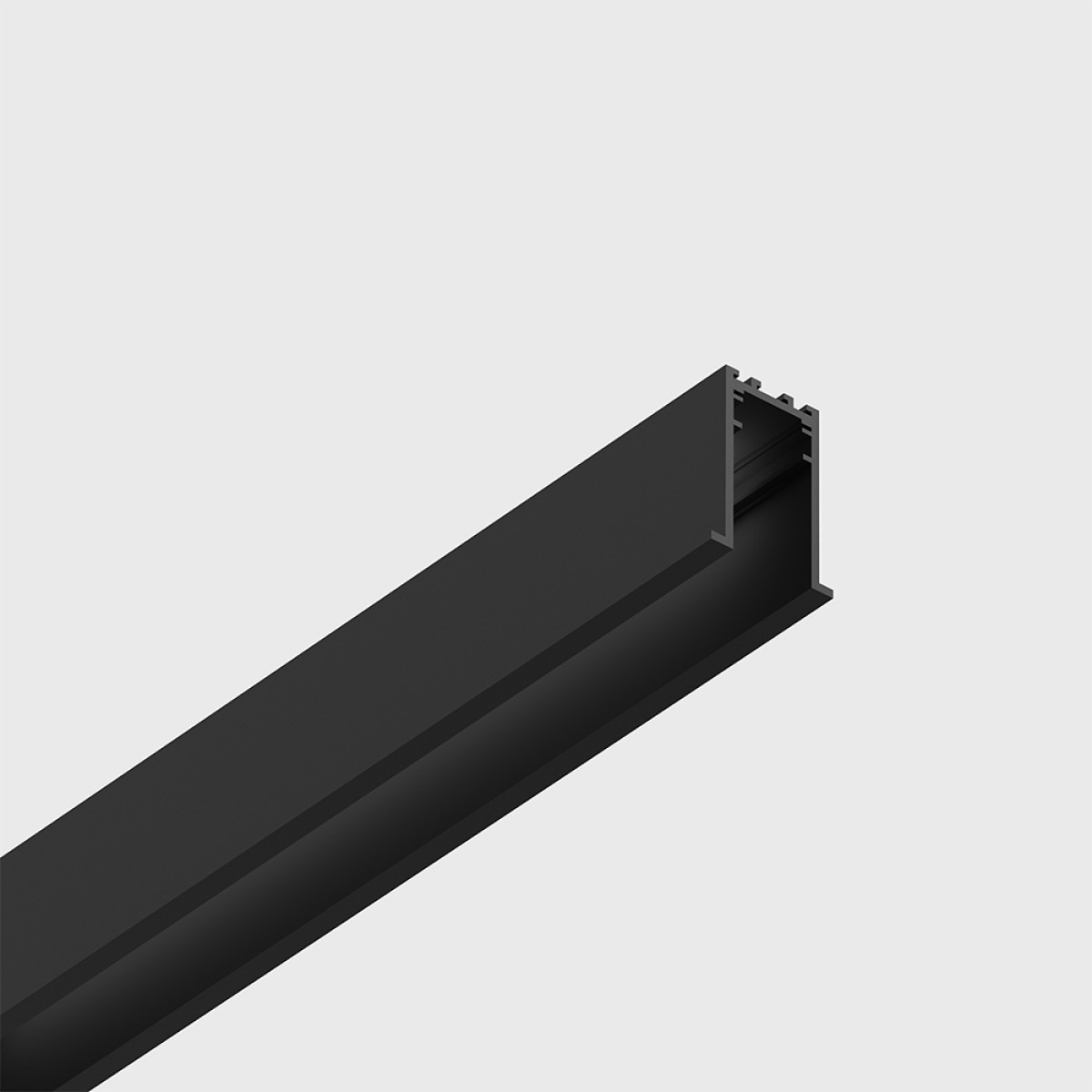

06.T300.BK.4x — трёхметровый отрезок встраиваемого шинопровода LTX IN_LINE TRACK T с рамкой в чёрном цвете. Его ставят в уже отделанный потолок: в нём прорезают щель шириной 35 мм, вводят туда шину, а рамка профиля шириной 40 мм ложится на потолок снизу и закрывает края прорези. В паз шины устанавливают трековые светильники IN_LINE: светильник фиксирует механическая кнопка, а когда меняется расстановка мебели, его вынимают и ставят в другое место трассы. Отрезок можно укоротить — шину режут в любом месте с точностью до миллиметра.

Шина 4-проводная, и это даёт два способа управления светом. Первый — две группы светильников, которые включают отдельно, например двухклавишным выключателем: трассу питают два блока питания, каждый от своей линии сети, оба через один 4-проводной ввод 06.SLE60.BK.4x — одна пара его проводов ведёт первую группу, вторая — вторую, а светильник в исполнении 2G переводят в нужную группу переключателем 1/2 на его адаптере. Второй — управлять каждым светильником отдельно по протоколу DALI: блок питания подключают к одной паре проводов ввода, а на вторую пару заводят линию DALI от DALI-регулятора или шлюза (DALI, Casambi/Bluetooth, DALI/KNX); светильники для этого берут с пометкой DALI.4x в артикуле. Регуляторов и шлюзов DALI в прайсе LTX нет — их подбираем под ваш проект.

Куда ставится и как собрать трассу

В потолок толщиной от 10 мм, над которым есть не меньше 80 мм свободного пространства; так же шину ставят в деревянные панели на потолке и на стене. На шину надевают потолочное крепление 06.TCB.BK, вводят её в прорезь и затягивают винт крепления снизу через паз — крепление упирается в потолок сверху и прижимает к нему рамку. Трассу собирают из отрезков 2 м (06.T200.BK.4x) и 3 м (06.T300.BK.4x). На прямых стыках отрезки скрепляет механический соединитель 06.TLNCON, питание дальше передаёт линейный электрический соединитель 06.SLE00.BK.4x; поворот на 90° делает угловой соединитель 06.T90HR.BK (в комплекте 2 соединителя 06.TLNCON), ток через угол передаёт гибкий соединитель 06.S2LE60.BK.4x. Каждые 10 м трассы получают отдельное подключение питания. Заглушки, угол, электрические соединители и вводы ниже — чёрные, как и шина.

Технические характеристики

• Тип: шинопровод встраиваемый с рамкой, 4-проводной
• Система: LTX IN_LINE TRACK T
• Длина: 3000 мм, укорачивается под размер
• Профиль: рамка шириной 40 мм, высота 54 мм
• Прорезь в потолке: 35 мм; толщина потолка — от 10 мм, свободное пространство над ним — от 80 мм
• Материал: алюминий
• Монтаж: в готовый потолок или деревянные панели, на креплениях 06.TCB.BK
• Комплектация: заглушки, соединители и ввод питания покупают отдельно
• Степень защиты: IP20 (сухие помещения)
• Цвет: чёрный
• Артикул: 06.T300.BK.4x · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Ввод питания, 4-проводной, чёрный: 06.SLE60.BK.4x (кабель 60 см) или 06.SLE150.BK.4x (кабель 150 см) — его вставляют в паз шины у торца.
• Блок питания ставят отдельно от трассы — в щитке или в ревизионном люке, с доступом для замены; мощность подбираем под светильники трассы.
• Заглушки 06.TECAP.BK (чёрные, 2 шт. в наборе) — на каждый торец трассы.
• Потолочные крепления 06.TCB.BK (чёрные) — ими шину прижимают к потолку; сколько креплений нужно на вашу трассу, посчитаем.
• На прямые стыки — механический соединитель 06.TLNCON и линейный электрический соединитель 06.SLE00.BK.4x (чёрный, 4-проводной).
• На поворот — угловой соединитель 06.T90HR.BK (чёрный) и гибкий электрический соединитель 06.S2LE60.BK.4x.
• Накладка 06.R/SCOV200.BK (2 м) или 06.R/SCOV300.BK (3 м), чёрная, — закрывает пустую часть паза между светильниками.
• Для управления по DALI — DALI-регулятор или шлюз: в прайсе LTX их нет, подбираем под проект.
• Трековые светильники IN_LINE в исполнении 2G или DALI.4x.

Совместимость

Только для трассы IN_LINE TRACK T: угол, заглушки, крепления и механический соединитель к ней свои, с буквой T в артикуле. Электрические комплектующие — 4-проводные, с «.4x» в артикуле. Остальные шины и комплектующие — в разделе IN_LINE TRACK T, светильники — в разделе трековые светильники IN_LINE, блоки питания — в разделе блоки питания IN_LINE. Встраиваемый вариант без рамки, под шпаклёвку, — в разделе IN_LINE TRACK R.

Почему Plafon

Разложим трассу на отрезки, посчитаем крепления, соединители, заглушки и вводы питания, распределим светильники на группы или адреса DALI и подготовим спецификацию с коммерческим предложением. Пришлите план потолка или стены с панелями — подберём комплект.
