Шинопровод встроенный Белый 2000 мм

Шинопровод встраиваемый IN_LINE TRACK R, 2 м, 4-проводной, белый

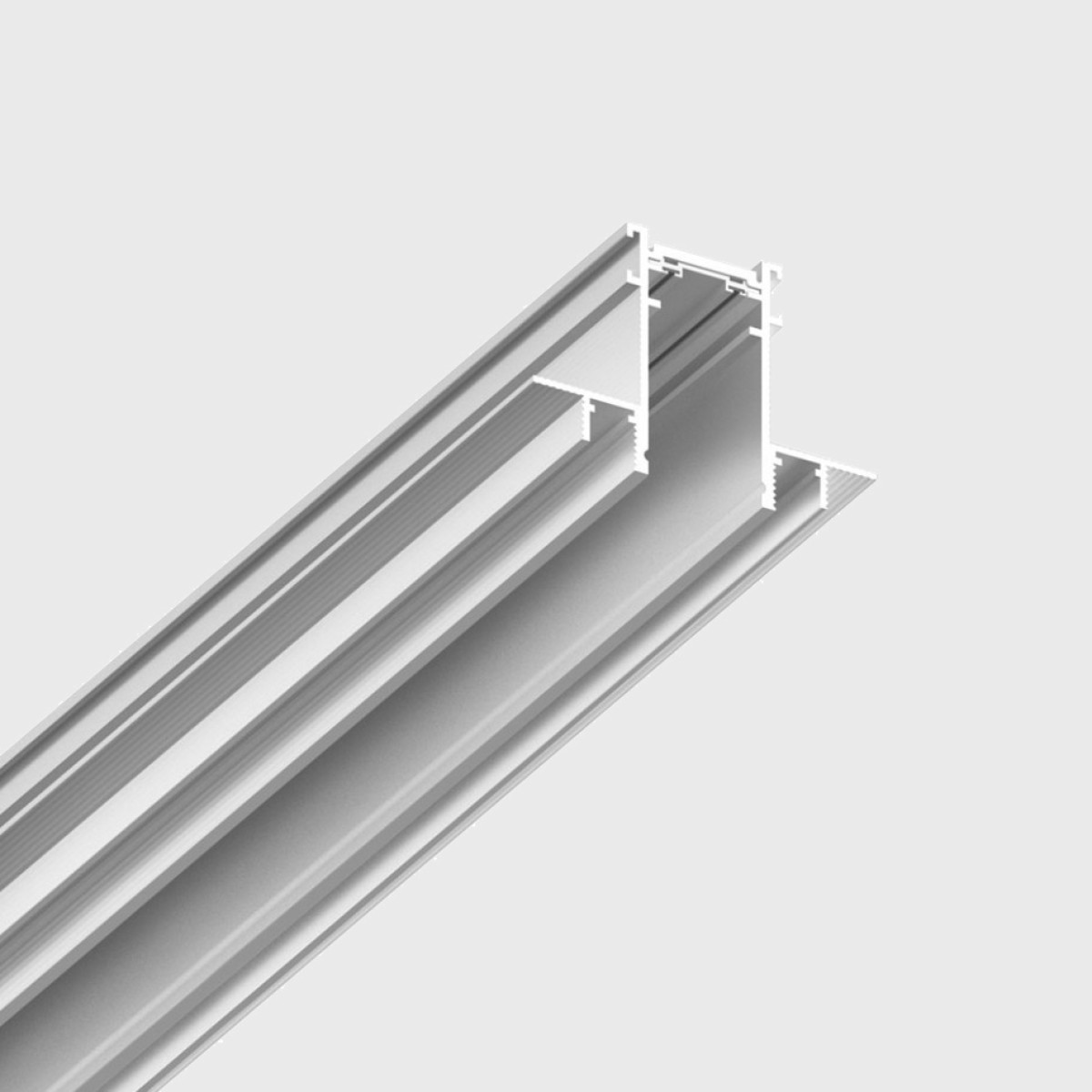

06.R200.WH.4x — двухметровый отрезок встраиваемого шинопровода LTX IN_LINE TRACK R в белом цвете. Шину монтируют в гипсокартонный потолок до финишной отделки, и после шпаклёвки она лежит вровень с потолком: на поверхности остаётся только паз, в который устанавливают трековые светильники IN_LINE. Светильник вставляют в паз, нажав кнопку, до щелчка — так же его вынимают и переставляют, когда меняется расстановка. Отрезок можно укоротить — шину режут в любом месте с точностью до миллиметра.

Шина 4-проводная, и это даёт два способа управления светом. Первый — две группы светильников, которые включают отдельно, например двухклавишным выключателем: трассу питают два блока питания, каждый от своей линии сети, оба через один 4-проводной ввод 06.SLE60.WH.4x — одна пара его проводов ведёт первую группу, вторая — вторую, а светильник в исполнении 2G переводят в нужную группу переключателем 1/2 на его адаптере. Второй — управлять каждым светильником отдельно по протоколу DALI: блок питания подключают к одной паре проводов ввода, а на вторую пару заводят линию DALI от DALI-регулятора или шлюза (DALI, Casambi/Bluetooth, DALI/KNX); светильники для этого берут с пометкой DALI.4x в артикуле. Регуляторов и шлюзов DALI в прайсе LTX нет — их подбираем под ваш проект.

Куда ставится и как собрать трассу

В потолок из гипсокартона на металлическом каркасе. Между профилями каркаса оставляют монтажный паз шириной 36 мм, заводят в шину кабель питания через просверленное отверстие и прикручивают шину в паз саморезами; затем крепят гипсокартон — один слой 12 мм или два слоя, 9 и 12 мм, — и шпаклюют. Трассу собирают из отрезков 2 м (06.R200.WH.4x) и 3 м (06.R300.WH.4x): на прямых стыках отрезки скрепляют механические соединители 06.R/SLNCON, а питание дальше передаёт линейный электрический соединитель 06.SLE00.WH.4x; на повороте ставят угловой соединитель, а ток через угол передаёт гибкий соединитель 06.S2LE60.WH.4x. Каждые 10 м трассы получают отдельное подключение питания. Заглушки, углы, электрические соединители и вводы ниже — белые, как и шина; белая накладка есть длиной 3 м.

Технические характеристики

• Тип: шинопровод встраиваемый, 4-проводной
• Система: LTX IN_LINE TRACK R
• Длина: 2000 мм, укорачивается под размер
• Профиль: высота 54 мм; корпус — ширина 30 мм, вместе с боковыми полками — 76 мм
• Монтажный паз в каркасе потолка: 36 мм
• Материал: алюминий
• Монтаж: в потолок из гипсокартона, до финишной отделки
• Комплектация: только отрезок шины — заглушки, соединители и ввод питания покупают отдельно
• Степень защиты: IP20 (сухие помещения)
• Цвет: белый
• Артикул: 06.R200.WH.4x · Производитель: LTX (Польша) · Гарантия: 5 лет

Что ещё нужно для трассы

• Ввод питания, 4-проводной, белый: 06.SLE60.WH.4x (кабель 60 см) или 06.SLE150.WH.4x (кабель 150 см) — его вставляют в паз шины у торца.
• Блок питания ставят отдельно от трассы — в щитке или в ревизионном люке, с доступом для замены; мощность подбираем под светильники трассы.
• Заглушки 06.R/SECAP.WH (белые, 2 шт. в наборе) — на каждый торец трассы, и на тот, у которого стоит ввод.
• На прямые стыки — механические соединители 06.R/SLNCON и линейный электрический соединитель 06.SLE00.WH.4x (белый, 4-проводной).
• На повороты — угловые соединители, белые: 06.R90HR.WH (поворот на 90° в одной плоскости), 06.R90IN.WH (переход с потолка на стену, внутренний угол) и 06.R90OUT.WH (внешний угол), в каждом — 8 механических соединителей 06.R/SLNCON; ток через угол передаёт гибкий соединитель 06.S2LE60.WH.4x.
• Накладка 06.R/SCOV300.WH (3 м, белая) — закрывает пустую часть паза между светильниками.
• Для управления по DALI — DALI-регулятор или шлюз: в прайсе LTX их нет, подбираем под проект.
• Трековые светильники IN_LINE в исполнении 2G или DALI.4x.

Совместимость

Только для 4-проводной трассы IN_LINE TRACK R. Электрические комплектующие — только 4-проводные, с «.4x» в артикуле; механические углы, соединители 06.R/SLNCON, заглушки и накладки общие с 2-проводной встраиваемой шиной. Остальные шины и комплектующие — в разделе IN_LINE TRACK R, светильники — в разделе трековые светильники IN_LINE, блоки питания — в разделе блоки питания IN_LINE. Накладной вариант системы — в разделе IN_LINE TRACK S.

Почему Plafon

Разложим трассу на отрезки 2 и 3 м, посчитаем углы, соединители, заглушки и вводы питания, распределим светильники на группы или адреса DALI и подготовим спецификацию с коммерческим предложением. Пришлите план потолка ещё до работ с гипсокартоном — подберём комплект.
